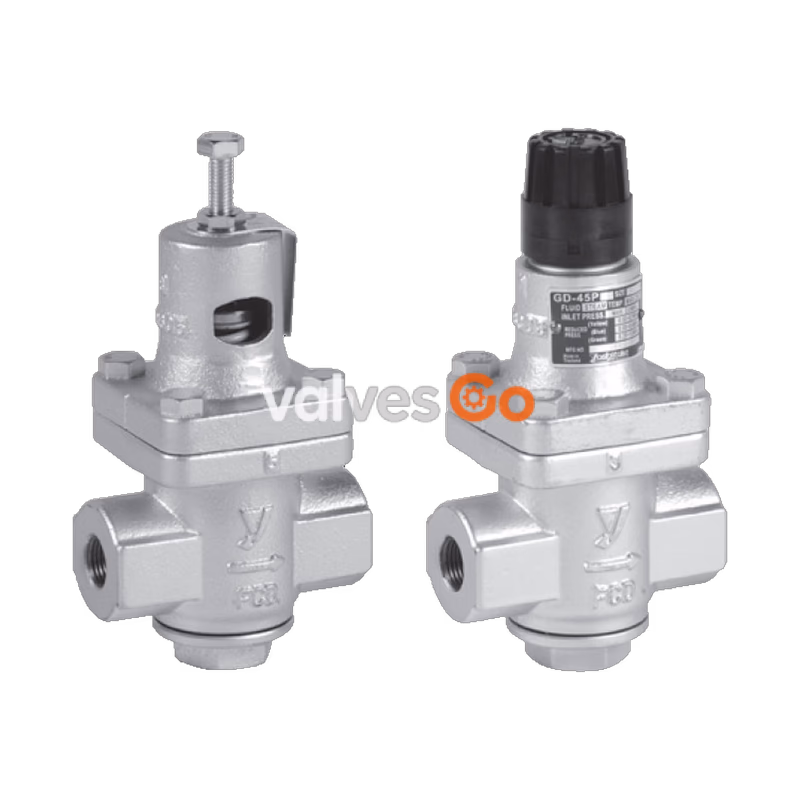

Ёситакэ (Yoshitake) GD-45 и GD-45P — это компактные и легкие редукционные клапаны прямого действия, предназначенные для паровых систем. Они применимы для входного давления до 2,0 МПа и имеют максимальный коэффициент редуцирования 10:1. В качестве чувствительного к давлению элемента используется сильфон внешнего давления.

Модель GD-45 оснащена стандартным регулировочным винтом, а модель GD-45P включает рукоятку из полифениленсульфида (PPS смола), позволяющую регулировать давление без использования инструментов.

Особенности

1. Компактность и малый вес.
2. Простая конструкция и простота обслуживания.
3. Применимо для входного давления до 2,0 МПа.
4. Встроенный сетчатый фильтр (60 меш) для защиты клапана и седла от грязи.
5. Отличная работоспособность благодаря сильфону внешнего давления.
6. Регулировка давления осуществляется с помощью рукоятки без применения инструментов (GD-45P).

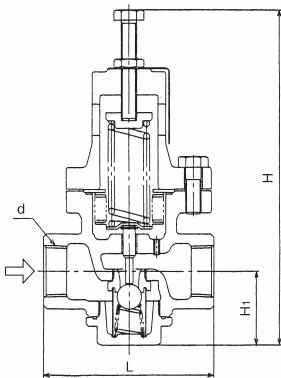

Размеры и вес

GD-45

Номинальный диаметр	d	L (мм)	H1 (мм)	H (мм)	Вес (кг)
15A	Rc 1/2	111	47	216	3,2
20A	Rc 3/4	111	47	216	3,2
25A	Rc 1	111	47	216	3,2

GD-45P

Номинальный диаметр	d	L (мм)	H1 (мм)	H (мм)	Вес (кг)
15A	Rc 1/2	111	47	213	3,2
20A	Rc 3/4	111	47	213	3,2
25A	Rc 1	111	47	213	3,2

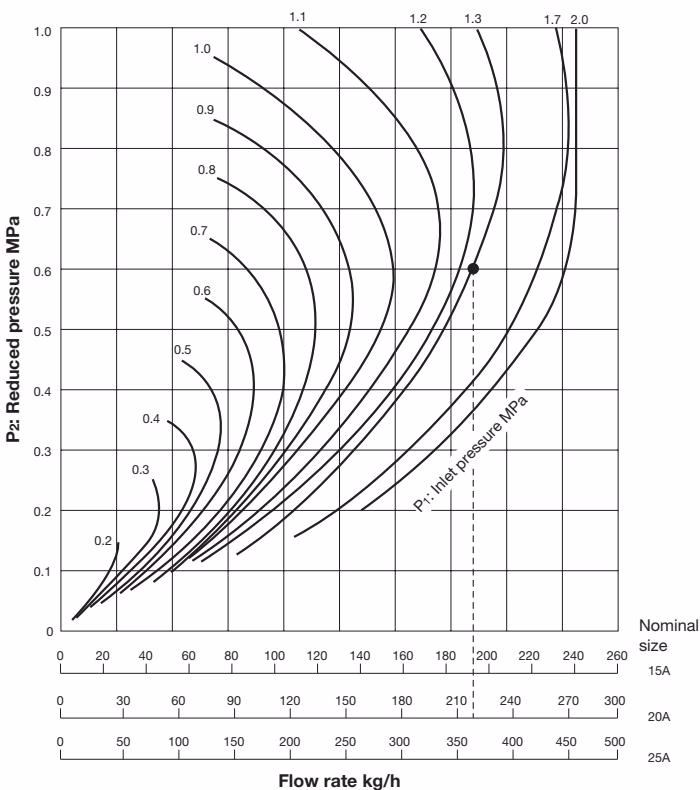

График для выбора номинального диаметра

Пример: При выборе номинального диаметра редукционного клапана, входное давление (P1) которого составляет 1,3 МПа, выходное давление (P2) - 0,6 МПа, а расход пара - 200 кг/ч, сначала найдите точку пересечения входного давления 1,3 МПа и выходного давления 0,6 МПа. Опуститесь вертикально вниз от этой точки пересечения, чтобы найти номинальный диаметр с расходом 200 кг/ч или более. В данном случае номинальный размер равен 20A. Установите коэффициент запаса от 80 до 90%.

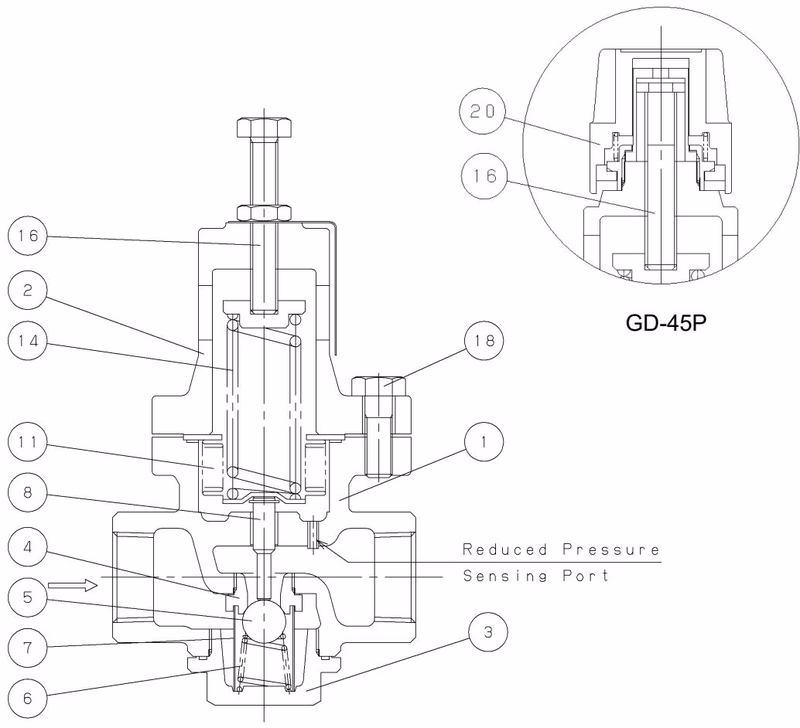

Конструкция и принцип действия

При вращении регулировочного винта по часовой стрелке пружина сжимается, сильфон удлиняется, и шток открывает клапан. При открытии клапана пар, поступающий на выходную сторону, проходит через отверстие обнаружения выходного давления и создает давление, направленное вверх, под сильфоном, уравновешивая усилие пружины. Степень открытия клапана регулируется балансировкой входного и выходного давления, тем самым стабилизируя выходное давление.

№	Наименование детали	№	Наименование детали
1	Корпус	8	Шток
2	Камера пружины	11	Сильфон
3	Крышка	14	Регулировочная пружина
4	Седло клапана	16	Регулировочный винт
5	Клапан	18	Болты
6	Пружина клапана	20	Рукоятка (только GD-45P)
7	Сетчатый фильтр

Монтаж

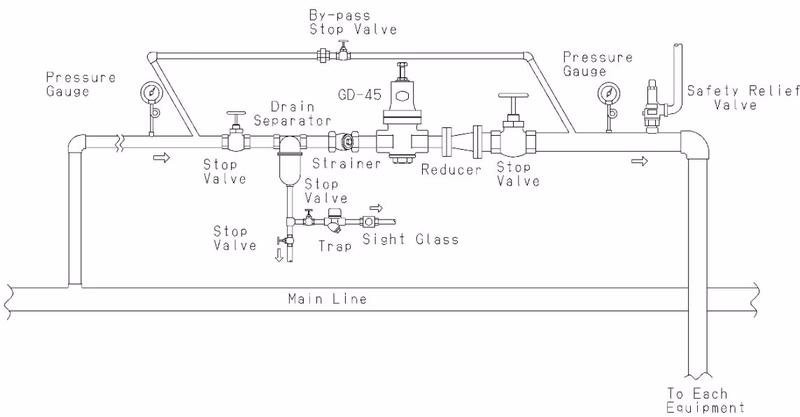

Пример обвязки

WARNING

В случае установки предохранительного клапана в качестве защитного устройства на стороне выхода, подсоедините сбросную трубу к выходу предохранительного клапана и отведите ее в безопасное место, куда может стравливаться пар. Несоблюдение этого требования может привести к ожогам.

::: caution Меры предосторожности при монтаже

• Установите фильтр (80 меш) на стороне входа клапана.
• Установите предохранительный клапан на стороне выхода клапана в качестве защитного устройства.
• Установите манометр как на входе, так и на выходе клапана.
• Установите конденсатоотводчик на стороне входа клапана для предотвращения проблем с дренажом.
• При установке быстродействующих клапанов, таких как электромагнитный клапан, устанавливайте их по возможности на стороне входа на расстоянии не менее 3 м от клапана.
• При двухступенчатом редуцировании давления обеспечьте расстояние не менее 3 м между клапанами.
• Предусмотрите байпасную линию.
• Давление настройки предохранительного клапана должно быть выше, чем давление редукционного клапана.
• Оставьте свободное пространство сверху и снизу клапана для удобства его разборки и осмотра. :::

Порядок работы

WARNING

• Не прикасайтесь к клапану голыми руками.
• Не прикасайтесь к рукоятке голыми руками. При работе с клапаном используйте защитные кожаные перчатки. (GD-45P)

::: caution

• Закройте запорные клапаны до и после редукционного клапана и удалите все посторонние предметы и окалину через байпасную линию перед началом работы. Медленно откройте каждый запорный клапан.
• При регулировке давления медленно поворачивайте рукоятку.
• Не используйте инструменты для поворота рукоятки. (GD-45P)
• Нажмите и поверните рукоятку. (GD-45P) Обычно рукоятка не вращается из-за стопора. Не применяйте силу, иначе она может быть повреждена.
• Диапазон вращения рукоятки ограничен. Не вращайте ее сверх предела. (GD-45P) :::

Процедура регулировки

GD-45:

1. Закройте запорный клапан на стороне входа и выхода, и продуйте жидкость для удаления посторонних веществ через байпасную линию. После продувки закройте запорный клапан байпасной линии.
2. Медленно откройте запорный клапан на стороне входа редукционного клапана и отрегулируйте ход запорного клапана на стороне выхода редукционного клапана так, чтобы протекало немного среды.
3. Ослабьте контргайку и медленно поворачивайте регулировочный винт для достижения желаемого давления (по часовой стрелке — для увеличения, против часовой стрелки — для уменьшения), наблюдая за манометром на стороне выхода.
4. Медленно откройте запорный клапан на выходе и еще раз отрегулируйте нужное давление. После регулировки затяните контргайку.

GD-45P:

1. и 2. То же, что и GD-45.
2. Нажмите и медленно поворачивайте рукоятку, пока давление не будет отрегулировано до желаемого уровня, проверяя по манометру, установленному на стороне выхода. Поворачивайте рукоятку по часовой стрелке для увеличения и против часовой стрелки для уменьшения давления.
3. Медленно откройте запорный клапан на стороне выхода и выполните точную настройку выходного давления.

Техническое обслуживание и устранение неисправностей

Проблема	Причина	Решение
Давление не поднимается до нужного уровня.	1. Используется неправильное давление. 2. Номинальный диаметр слишком мал для данных спецификаций. 3. Неправильная регулировка. 4. Засорен фильтр перед редукционным клапаном. 5. Засорен сетчатый фильтр. 6. Неисправность манометра.	1. Скорректируйте давление. 2. Замените на элемент с правильным номинальным диаметром. 3. Повторно отрегулируйте согласно процедуре регулировки. 4. Разберите и очистите. 5. Разберите и очистите. 6. Замените манометр.
Выходное давление превышает заданный уровень.	1. Посторонние предметы застряли в клапане и/или седле клапана, или имеются царапины. 2. Отверстие для измерения выходного давления засорено посторонними веществами. 3. Байпасный клапан протекает.	1. Разберите и очистите. Если есть царапины, отполируйте их. 2. Разберите и очистите. 3. Отремонтируйте или замените клапан.
Слышен аномальный шум.	1. Коэффициент редуцирования давления слишком велик. 2. Проблема с дренажом. 3. Клапан быстрого открытия/закрытия расположен слишком близко к редукционному клапану.	1. Используйте двухступенчатое редуцирование. 2. Установите конденсатоотводчик. 3. По возможности увеличьте расстояние между клапанами.

WARNING

Полностью сбросьте внутреннее давление из клапанов, трубопроводов и оборудования, а также охладите клапан до такой степени, чтобы к нему можно было прикасаться голыми руками, перед разборкой и осмотром.

Деталировочные чертежи

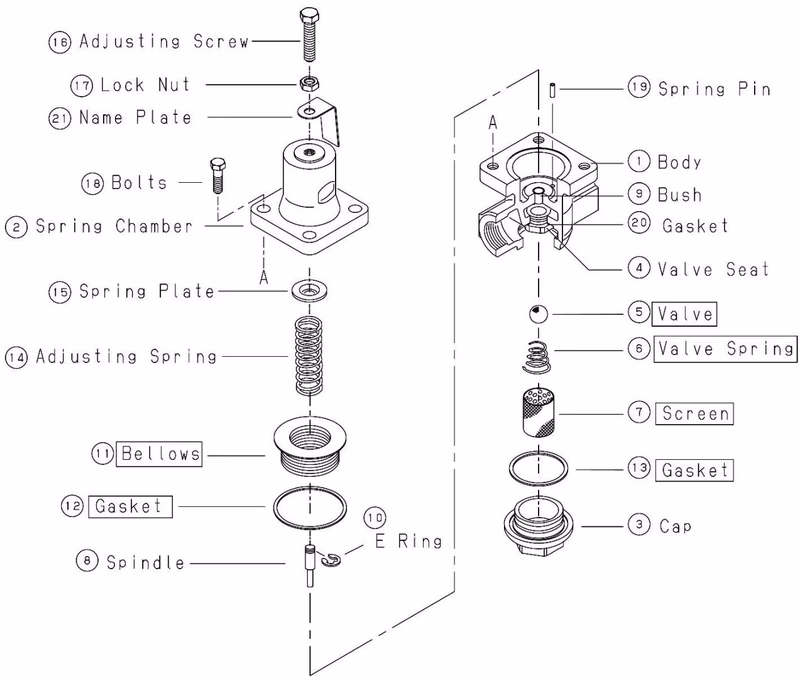

GD-45

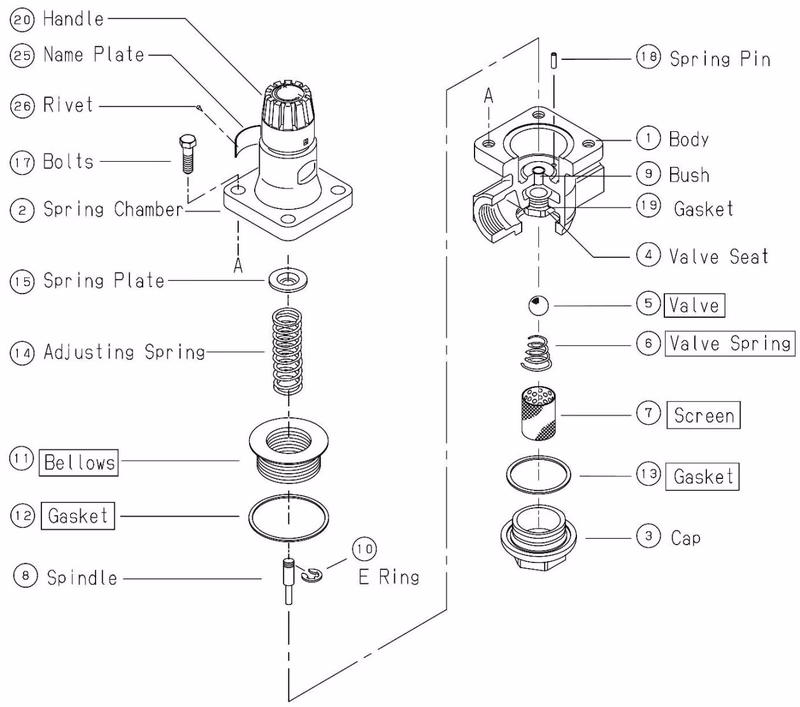

GD-45P
