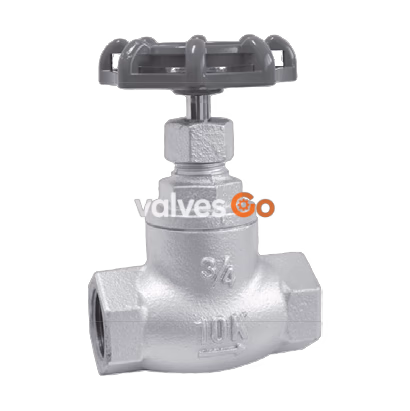

Ёситакэ (Yoshitake) GLV-10 — это вентиль из высокопрочного чугуна, предназначенный для пара, воздуха, холодной и горячей воды, масла и других неопасных сред. Он оснащен резьбовым соединением JIS Rc, рассчитан на максимальное рабочее давление 1.4 МПа и температуру до 220°C. Корпус и крышка вентиля изготовлены из высокопрочного чугуна FCD450, что обеспечивает надежность в промышленных системах изоляции.

Технические характеристики

Рабочая среда	Пар, воздух, холодная и горячая вода, масло, прочие неопасные среды
Максимальное давление	1.4 МПа *1
Максимальная температура	220°C *1
Материал корпуса / крышки	Высокопрочный чугун (FCD450)
Материал диска / шпинделя	Нержавеющая сталь (аналог SUS410)
Соединение	Резьбовое JIS Rc

*1 Связь между давлением и температурой определяется стандартом JIS B 2051. При отгрузке с завода клапан закрыт.

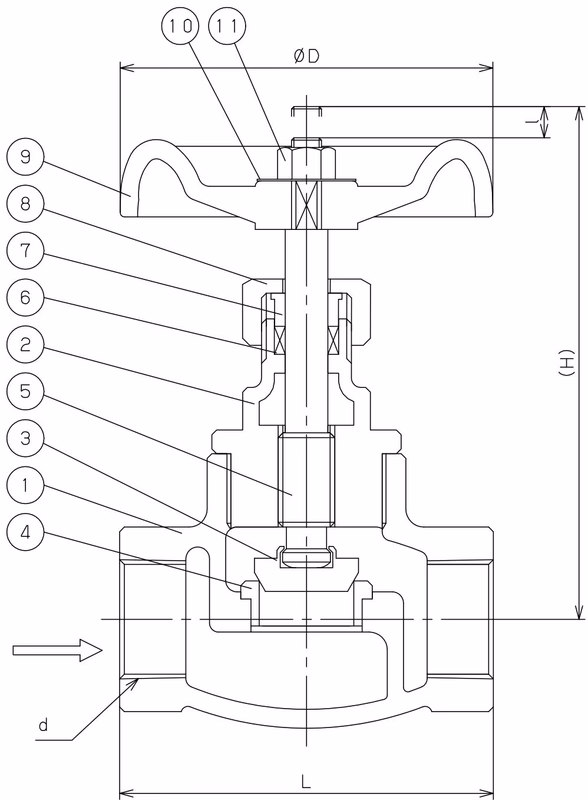

Размеры и вес

Номинальный размер	d	D (мм)	L (мм)	H (мм)	l (мм)	Вес (кг)
8A	Rc 1/4	63	65	100	6	0.5
10A	Rc 3/8	63	65	100	6	0.5
15A	Rc 1/2	63	65	100	6	0.5
20A	Rc 3/4	70	80	110	7	0.7
25A	Rc 1	80	90	126	8	1.0
32A	Rc 1 1/4	100	105	148	10	1.7
40A	Rc 1 1/2	100	120	161	11	2.3
50A	Rc 2	125	140	179	13	3.5

Меры предосторожности при установке и хранении

• Храните изделие в помещении, в сухом, проветриваемом месте с низкой влажностью и без пыли.
• Установка должна выполняться квалифицированным персоналом с использованием средств защиты головы, глаз, рук и ног.
• Устанавливайте изделие так, чтобы направление потока совпадало со стрелкой на корпусе.
• Во время транспортировки или хранения может возникнуть утечка из-за ослабления сальниковой гайки. Обязательно подтяните гайку перед использованием.

Предупреждения по эксплуатации

• Перед подачей среды убедитесь, что ее протекание до конца трубопровода не представляет опасности. Несоблюдение этого требования может привести к материальному ущербу.
• Перед осмотром и техническим обслуживанием полностью сбросьте давление внутри изделия, трубопровода и оборудования.
• При работе с высокотемпературными средами дайте изделию остыть, чтобы его можно было трогать голыми руками, во избежание ожогов.

Устранение неисправностей

Проводите периодический осмотр примерно раз в год для проверки работы на открытие/закрытие, отсутствия ненормального шума и наружных утечек.

Неисправность	Причина	Устранение
Наружная утечка	1. Ослаблена сальниковая гайка. 2. Повреждена сальниковая набивка. 3. Поврежден шпиндель.	1. Затяните сальниковую гайку. 2. Замените изделие на новое. 3. Замените изделие на новое.
Утечка через клапан/седло при полном закрытии	1. Клапан и/или седло повреждены. 2. Застряли посторонние частицы.	1. Замените изделие на новое. 2. Удалите посторонние частицы.
Слишком большое усилие при повороте маховика	1. Сальниковая гайка слишком затянута. 2. Посторонние частицы на шпинделе и резьбе.	1. Ослабьте гайку и снова затяните до устранения утечки. 2. Удалите посторонние частицы.
Ненормальный шум	1. Ослаблены резьбовые соединения.	1. Подтяните ослабленные соединения.
