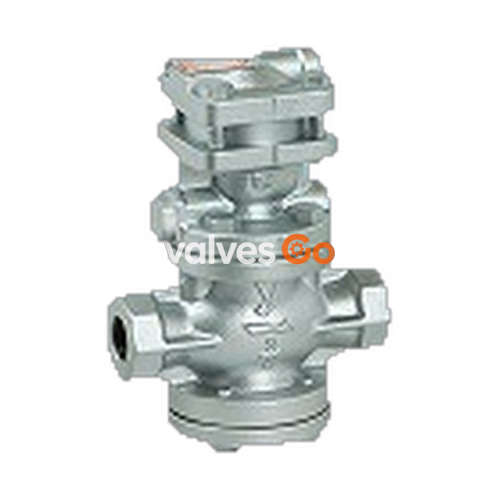

Редукционный клапан Ёситакэ (Yoshitake) GP-1210 с пневматическим управлением (дистанционный) предназначен для работы в системах пароконденсатного тракта. Корпус изготовлен из ковкого чугуна с резьбовым присоединением JIS Rc. Диапазон входного давления составляет от 0,1 до 1,0 МПа. Пневматическое управление позволяет точно регулировать выходное давление в диапазоне от 0,05 до 0,9 МПа путем изменения давления управляющего воздуха.

Особенности

• Значительно улучшенная работоспособность и долговечность по сравнению с традиционными редукционными клапанами.
• Сферический главный клапан обеспечивает отличную герметичность и значительное снижение утечки через седло клапана (соответствует классу ANSI IV).
• Соответствует стандарту редукционных клапанов SHASE-S106 (Общество инженеров по отоплению, кондиционированию воздуха и санитарной технике Японии).
• Простая и прочная внутренняя конструкция.

Технические характеристики

Характеристика	Значение
Рабочая среда	Пар
Входное давление	0,1-1,0 МПа
Выходное давление	0,05-0,9 МПа 90% или менее от входного давления (манометрическое)
Минимальный перепад давления	0,05 МПа
Максимальный коэффициент редуцирования	20:1
Максимальная температура	220°C
Утечка через седло клапана	0,01% или менее от номинального расхода
Корпус	Ковкий чугун
Клапан, седло клапана	Нержавеющая сталь
Поршень, цилиндр	Латунь или бронза
Присоединение	Резьба JIS Rc

Примечание

Доступно исполнение с внутренними деталями (поршень и цилиндр) из нержавеющей стали (GP-1210S).

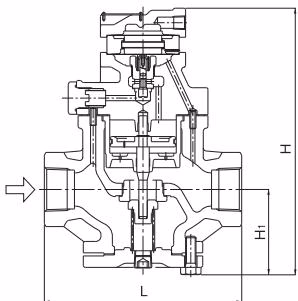

Размеры и вес

Номинальный диаметр	d	L (мм)	H1 (мм)	H (мм)	Вес (кг)
15A	Rc 1/2	150	64	220	7,0
20A	Rc 3/4	155	64	220	7,0
25A	Rc 1	160	67	235	8,5
32A	Rc 1-1/4	190	82	258	12,0
40A	Rc 1-1/2	190	82	258	12,5
50A	Rc 2	220	93	282	18,0
