宝德（Burkert）3280 型直动式电动两通直座比例阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要消耗能量。此特性可以大幅降低设备的能源需求，从而提高效率。3280 型提供标准开/关或比例阀版本，以及带集成定位器或过程控制器的版本。

• 执行机构与介质无接触： 确保介质兼容性并延长使用寿命。
• 出色的调节范围和快速的响应时间： 提供精确的控制。
• 低电耗： 节能高效运行。
• 接口公称直径： DN 8 至 15。
• 版本： 标准，定位器、过程控制器；以及高至 22 bar 的高压版本。

常规技术参数

属性	说明
密封件	NBR 适用于液体 EPDM 适用于液体和特殊气体（例如氨、乙炔） FKM 适用于中性气体
阀体	黄铜、不锈钢
公称直径	DN 8 至 DN 15, NPS 1/4, 3/8, 1/2
流向	与关闭方向相反（阀座下）
设计类型	截止式开/关阀，直座控制阀
重量	至 0.7 kg
工作压力	0 至 6 bar(g) 可提供高压版本，高达 22 bar(g)（可选） 真空版本低至 -0.9 bar(g)（可选）
负载周期	高达 100%（取决于介质温度和环境温度）
工作电压	24 V DC ± 10%（最大残余波纹度 10%）
功耗	<1 W 保持功率 最大 8 W（DN 1 至 DN 6）或最大 12 W（DN 8 和 DN 10，以及高压版本）
介质温度	EPDM：-30 °C 至 +70 °C FKM、NBR：0 °C 至 +70 °C
粘度	最大 600 mm²/s (cSt)
防护等级	IP54

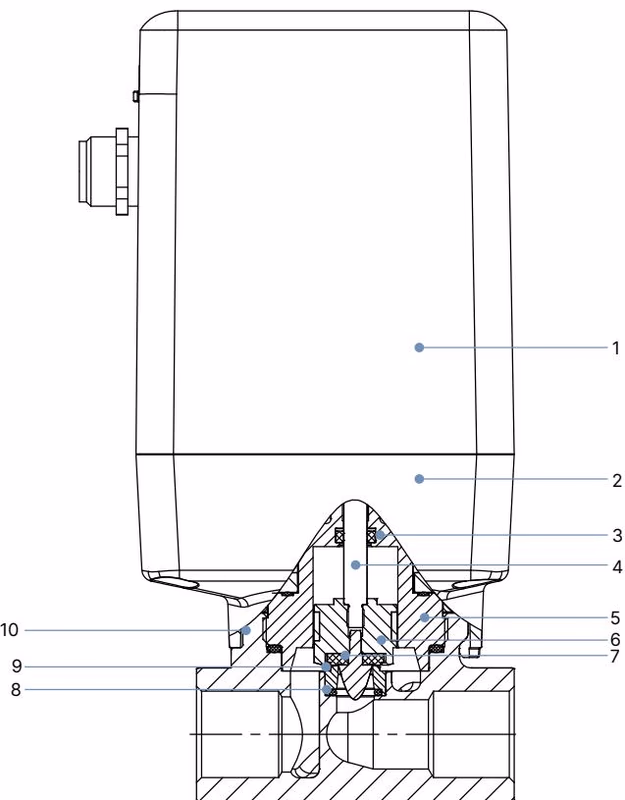

材料

编号	元件	材料
1	外壳盖	PC（聚碳酸酯）
2	机壳底部	PPS（聚苯硫醚）
3	阀杆密封件	FKM/EPDM/NBR
4	阀杆	不锈钢 1.4305
5	上阀体	黄铜或不锈钢 1.4305
6	滑动轴承引导的活塞	PTFE / 不锈钢 1.4305
7	弹性阀座密封圈	FKM/EPDM/NBR
8	O型圈	FKM/EPDM/NBR
9	阀座	不锈钢 1.4301/1.4305
10	阀体	黄铜或不锈钢 AISI 316L

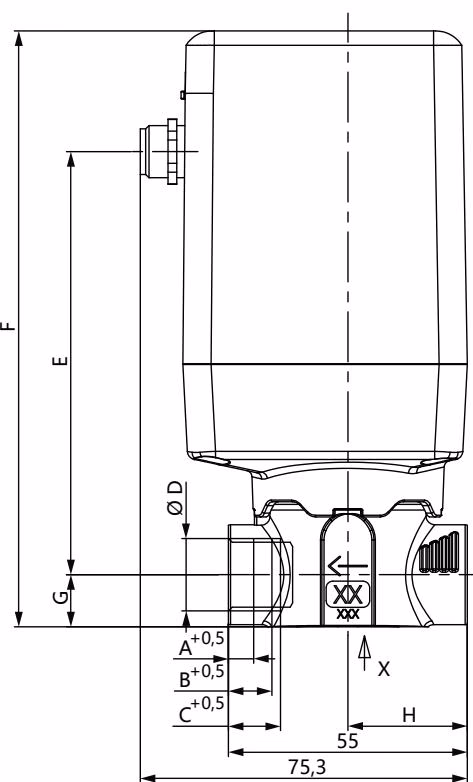

尺寸

螺纹版本

A	B	C	D	E	F	G	H
—	—	12	G 3/8	97.4	137.2	12	27.5
6	10.3	—	NPT 3/8	97.4	137.2	12	27.5
—	—	12	G 1/4	96.4	134.2	10	27.5
5.8	10	—	NPT 1/4	96.4	134.2	10	27.5
—	—	14	G 1/2	97.4	139.2	14	29.5
8.2	13.7	—	NPT 1/2	97.4	139.2	14	29.5

性能说明

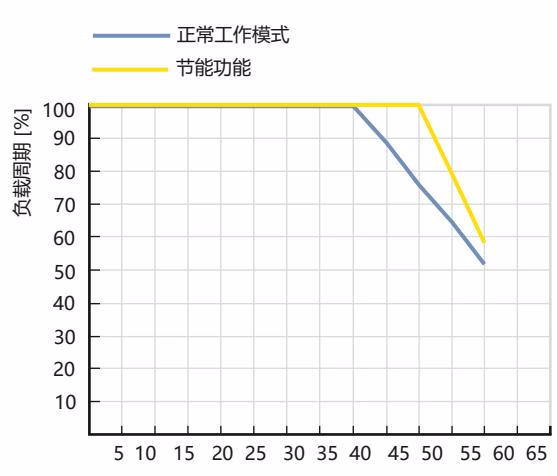

负载周期降额曲线

WARNING

如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。

负载周期是电动阀中的重要因素。电机的自热限制了最大负载周期。环境温度较高会额外增加由于过热而造成损坏的风险。在下列图表中，列出了根据环境温度推荐的最长负载周期。

压力范围（标准版本）

阀门功能	阀座公称尺寸	管道接口	Kvs 值 [m³/h]	压力范围 [bar(g)]
控制阀，在电源故障时无安全位置	1	G 1/4	0.030	0至6
	1.5	G 1/4	0.065	0至6
	2	G 1/4	0.130	0至6
	3	G 1/4	0.300	0至6
	4	G 3/8	0.500	0至6
	5	G 3/8	0.750	0至6
	6	G 3/8	0.900	0至6
	8	G 1/2	1.500	0至6
	10	G 1/2	1.900	0至6

产品操作

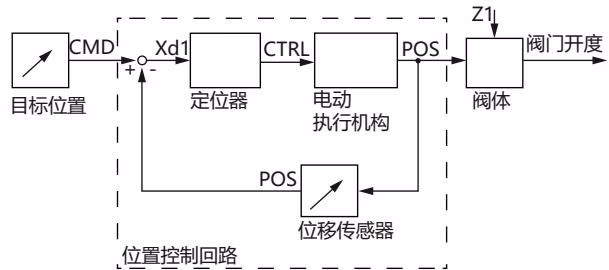

过程图

定位器版本

定位器版本中的比例阀将外部标准信号，即位置设定值转化为阀门位置。根据位置设定值调节执行机构的位置。通过位移传感器检测电动阀的当前位置 (POS)。定位器将该位置实际值与指定为标准信号的设定值 (CMD) 进行比较。如果存在调节差 (Xd1)，则向调节执行机构发送一个电机控制信号，作为操纵变量。

过程控制器版本

通过额外操纵的 PID 控制器，除了进行实际位置控制之外，还可以在级联调节范围内进行过程控制。根据过程设定值和过程实际值，通过调节参数（PID 控制器）计算出阀门位置的设定值。可以通过一个外部信号规定过程设定值。

安全说明

DANGER

系统或设备中高压造成的受伤危险。 在系统或设备上工作之前，切断压力并对管路进行排气/排液。

触电造成的受伤危险。 在系统或设备上工作之前，关闭并隔离电源以防止设备重新启动。遵守适用的电气设备事故预防和安全规定。
