宝德（BURKERT）20014280 SVVI 型是一款专为 8650 型阀岛设计的 11 mm 工作模块。该 revision 2 模块配备 FM20 法兰、D6 工作接口，以及专为双阀（MK07）设计的阀门接口。其在 3 (R) 和 5 (S) 接口处集成了止回阀，并在 1 (P) 接口支持气动热插拔（HotSwap）功能。该模块旨在用于构建模块化电空阀块，以控制工业自动化系统中的气动消耗设备。
安全说明
高压和介质泄漏导致的受伤风险： 在对模块、设备或系统进行作业之前，请切断压力并排空管路。 静电敏感元件 (ESD)： 模块包含易受静电放电影响的电子元件。在接通电源电压时，请勿触摸电子元件。请满足 EN 61340-5-1 的要求以避免损坏。

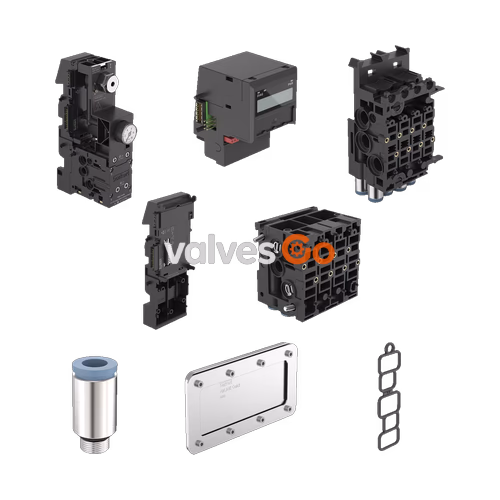

系统组件
SVVI 阀门单元由气动和电子底板模块及阀门组成，设计用于安装在控制柜或开关盒中（最低防护等级 IP54）。

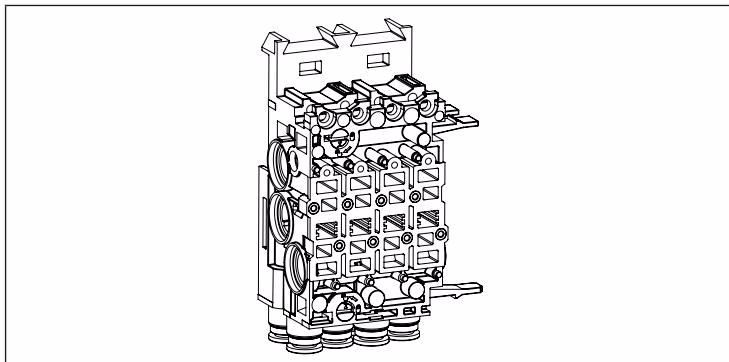

气动底板模块
气动底板模块是阀门单元的核心组件。它用于支撑阀门，为阀门提供气动供气和排气，并提供气动工作输出接口。
电子底板模块
电子底板模块包含用于阀门的电气插头连接以及用于控制阀门的电子组件。它通过其电气接口与相邻模块连接，以接收电源和控制信号。

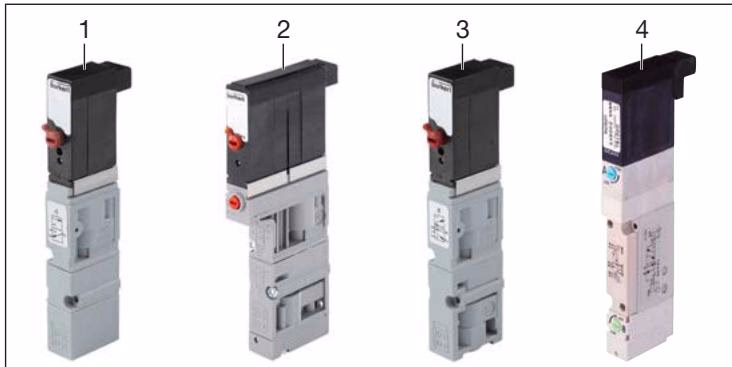

气动应用电磁阀
以下阀门可集成到阀门单元中：
| 序号 | 阀门类型 | 功能 |
|---|---|---|
| 1 | 6524 | 3/2 通阀 |
| 2 | 6524 | 2x3/2 通阀 |
| 3 | 6525 | 5/2 通阀 |
| 4 | 0460 | 5/2 通脉冲阀 |
| 无图示 | 0460 | 5/3 通阀 |
| 无图示 | 0498 | 可解锁双止回阀 |
可选配置：6524 和 6525 型阀门可配备第二个连接（压接电缆），从而实现逐通道的安全关断。
结构规则
在组装阀块时，从左至右观察，阀块由“左侧连接模块”、一个或多个阀门单元以及“右侧连接模块”组成。中央连接模块可放置在阀门单元之间，以确保在标准导轨上的机械固定或为阀门提供充足的介质供应。
安装说明

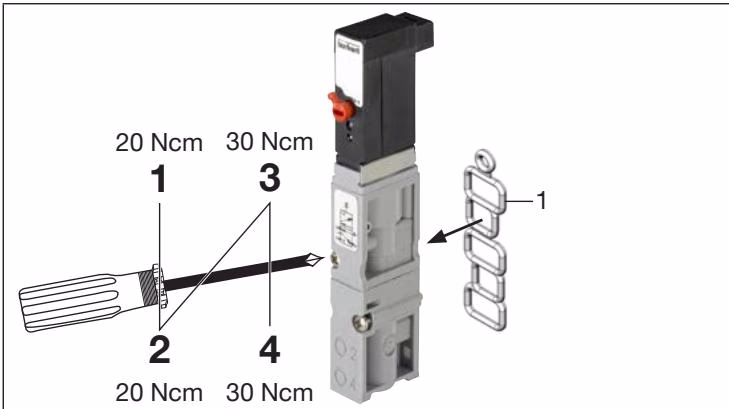

安装阀门
在将阀门重新安装到阀门单元上时，请确保法兰密封件（序号 1）正确插入阀门中。交叉拧紧阀门的紧固螺钉，并遵守规定的拧紧扭矩。
模块安装
准备工作：
- 使用一字螺丝刀逆时针小心旋转连接模块紧固螺钉，直至其停止。

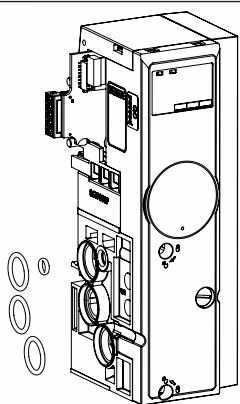

- 使用安装油（例如 CENTOPLEX 2）在气动模块的密封圈上轻轻涂抹一层油脂。
安装步骤：
- 将待安装的阀门单元稍微向上倾斜放置在标准导轨（EN 50022 - 35 x 7.5 或 35 x 15）上，然后将其摆动卡入导轨。
- 以相同方式将下一个单元定位在标准导轨上。
- 将单元推到一起，使单元之间保留约 0.5 cm 的距离。
- 再次推拢时，确保锁扣、导向锥以及（如果适用）电气推入式连接器插入对侧单元中。
- 锁定单元。每次只能同时锁定 2 个单元。
收尾工作： 进行目视检查：各单元必须相互平行贴合，几乎没有缝隙。将阀块固定在标准导轨上。为此，使用一字螺丝刀顺时针小心旋转连接模块紧固螺钉，直至其停止。最后进行压力测试：向 P 接口施加压力，检查气密性。
