宝德（BURKERT）20016143 7011 型是一款直动式紧凑型二位二通柱塞阀，专为中性气体和液体介质的阻断、计量、填充和排气而设计。为了提高压力和泄漏安全性，止动器和阀芯导向管被焊接在一起。该特定型号具备 2.0 mm 公称直径、G1/8 内螺纹、不锈钢阀体、EPDM 密封件，并在 24V DC 下运行。它采用螺旋式线圈系统，提供简单快速的安装方案。与符合工业标准 B 型或 DIN EN 175301-803 C 型的插头配合使用时，阀门满足 IP65 防护等级。

常规技术参数

产品特征	规格
公称直径	DN 1.2...DN 2.4 (型号 20016143: DN 2.0)
回路功能	B (常开)
电磁线圈的绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED 或 50% ED
开关时间	打开: 8...15 ms, 关闭: 10...17 ms
工作电压	24 V DC (型号 20016143)
电压允差	± 10%
工作介质	中性气体和液体 (如压缩空气、水、液压油、技术真空)
介质温度	-30 °C...+100 °C (EPDM)
粘度	最大 21 mm²/s
防护等级	IP65 (带电气连接插头)
安装位置	任意，建议执行机构朝上

回路功能

• 作用方式 A (WW A): 二位二通电磁阀，直动式，在断电位置关闭。
• 作用方式 B (WW B): 二位二通电磁阀，直动式，在断电位置打开。(适用于型号 20016143)

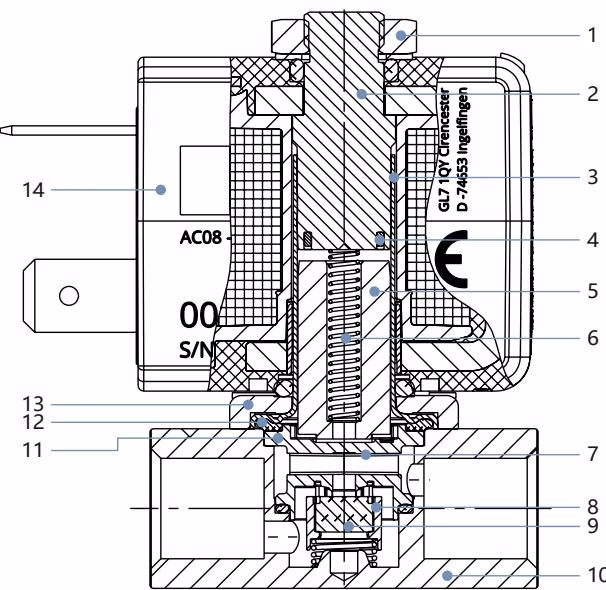

材料说明

作用方式 B 标准版本

编号	元件	材料
1	螺母	DIN 176 厚膜钝化表面 KOSA0101
2	止动器	不锈钢 1.4113/434
3	阀芯导向管	不锈钢 1.4303 ST/305L
4	短路环	铜 (可选银)
5	柱塞	不锈钢 1.4113/434
6	弹簧	不锈钢 1.4310/301
7	插入件	PEEK GF30
8	密封件支架	PEEK GF30
9	阀座密封件	FKM 氟橡胶
10	阀体	黄铜、不锈钢 1.4305/303、PA (聚酰胺)
11	柱塞密封件	FKM/EPDM
12	O型圈	FKM/EPDM
13	底板连接	厚膜钝化表面 KOSA0101 (黄铜版本)，表面镀镍 (不锈钢版本)
14	线圈	环氧树脂

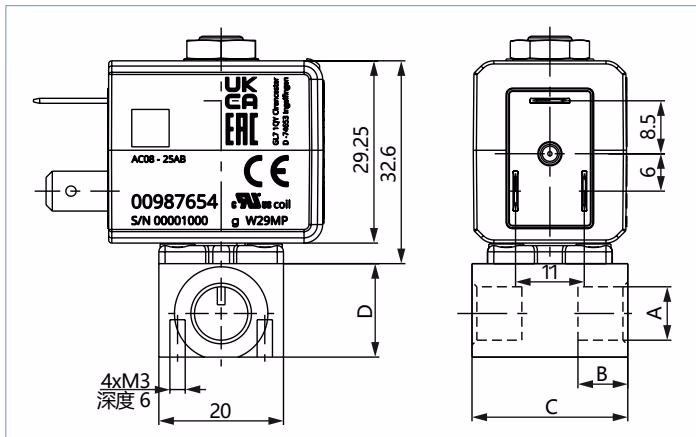

尺寸

螺纹版本

注意

尺寸单位为 mm。版本符合工业标准 B 型。

管道接口	A [mm]	B [mm]	C [mm]	D [mm]
螺纹 WW B (G 1/8)	8	34	14	-
螺纹 WW B (NPT 1/8)	7	34	14	-

安装与操作

危險

由于系统或装置中的高压而导致的受伤风险 在对系统或装置进行操作前，请先关闭压力。排气或排空管道。

触电危险 在对系统或装置进行操作之前，应关闭电源，并确保不会再次接通。请遵守适用的电气装置事故预防和安全规定。

管道连接

1. 检查管道是否脏污，必要时进行清洁。
2. 安装过滤器以防止故障 (网孔尺寸: 0.2...0.4 mm)。
3. 注意流向。阀体上的字母表示流向：WW B 从 1(P) → 2(B)。
4. 使用 PTFE 胶带密封管道。
5. 使用开口扳手固定阀体并将其拧入管道。请勿将电磁线圈用作杠杆。

电气连接

警告

如果未连接保护接地导体，存在触电危险 始终连接保护接地导体。检查线圈保护接地导体与阀门芯导向管之间的电气连续性。

1. 连接保护接地导体。
2. 安装密封件并检查其是否合适。
3. 拧上电缆插头，注意最大拧紧扭矩为 0.3 Nm。
4. 检查电气通路。

旋转线圈

警告

由于过热或火灾危险导致的受伤风险 在未预装衔铁的情况下连接线圈会导致过热并损坏线圈。仅在安装衔铁后连接线圈。

在模块化安装的情况下，电磁线圈可旋转 4 × 90° 或 2 × 180°。

1. 松开螺母。
2. 旋转电磁线圈。
3. 使用开口扳手拧紧螺母，注意最大拧紧扭矩为 2.8 Nm。
