宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
主要特点：
- 可安全关闭阀门
- 通过 PROFINET S2 提高系统可用性（系统冗余）
- 通过气动功能实现过程安全性
- 优化开关柜底板安装
- 防爆版本：符合 ATEX/IECEx 2 区、CCC、cURus HazLoc CL I, II, III Div 2
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 材质 | 外壳：PA（聚酰胺） 密封件：NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 QNn 值（空气） | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC（±10% 允差） |
| 每个阀门的标称功率 | 0.7 W（功率下降之后 0.175 W） |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器） |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

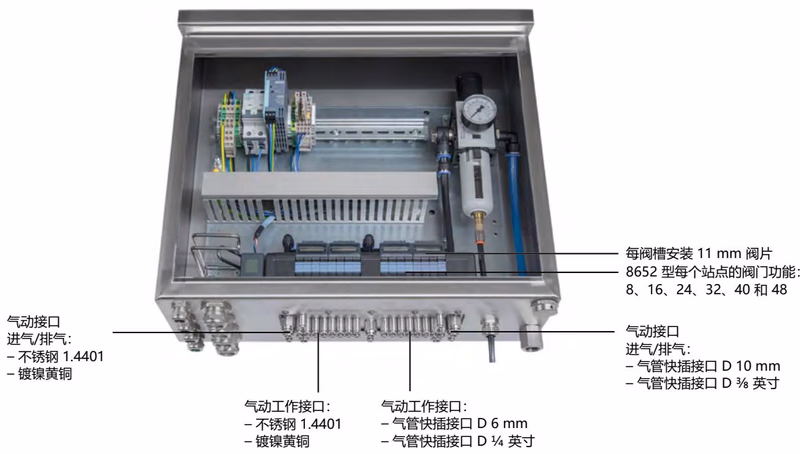

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | 说明 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
标准功能
- 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
- 作用方式 D (WWD)： 2 个二位三通电磁阀，伺服辅助，不通电时常开位置。
- 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。通过接口 (1) 加压。
- 作用方式 L (WWL)： 三位五通电磁阀。中封式。
- 作用方式 M (WWM)： 三位五通电磁阀。中压式。
- 作用方式 N (WWN)： 三位五通电磁阀。中泄式。
- 作用方式 Z (WWZ)： 二位五通电磁阀。带 2 个线圈的脉冲版本。
SIA 版本（用于与安全相关的关闭）
- 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
- 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。
- 作用方式 L (WWL)： 三位五通电磁阀，伺服辅助。中心位置所有连接均锁定。
认证和符合性
符合性与标准
根据欧盟符合性声明，产品符合欧盟指令。类型评级（NEMA 250）：封闭控制柜中的 4X 型（8652 型带不锈钢版本）。
- 防爆： ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美（美国/加拿大）： UL 列名认证 (UL 61010-1)。危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。
外形尺寸

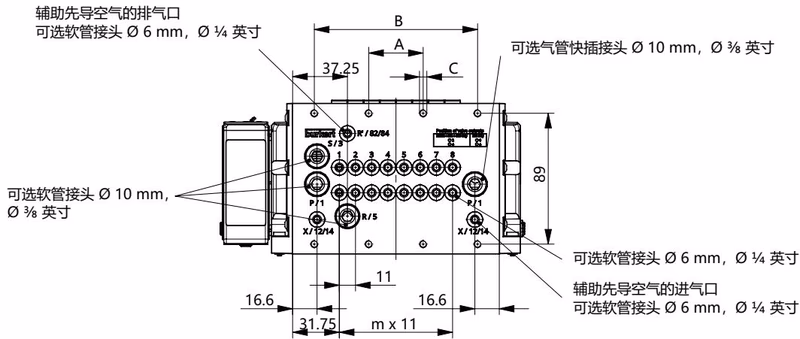

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4 x M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 x M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 x M5 | 11 | 3 |

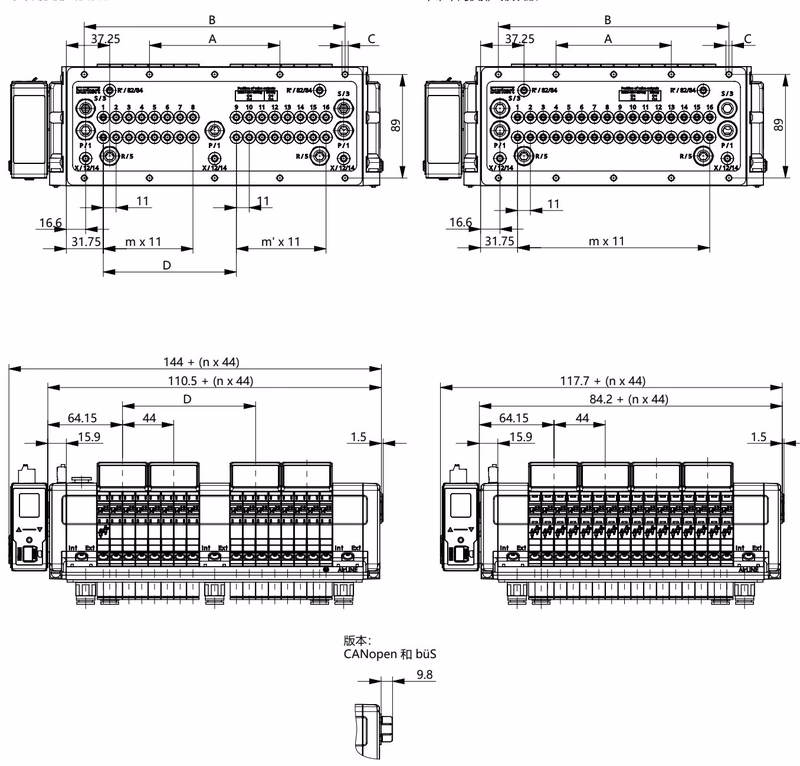

16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款，带中间供排气模块 | 112 | 224 | 10 x M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款，带中间供排气模块 | 134 | 268 | 10 x M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款，带中间供排气模块 | 156 | 312 | 10 x M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款，无中间供排气模块 | 99 | 198 | 10 x M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款，无中间供排气模块 | 121 | 242 | 10 x M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款，无中间供排气模块 | 143 | 286 | 10 x M5 | - | 23 | - | 6 |

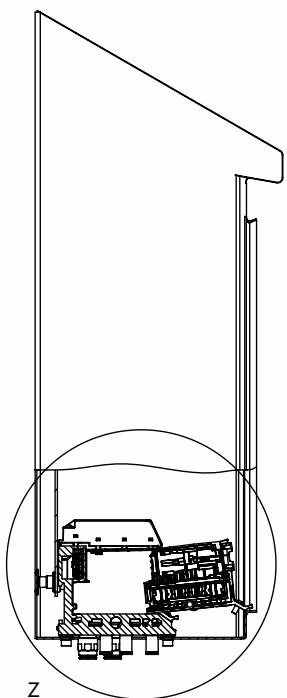

产品安装
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
用于安全关闭的 6534 型阀门，SIA 版本（可选）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。6534 型阀门 SIA 版本的技术数据符合标准版本的技术数据。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

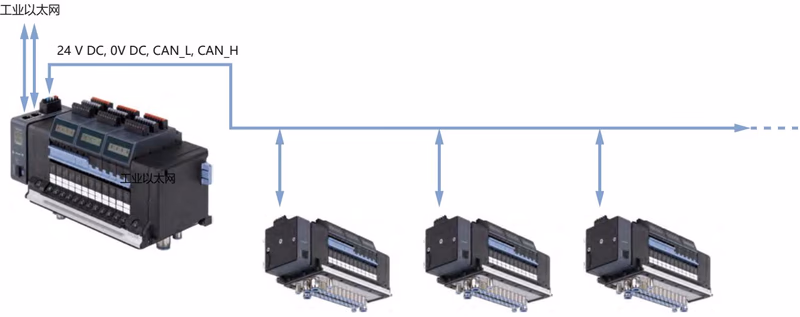

配置示例
下图显示了一个网络示例，其中以带工业以太网版本（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
