PN16
宝德（BURKERT）6213 EV 阀门是一种伺服辅助式隔膜阀。阀门通过膜片的弹簧连接打开。阀门的标准版本适用于液体。要完全打开阀门，需要一个最小压差。对于气体和真空应用，有一个特殊型号（HP00），它可以在没有压差的情况下打开阀门。根据应用，可以提供不同的膜片材料。阀体有黄铜、不锈钢和炮铜材质。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”电子元件的线圈。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 密封件 | NBR、FKM、EPDM |
| 阀体 | 黄铜符合 DIN EN 50930-6 标准，不锈钢 1.4408，炮铜 (外螺纹) DN 10~DN 20 |
| 线圈 | 聚酰胺、环氧树脂 (绝缘等级 H) |
| 阀门内部 | 黄铜阀体: 黄铜、不锈钢和塑料 (PPS) 不锈钢阀体: 不锈钢和塑料 (PPS) 炮铜阀体: 不锈钢和塑料 (PPS) (外螺纹) DN 10~DN 20 |
| 公称直径 | 标准: DN 10~DN 40 HP00: DN 13~DN 20 |
| 回路功能 | A (二位二通阀，常闭) |
| 电磁线圈的绝缘等级 | 环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED；KD 线圈每分钟最多开关 6 次 |
| 工作电压 | 标准: 24V DC、24V 50Hz、230V 50Hz、110V 50Hz、120V 60Hz HP00: 24V DC、24V 50/60Hz、230V 50/60Hz |
| 电压允差 | ±10% |
| 防护等级 | IP65 带电气连接插头 2518 型 (IP67 可按需提供) |
| 安装位置 | 任意，建议执行机构朝上 |
介质温度
| 密封材料 | 温度范围 |
|---|---|
| 对于 NBR | -10 °C ~ +80 °C |
| 对于 FKM | 0 °C ~ +90 °C 带聚酰胺线圈 0 °C ~ +120 °C 带环氧树脂线圈 |
| 对于 EPDM | -30 °C ~ +90 °C 带聚酰胺线圈 -30 °C ~ +100 °C 带环氧树脂线圈 |
| 对于 EPDM (饮用水认证) | 应用范围为冷水和最高 +60 °C 的热水 |
认证和符合性
- 防爆：可选防爆符合 2 类（1/21 区）ATEX/IECEx。
- 北美（美国/加拿大）：可选美国 UL 列名认证 (UL 429)、UL 认可、加拿大 CSA 认证 (CSA 139) 以及 FM 防爆认证。
- 饮用水：适用于饮用水领域（符合 UBA 评估原则）。提供法国 ACS 饮用水卫生证书。
- 铁路车辆防火：可选符合 DIN EN 45545 标准第 2 部分和第 5 部分。
- 安全切断阀：符合 DIN EN ISO 23553-1 标准（变量代码 PD22）。
- VDE：可选审查及生产监督（DIN EN 60730-1, DIN EN IEC 60730-2-8）。
材料

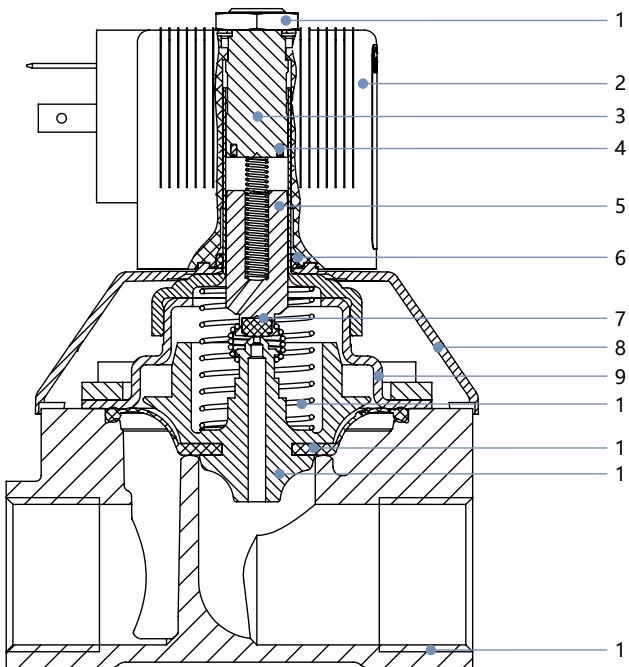

所示截面图与公称直径为 20 的标准版本相符。对于其他版本和公称直径，截面图会有所不同。
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 螺母 | 钢 (厚膜钝化，符合 RoHS 标准)，不锈钢 1.4305，PTFE 涂覆 |
| 2 | 线圈 | 聚酰胺或环氧树脂 |
| 3 | 止动器 | 不锈钢 1.4113 |
| 4 | 短路环 (仅限 AC 版本) | 带黄铜阀体: 铜 (Cu) 带不锈钢阀体: 银 (Ag) |
| 5 | 衔铁 | 不锈钢 1.4113 |
| 6 | O 型圈 | FKM |
| 7 | 阀芯密封件 | NBR、FKM、EPDM |
| 8 | 保护罩 | PA6 |
| 9 | 盖子 | DN 10~DN 25: 不锈钢 1.4301 DN 40: 黄铜、不锈钢 1.4408 |
| 10 | 弹簧 | 不锈钢 1.4310 |
| 11 | 膜片 | NBR、FKM、EPDM |
| 12 | 膜片支架 | PPSGF40 与黄铜或不锈钢部件组合 |
| 13 | 阀体 | 黄铜、不锈钢 1.4408，炮铜带外螺纹 |
尺寸

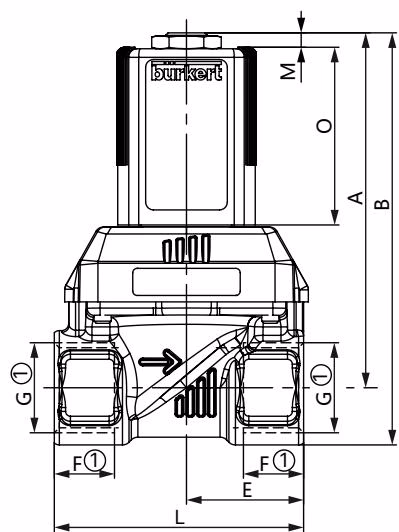

黄铜阀体和不锈钢阀体的标准版本
注意
- 尺寸 mm
- 对于 G 螺纹，尺寸 F1 和 G1 适用。
- 对于 NPT 螺纹，尺寸 F2 和 G2 适用。
- 对于 Rc 螺纹，尺寸 F3 和 G3 适用。
| DN | A (MS/VA) | B | C | D | E | G1 | G2 | G3 | L (MS/VA) | SW | 线圈尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 71.1 | 82.1 | 36 | 46 | 22 | G 1/4 | NPT 1/4 | - | 50 | 22 | 5 和 6 |
| 10 | 71.1 | 82.1 | 36 | 46 | 22 | G 3/8 | NPT 3/8 | Rc 3/8 | 50 | 22 | 5 和 6 |
| 13 | 82.6 | 95.9 | 44.5 | 56.7 | 27.25 | G 1/2 | NPT 1/2 | Rc 1/2 | 58 | 27 | 5 和 6 |
| 20 | 97.1 | 113.1 | 65 | 76.6 | 37 | G 3/4 | NPT 3/4 | Rc 3/4 | 80 | 32 | 5 和 6 |
| 25 | 143.4 | 163.4 | 77 | 88 | 46 | G 1 | NPT 1 | Rc 1 | 95 | 41 | K 和 L |
| 40 | 159.4 | 189.4 | 104.5 | 117 | 61 | G 1 1/2 | NPT 1 1/2 | Rc 1 1/2 | 126 | 60 | K 和 L |

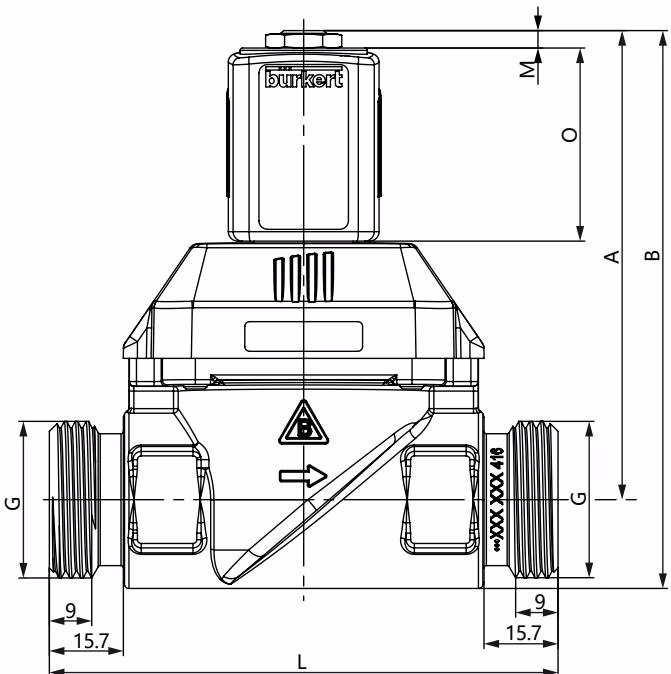

炮铜版本带外螺纹接口
| DN | A | B | C | D | G | L | SW | 线圈尺寸 |
|---|---|---|---|---|---|---|---|---|
| 10 | 73.1 | 86.1 | 36 | 46 | G 1/2 | 80 | 26 | 5 和 6 |
| 13 | 84.6 | 100.6 | 44.5 | 56.7 | G 3/4 | 89 | 32 | 5 和 6 |
| 20 | 99.6 | 118.5 | 65 | 76.6 | G 1 | 108 | 37.7 | 5 和 6 |

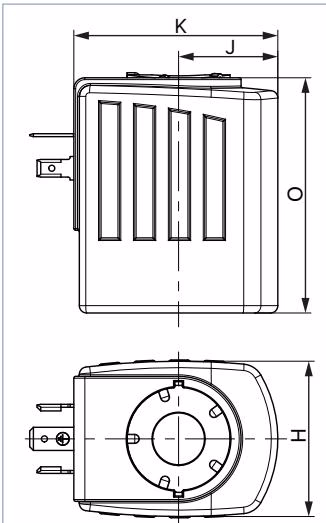

线圈尺寸
| 线圈尺寸 | H | J | K | O | M |
|---|---|---|---|---|---|
| 5 | 32 | 20.5 | 45 | 41 | 3.4 |
| 6 | 40 | 23.5 | 51 | 41 | 3.4 |
| K | 42 | 27 | 55.5 | 64 | 7 |
| L | 65 | 37.5 | 72 | 64 | 7 |
安装
危险！
系统中的高压导致受伤风险
- 在松开管路或阀门之前，关闭压力并给管路排气。
触电导致受伤风险
- 将手伸进设备或系统之前，请关闭电源并防止其重新启动。
- 遵守适用的电气设备事故预防和安全法规。
警告！
安装不当导致受伤风险
- 安装只能由授权技术人员使用合适的工具进行。
由于系统意外启动和不受控重启而导致受伤风险
- 防止系统意外启动。
- 安装后确保进行受控重启。
安装前
- 安装位置： 任意，最好是执行机构在顶部。
- 清洁管路中的任何污染。
- 在阀门入口上游安装集污器 (≤ 500 µm)。
安装步骤
注意！
断裂危险
- 请勿将线圈用作杠杆臂。
- 使用开口扳手将设备固定在阀体上，然后拧入管路。
- 注意流向：阀体上的箭头指示流向。
电气连接插头的电气连接
- 将电气连接插头拧紧（认证型号参见数据表），确保最大拧紧扭矩为 1 Nm。
- 检查阀门密封件是否正确就位。
- 连接保护导体并检查线圈与阀体之间的电气连续性。
- 注意电压和电流类型需与铭牌相符。
维护与故障排除
警告！
由于维护工作不当而导致受伤的风险
- 维护只能由获得授权的技术人员使用合适的工具进行。
过热，有火灾隐患
- 在未预先安装阀门的情况下连接线圈将导致过热并损坏线圈。
- 只有在安装阀门后，才连接线圈。
线圈安装
- 将线圈外壳滑到阀芯导向管上。
- 用螺母拧紧线圈。遵守拧紧扭矩（AC10: 5 Nm, AC19: 10 Nm）。
- 务必使用开口扳手拧紧螺母。使用其他工具可能会损坏设备。
- 检查保护导体。
故障排除
如果出现故障，请检查：
- 设备是否按照规定装配，电气和流体连接均正确执行。
- 设备是否没有损坏。
- 所有的螺栓是否已拧紧。
- 电压和压力是否已施加。
- 管路是否洁净。
阀门无法启动
- 短路或线圈中断。
- 阀芯或磁芯空间受到污染。
- 工作压力超出允许的压力范围。
阀门无法关闭
- 阀门内部受到污染。
- 膜片中的小控制孔被阻塞。
- 阀门通过手动开关打开。
