宝德（BURKERT）创新的 3361 型过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

常规技术参数

注意

• AG2：执行机构尺寸2具有1,300或2,500N的标称力，适用于阀座标称尺寸3至50
• AG3：执行机构尺寸3具有7,700或10,000N的标称力，适用于阀座标称尺寸40至100

产品特征
设计类型	截止型控制阀
公称直径	DN 10至100, NPS 3/8至4
断电状态下的安全位置	带有SAFEPOS energy-pack储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻
流向	与关闭方向相反(阀座下)
控制器版本	定位器或过程控制器(可选)

性能数据
工作压力	0至25 bar(g)，40 bar(g)可按需提供。真空版本低至-0.9 bar(g)(可选)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1至140 m³/h
流量曲线	等百分比、线性(可按需提供)
阀座泄漏	Class III、IV和VI (DIN EN 60534-4)
关闭时间	AG2: 3.3至6.6 s / AG3: 8.7至12.0 s
理论调节比	达到50:1
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700/10000 N)

电气参数
工作电压	24 V DC ± 10 % (最大残余波纹度10%)
防护等级	III (DIN EN 61140)
负载周期	100 %

认证和符合性

• 防爆：可选 ATEX / IECEx (适用于 2/22 区)。
• 北美：可选执行机构经美国和加拿大 UL 列名认证。
• 饮用水：可选适用于饮用水领域 (UBA)。
• 食品和饮料/卫生：FDA、USP、EC 法规 1935/2004、中国食品 GB 标准。
• 其他：可用于氧气、氢气和 TA-Luft。

材料

注意

3361型截止型控制阀随附不同的管道接口（法兰接口、螺纹接口、焊接接口和卡盘）。这些接口未展示。它们与阀体的材料一致。

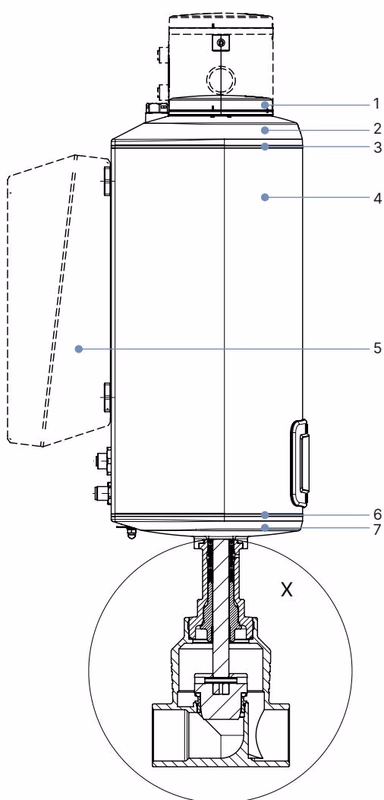

执行机构 AG2

编号	组件	材料
1	显示屏外壳/盲盖/网关外壳	PPS(标准), 不锈钢 1.4301(对于 ATEX/IECEx)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

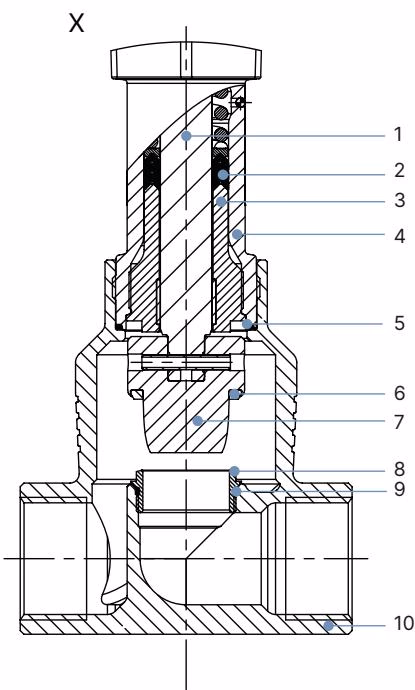

阀体

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈
7	调节锥	不锈钢 1.4571(可选硬化)
8	阀座	不锈钢 1.4571(可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

尺寸

执行机构 AG2

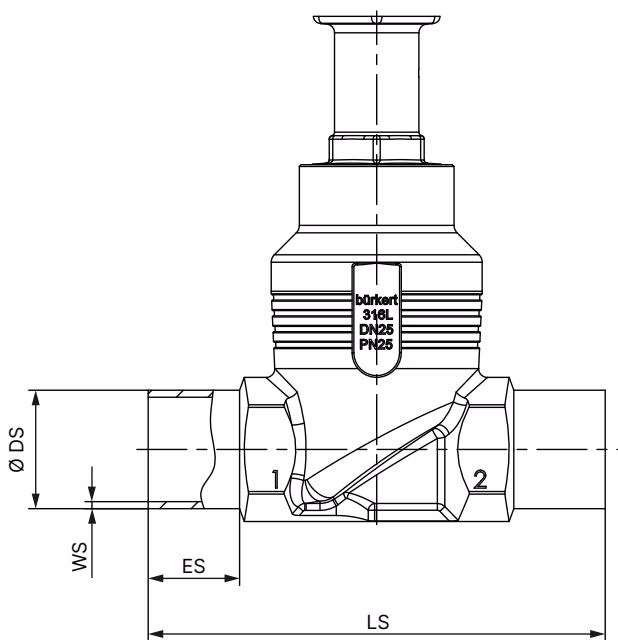

带焊接接口的阀体

公称直径	ES	LS	ASME BPE / DIN 11866 系列 C
NPS	∅ DS	WS	∅ DS / WS
1/2	20	90	12.7 / 1.65
3/4	20	90	19.05 / 1.65
1	20	100	25.4 / 1.65
1 1/2	26	140	38.1 / 1.65
2	26	150	50.8 / 1.65
2 1/2	26	175	63.5 / 1.65
3	26	210	76.2 / 1.65
4	26	260	101.6 / 2.11

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。
