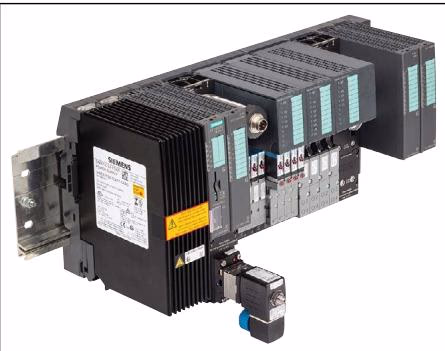

宝德（Bürkert）8650 型 AirLINE Ex 阀岛模块是一种具有 IP30 防护等级的模块化构建的电气和气动自动化系统。本设备规定与 Siemens 公司的分布式 SIMATIC ET 200iSP I/O 系统搭配使用，并且特别设计用于爆炸性环境（1/21 区）。电子模块和阀门的“本质安全”（Ex i）防护等级允许在运行期间更换模块。

西门子合作伙伴

借助合作伙伴西门子的模块，Bürkert 通过西门子 SIMATIC ET 200iSP™ 模块提供可用于 0 区的电气、模拟和数字 I/O 功能。支持通过 PROFINET IO / PROFIBUS DP-is 进行连接。

常规技术数据

特性	6524 型, 6525 型 (11 mm)	6526 型, 6527 型 (16.5 mm)
外壳材料	PA, PC, 镀镍黄铜, 不锈钢	PA, PC, 镀镍黄铜, 不锈钢
密封材料	NBR	NBR
排列尺寸	11 mm	16.5 mm
阀槽数量	最大 48	最大 32
压力范围	真空...8 bar	真空...8 bar
流量 QNn 值 (空气)	300 l/min	700 l/min
工作电压	由 ET 200iSP 供电: 24 V DC	由 ET 200iSP 供电: 24 V DC
防护等级	IP30	IP30

防爆认证

认证	说明
ATEX	BVS 21 ATEX E 013 X II 2G Ex eb ib IIC T4 Gb
IECEx	IECEx BVS 21.0013 X Ex eb ib IIC T4 Gb

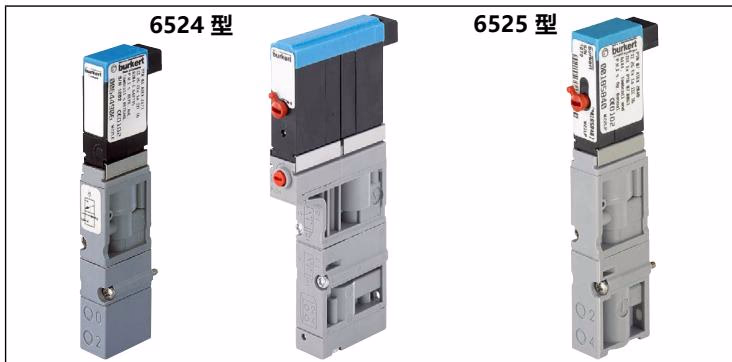

阀片说明

气动阀由一个 Ex i 先导电磁阀和一个气动角座阀组成。该回路功能允许以低功耗和短切换时间切换高压。先导阀标配手动操作钮。

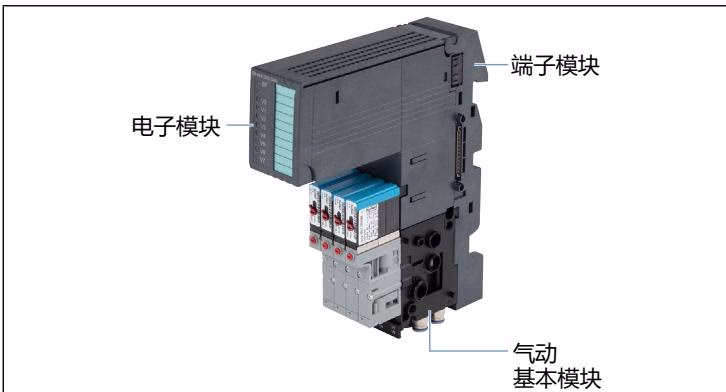

阀块单元的结构

阀岛通过数字反馈输入获取传感器信号。因此，气动输出端可在不同的操作模式下切换单作用或双作用过程阀。

编号	元件	气动接口
1	左侧连接片	G 3/8" (P + R/S) 和 G 1/8" (X)
2	阀块单元 44 mm	插入式连接 D6, D 1/4" (工作接口)
3	阀块单元 66 mm	插入式连接 D8 (工作接口)
4	右侧连接片	G 3/8" (P + R/S) 和 G 1/8" (X)
