宝德（BURKERT）20086931（3361 型）是一款创新的电动二通直座控制阀，专为高要求的控制任务和使用条件而设计。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。经过流量优化的不锈钢阀体可精准适应客户要求。此特定配置具有 3" G 内螺纹、PTFE 阀座密封、24 V DC 电源电压以及集成的定位器功能，适用于高达 21 bar 的压力和 -10 °C 至 130 °C 的介质温度。

执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和 NEMA 4X，以及较高的抗冲击与抗振动特性，在恶劣的环境条件中使用也毫无问题。

常规技术参数

特征	规格
设计类型	截止型控制阀
公称直径	3" (DN 80)
流向	与关闭方向相反 (阀座下)
控制器版本	定位器
工作压力	0...21 bar
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Kv 值	100 m³/h
流量曲线	等百分比 50:1
执行机构驱动力	AG3 (10000 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	III (DIN EN 61140)
负载周期	100 %
介质温度	-10 °C 至 +130 °C
环境温度	-25 °C 至 +65 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

根据具体型号和配置，3361 型系列支持多种认证：

• 防爆：可选 ATEX / IECEx (适用于 2/22 区)。
• 北美：可选经美国和加拿大 UL 列名认证。
• 饮用水：可选适用于饮用水领域 (最高 +85 °C)。
• 食品和饮料/卫生：FDA、USP、EC 1935/2004、中国食品 GB 标准。
• 其他：可用于氧气和氢气应用 (可选)。

(注：SKU 20086931 根据制造商声明符合食品 (EC) 1935/2004 标准)。

材料

组件	材料
执行机构外壳	铝合金，有粉末涂层
执行机构盖	PC (聚碳酸酯)
显示屏外壳/盲盖	PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx)
阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
阀杆密封件	PTFE V形圈(实心)带弹簧补偿
阀体	不锈钢 CF3M
阀座密封件	PTFE (聚四氟乙烯)

性能说明

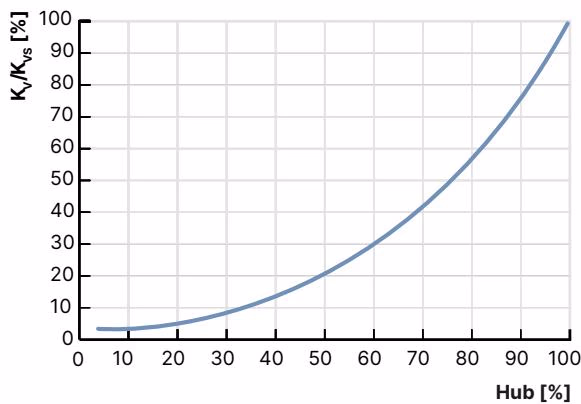

流量特性

该阀门具有符合 DIN EN 60534-2-4 标准的等百分比流量特性曲线。根据阀座标称尺寸，理论调节比最高可达 50:1。

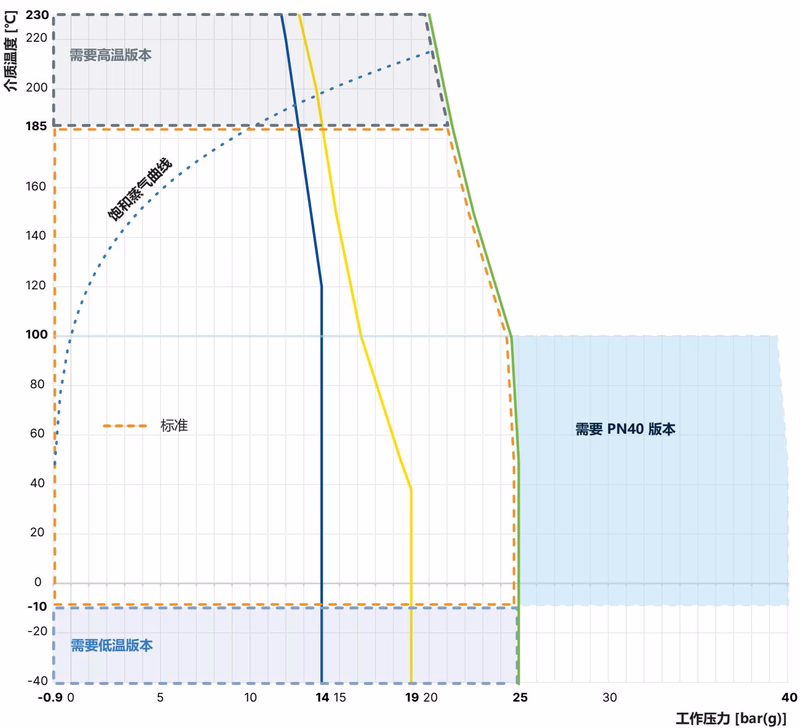

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

阀座密封件使用极限

对于软密封 (PTFE)，建议介质温度最高为 +130 °C。通过使用塑料作为密封材料可以使调节阀密闭 (泄漏等级 VI)。在由于严苛的工艺条件而导致侵蚀增加的情况下，不建议使用。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。如果存在调节偏差，则通过操纵变量控制电动执行机构，并相应地更改实际位置值。

维护与保养

高压受伤风险

在系统或设备上工作之前，请关闭压力并排空管路。仅在断电状态下执行安装和维护工作。

• 更换调节锥：需要将操作状态设置为手动，将阀门移动到打开位置，关闭电源电压，并从阀体上拆下执行机构。使用合适的插销冲头敲出插销以拆下调节锥。
• 更换密封套件：如果介质从溢流孔泄漏，请更换填料函。
• 调整位置控制 (X.TUNE)：安装执行机构或更换阀体后，运行 X.TUNE 功能以将位置控制调整为所用执行元件的物理行程。切勿在介质压力下运行 X.TUNE。
