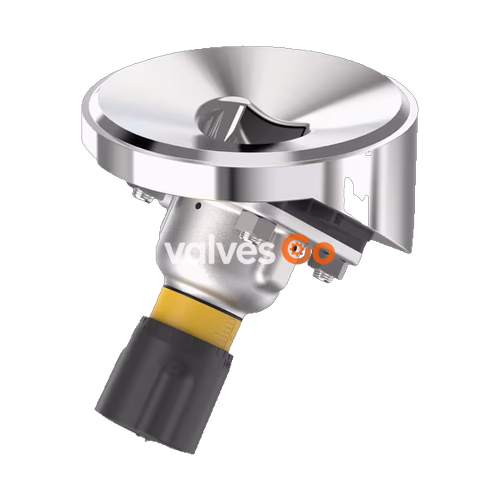

宝德 BURKERT Type 2935（SKU 20089832）是一款手动隔膜阀，由手动执行机构、PTFE/EPDM 隔膜和不锈钢罐底阀体组成。手动执行机构配备 PPS（聚苯硫醚）手轮和阀盖，确保在卫生或腐蚀性环境条件下可靠使用。经过流量优化的罐底阀体具有最小死区，可实现高流量，非常适合高纯度、无菌或腐蚀性介质。执行机构采用紧凑、可高压灭菌的设计，并配备集成的光学位置指示器、可重复的行程刻度以及单向最小行程限制器（关闭限制器）。
该特定型号的主接口采用 DN 65 Bürkert 罐底法兰，次级接口为 19.05 x 1.65 (Cl: 25.0)，使用尺寸 15 的隔膜。它完全支持 CIP 和 SIP，非常适合制药和食品饮料应用。
认证与合规性
Type 2935 阀门的设计符合严格的行业标准：
- 防爆保护：ATEX II 2 G Ex h IIC T4...T2 Gb / II 2 D Ex h IIIC T135°C...T300°C Db，以及 IECEx Ex h IIC T4...T2 Gb / Ex h IIIC T135°C...T300°C Db。
- 卫生与食品：符合 FDA 标准、符合 USP Class VI 标准，以及符合 EC 1935/2004 法规。
- 证书：包含制造商测试证书 3.1 和膜片工厂认证 2.1。
材质
| 部件 | 材质 |
|---|---|
| 手轮 | 聚苯硫醚 (PPS) |
| 光学位置指示器 | 聚酰胺 (PA)，不锈钢 1.4305 |
| 阀轴 | 不锈钢 1.4305 |
| 隔膜阀盖 | 聚苯硫醚 (PPS) |
| 隔膜 | PTFE 附 EPDM 背膜 |
| 阀体 | 不锈钢块材 1.4435 (DIN EN 10088) 和 316L (ASME BPE) |
功能与位置指示器
通过手动操作手轮，力通过阀轴传递，从而打开或关闭阀门。逆时针旋转手轮打开阀门，顺时针旋转关闭阀门。
逆时针旋转手轮时，随着阀门进一步打开，黄色的位置指示器及其上的刻度会显露出来。手轮上的刻度决定了手轮的旋转位置（Type 293x 为 30 个位置）。行程刻度显示阀门的相对位置，并作为确定旋转位置的固定点。
WARNING
为了保护执行机构，关闭执行机构时施加的力不要超过紧密关闭阀门所需的力。黄色标记的可见性与阀门的关闭位置没有直接关联。
尺寸

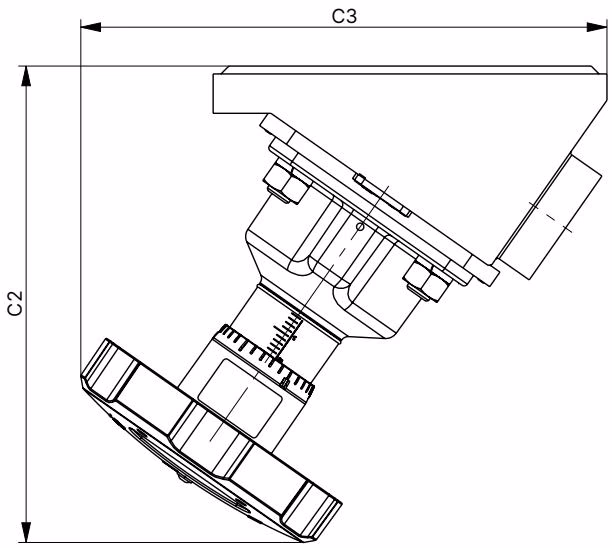

带罐底阀体的手动执行机构
| 隔膜尺寸 | C2 [mm] | C3 [mm] |
|---|---|---|
| 15 | 103 | 101 |
焊接连接罐底阀体
（注：尺寸因具体管道标准而异。有关 DIN、ISO 和 ASME BPE 标准的完整焊接连接表格，请参阅完整数据表。）
卡箍连接罐底阀体
（注：卡箍尺寸必须加在焊接连接尺寸上。）
安装：焊接罐底阀体
DANGER
高压和介质泄漏会导致受伤危险。 在对设备或系统进行操作之前，请关闭压力。排气或排空管路。
焊接顺序建议：
- 在组装容器之前，将罐底阀体焊接到容器底部。注意：将罐底阀体焊接在容器底部的中间，以便容器能够最佳排空。
- 将罐底阀体焊接到管道中。确保管道对齐。支撑并对齐管道。为了确保管道能够自排空，我们建议采用符合现行 ASME BPE 的倾斜角。
TIP
有关容器的信息和焊接说明，请参阅 ASME VIII Division I 标准。在开始焊接工作之前，请检查随附的制造商证书 3.1 上注明的批号。
准备工作： 在焊接或粘接阀体之前，必须拆卸执行机构和隔膜。
- 逆时针旋转手轮直至停止（打开位置）。
- 交叉拧松紧固螺钉，将带有隔膜的执行机构从阀体上拆下。
- 将阀体焊接或粘接到管道/储罐中。
- 焊接后，通过打磨使阀体表面平滑（如有必要），并彻底清洁阀体。
设置行程限制
可以为 Type 2935 设置最小行程限制。此设置也用作关闭限制器以保护隔膜。使用六角螺母进行此操作。
- 顺时针旋转手轮，将阀门移动到关闭位置。
- 拧松手轮上的螺钉（内六角，对边宽度 2）并拆下手轮。
- 将六角螺母拧到底。最小行程已设置。
- 将手轮安装在执行机构上。阀轴上的方头和螺母的六角头必须正确对齐。
- 以 0.9 Nm 的扭矩拧紧手轮上的螺钉。
WARNING
六角螺母定位不正确会损坏设备。 不要在方头区域拧六角螺母。仅在 0…25% 的开启行程范围内使用最小行程限制。
维护与隔膜更换
按照操作说明使用时，隔膜阀的执行机构是免维护的。但是，隔膜是易损件。
- 在第一次蒸汽灭菌后，或在需要时，交叉重新拧紧紧固螺钉。
- 在最多 10^5 次开关循环后，检查隔膜是否磨损。泥泞和磨损性介质需要相应缩短检查间隔。
更换隔膜（尺寸 15 - 卡口连接）：
- 逆时针旋转手轮直至停止（打开位置）。
- 交叉拧松紧固螺钉，将带有隔膜的执行机构从阀体上拆下。
- 顺时针旋转手轮直至停止（关闭位置）。
- 将 PTFE 隔膜旋转 90° 松开卡口并将其取下。
- 插入新的 PTFE 隔膜并旋转 90° 将其固定。
- 逆时针旋转手轮直至停止（打开位置）。
- 对齐隔膜。识别标签与流动方向呈 90 度角。
- 将带有隔膜的执行机构放置在阀体上。
- 分 3 个阶段（约 1/3、约 2/3、3/3 的拧紧扭矩）交叉拧紧每个紧固螺钉。尺寸 15 带有 PTFE 隔膜的不锈钢阀体的拧紧扭矩为 4 Nm。
潜在爆炸区域中的附加信息 (ATEX/IECEx)
DANGER
静电导致爆炸危险！ 如果带静电的设备或个人突然放电，则潜在爆炸区域中存在爆炸风险。
- 采取适当措施确保潜在爆炸区域中不会积聚静电。
- 只能用湿布或防静电布轻轻擦拭设备表面。
- 将执行机构和阀体接地。
设备接地：
- 将阀体接地。为了建立电位均衡，使用导电连接将阀体接地至管道系统。
- 未集成到阀门电位均衡（PA）中的裸露金属部件必须由客户通过额外的 PA 连接纳入 PA 中。
- 将设备导电部件单独接地。
