宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

主要优势：

• 可安全关闭阀门
• 通过 PROFINET S2 提高系统可用性（系统冗余）
• 通过气动功能实现过程安全性
• 优化开关柜底板安装
• 符合 ATEX/IECEx 2 区、CCC、cURus HazLoc 的防爆版本

常规技术参数

产品特征	说明
材料	外壳：PA (聚酰胺) 密封件：NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24
可控最大阀数	最大 48
中间供排气模块	在 16/20/24 阀槽时已选此模块
压力范围	真空至 10 bar
外部供气	3 至 10 bar (辅助先导空气)
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
热插拔功能时流量	流量减少约 3%
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
每个阀门的额定电流	29 mA (功率下降后 10 mA)
位置反馈 DI 接点	最大可配 48 DI
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
压缩空气质量	ISO 8573-1:2010, 等级 7.4.4
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

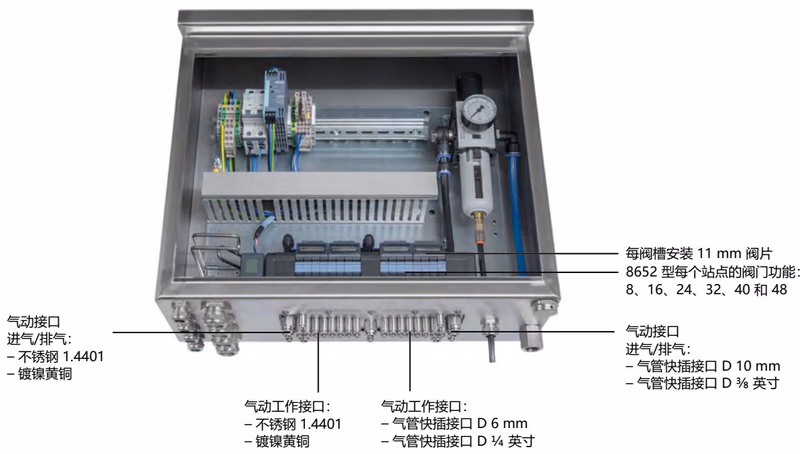

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

AirLINE Quick 特征	说明
适配器板材质	不锈钢 1.4301 或 阳极氧化铝
工作-气管快装接口材质	不锈钢 1.4401 或 镀镍黄铜
每个站点的阀门功能	8、16、24、32、40 和 48
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作-气管快装接口	气管快插接口 D6 mm, 1/4 英寸

回路功能

标准功能

• 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置。
• 作用方式 C (WWC)： 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置。
• 作用方式 D (WWD)： 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置。
• 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。
• 作用方式 L (WWL)： 三位五通电磁阀，伺服辅助，带手动开关，中封式。
• 作用方式 M (WWM)： 三位五通电磁阀，伺服辅助，带手动开关，中压式。
• 作用方式 N (WWN)： 三位五通电磁阀，伺服辅助，带手动开关，中泄式。
• 作用方式 Z (WWZ)： 二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本。

SIA 版本（用于与安全相关的关闭）

• 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 C (WWC)： 2 个二位三通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。
• 作用方式 L (WWL)： 三位五通电磁阀，伺服辅助，中心位置所有连接均锁定。

认证和符合性

认证	说明
防爆	可选：作为 3 类设备适用于 2/22 区。 ATEX: BVS 20 ATEX E 031 U (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) IECEx: IECEx BVS 20.0024 U (Ex ec IIC Gc / Ex tc IIIC Dc)
北美 (美国/加拿大)	可选：美国和加拿大的 UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No.61010-1)
危险场所 UL 认可	可选：Class I, Zone 2, AEx ec IIC Gc / Ex ec IIC Gc U Class II, Zone 22, AEx tc IIIC Dc / Ex tc IIIC Dc U Class I, Division 2, Group A, B, C, D / Class II, III, Division 2, Group F, G
CCC	可选：中国强制认证 (CCC)，具有此防爆认证的产品适合在中国引进并用于危险应用。

外形尺寸

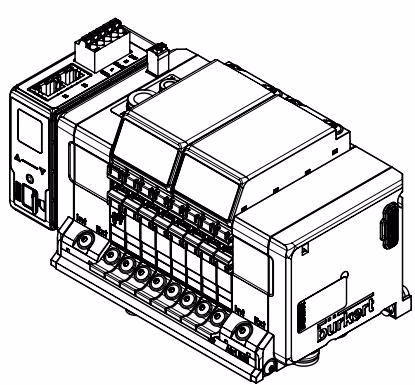

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	—	4×M5	3	1
8 阀槽	35	111	8×M5	7	2
12 阀槽	77	154	10×M5	11	3

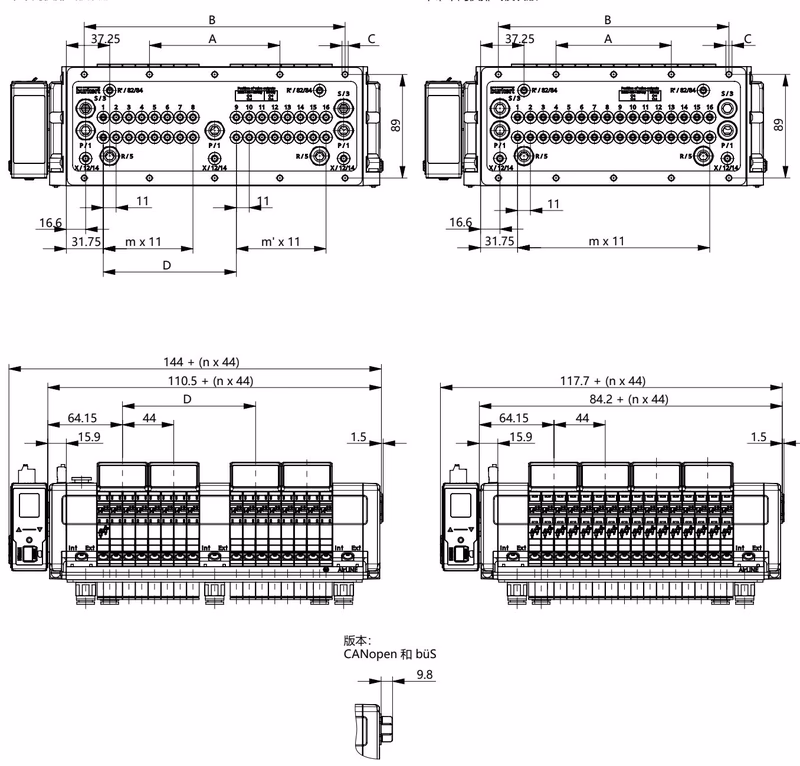

16 阀槽、20 阀槽和 24 阀槽版本

版本	A	B	C	D	m	m'	n
16 阀槽，带中间供排气模块	112	224	10×M5	114.3	7	7	4
20 阀槽，带中间供排气模块	134	268	10×M5	158.3	11	7	5
24 阀槽，带中间供排气模块	156	312	10×M5	158.3	11	11	6
16 阀槽，无中间供排气模块	99	198	10×M5	—	15	—	4
20 阀槽，无中间供排气模块	121	242	10×M5	—	19	—	5
24 阀槽，无中间供排气模块	143	286	10×M5	—	23	—	6

连接方式

通信和显示屏电源

根据接口分配连接 5 针弹簧端子排（可行的电缆横截面积：≤1.5 mm²）。

引脚	颜色	分配
1	红色	24 V DC
2	白色	CAN_H (büS 接口)
3	绿色	屏蔽层
4	蓝色	CAN_L (büS 接口)
5	黑色	0 V DC

气动阀的电源

接口板拥有一个 2 针弹簧端子排，气动阀与主通讯模块电源应各自独立供电。

接线端子	颜色	分配
1	红色	AUX 24 V
2	黑色	0 V DC

工业以太网（PROFINET IO 等）或 PROFINET S2 — 接口 X1 和 X2 RJ45

引脚	分配
1	TX+
2	TX-
3	RX+
4	未分配
5	未分配
6	RX-
7	未分配
8	未分配

产品安装

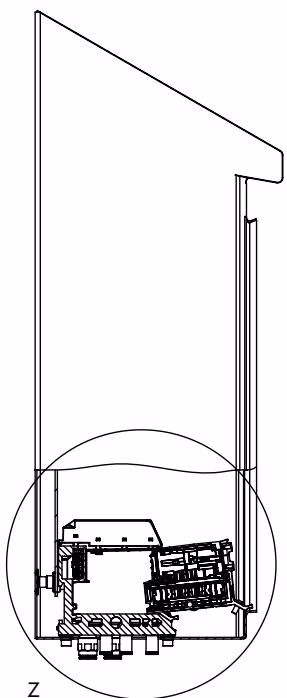

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

产品组成和结构

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。

可能的数据	3 线制传感器	2 线制传感器	机械无源干接点开关
操作传感器	X	X	X
不操作传感器	X	X	X
短路	X	—	—
断线	—	X	—

用于安全关闭的 6534 型阀门，SIA 版本（可选）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

模块带紧急关断 SIA（可选）

可选的模块紧急连锁 SIA 功能：端子 1 = 阀门单元 1，端子 2 = 阀门单元 2 等。要使用关闭功能，请将接口与无源干接点连接。

配置示例

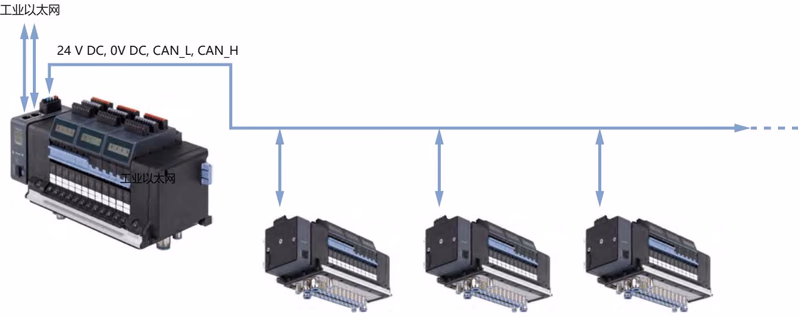

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

潜在爆炸区域中的安全提示

电压导致危险

• 在设备或系统上进行作业之前，先断电。防止重新接通。
• 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。
• 禁止在当前爆炸性环境中使用热插拔功能。

静电电荷可能导致爆炸危险

• 采取适当措施确保潜在爆炸区域不会出现静电电荷。
• 只能用湿布或防静电布轻轻擦拭来清洁设备表面。

一般性使用的特殊条件

• 对于防爆保护型式“ec”，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 适用要求的箱体中，且箱体防护等级至少为 IP54。
• 对于防爆保护型式“tc”（粉尘），将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-31 适用要求的箱体中，且箱体防护等级至少为 IP6X。
• 只能在如 IEC 60664-1 规定的污染等级至少为 2 级的区域内使用设备。
• 确保瞬态保护的设置值不超过设备供电接口额定峰值电压的 140%。
