2032型
宝德 (Burkert) 2032 型气动塑料驱动器 T 型隔膜阀 (CLASSIC)。从外部控制的 2032 型隔膜阀由一个气动活塞驱动器、一个隔膜以及一个 T 型阀门外壳组成。经验证、坚固耐用的驱动器采用塑料外壳，可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过，用途广泛。阀壳和膜片有各种常见的材料和规格可供选择。驱动器采用紧凑的可高压灭菌设计（PPS 规格）。8690/8697 自动化单元的集成可以在所有扩展阶段进行（可加装）。我们还推出了防爆的 ATEX/IECEx 设备型号。
插接外壳可选择塑料或不锈钢材质。驱动器标配集成式视觉位置显示器；最小/最大行程限制器可作为选件安装。
控制功能
| 符号 | 说明 |
|---|---|
| 控制功能 A (SFA) | 气动 T 型阀。在静止位置通过弹簧力关闭。 |
| 控制功能 B (SFB) | 气动 T 型阀。在静止位置通过弹簧力打开。 |
| 控制功能 I (SFI) | 两侧气动 T 型阀。开关位置取决于外部控制。 |
认证和符合性
- ATEX/IECEx: EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db。IECEx EPS 18.0007X。
- 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI)。
- FDA: 由 EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU) 以及 GYLON® 和 EPDM 层压材料 (ER) 制成的膜片就其成分而言符合由 FDA (美国食品药品监督管理局) 发布的《联邦法规汇编》。
- USP: 膜片根据 USP Class VI 进行测试。
- EC 法规 1935/2004: 膜片就其成分而言适用于食品和饮料。

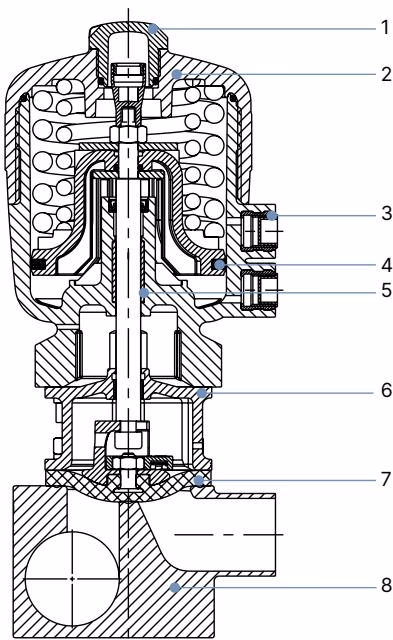

材料
执行机构尺寸 40 至 125
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 透明盖板 | 聚砜 PSU |
| 2 | 盖子 | 聚苯硫醚 PPS (标准) / 聚酰胺 PA (可按需提供) |
| 3 | 控制空气接口 | 不锈钢 1.4305 |
| 4 | 活塞密封件 | FKM 氟橡胶 |
| 5 | 插口 | 烧结金属 |
| 6 | 接口 | 不锈钢 1.4404 |
| 7 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 8 | 阀体 | 不锈钢块状材料 1.4435 / 316L |
尺寸
执行机构
| 膜片尺寸 | 执行机构尺寸 ∅ | ∅ A | C | K | H |
|---|---|---|---|---|---|
| 8 | 40 (C) | 53 | 34 | G 1/8英寸 | 111 |
| 15 | 50 (D) | 64 | 39 | G 1/8英寸 | 137 |
| 15 | 63 (E) | 80 | 52 | G 1/4英寸 | 154 |
| 20 | 63 (E) | 80 | 52 | G 1/4英寸 | 165 |
| 20 | 80 (F) | 101 | 52 | G 1/4英寸 | 186 |
| 25 | 63 (E) | 80 | 52 | G 1/4英寸 | 170 |
| 25 | 80 (F) | 101 | 60 | G 1/4英寸 | 190 |
| 40 | 100 (G) | 127 | 73 | G 1/4英寸 | 246 |
| 40 | 125 (H) | 158 | 86 | G 1/4英寸 | 284 |
| 50 | 100 (G) | 127 | 73 | G 1/4英寸 | 254 |
| 50 | 125 (H) | 158 | 86 | G 1/4英寸 | 288 |
带有焊接接口的 T 型阀体
带卡盘接口的 T 型阀体
INFO
卡盘的尺寸要加到焊接接口的尺寸上。
性能说明
密封材料的最大工作压力 (控制功能 A)
| 膜片尺寸 | 执行机构尺寸 ø | 气源压力 [bar] | EPDM、FKM [bar] | PTFE/EPDM、高级 PTFE/EPDM、GYLON® 和 EPDM 层压材料 [bar] |
|---|---|---|---|---|
| 8 | 40 (C) | 5.0至7 | 10 | 10 |
| 15 | 50 (D) | 5.0至7 | 10 | - |
| 15 | 63 (E) | 5.0至7 | 10 | 10 |
| 20 | 63 (E) | 5.5至7 | 10 | 10 |
| 20 | 80 (F) | 5.0至7 | 10 | 10 |
| 25 | 80 (F) | 5.5至7 | 10 | 10 |
| 40 | 100 (G) | 5.5至7 | 10 | 9 |
| 40 | 125 (H) | 5.5至7 | 10 | 10 |
| 50 | 125 (H) | 5.5至7 | 10 | 10 |
WARNING
对于较低的工作压力，建议使用弹簧力减小的可选型号 (EC04)。压力数据：表压。静态：在关闭状态下，最大工作压力施加到阀门一侧。
安装
自动排空安装
为确保自动排空，管路的倾斜角度应保持在 1° … 5°。阀门外壳的自动排空角度取决于阀门外壳的尺寸和管道接口。
泄漏监测
用于监测泄漏的隔膜底座上的一个孔必须位于最低点。
产品配件
电气位置传感器 8697 型
8697 型位置传感器为集成安装在 CLASSIC 系列过程阀上，并且特别针对卫生过程环境的要求而设计。机械式或电感式限位开关可检测阀门位置。
- 紧凑式设计
- LED 位置指示器
- 用于终点位置记录的机械或电感式接近开关
- 易于清洁、耐化学腐蚀的阀体，符合 IP65/67，4X 级
- 符合 ATEX/IECEx 的可选本质安全版
