宝德 BURKERT（BURKERT）320455（3280 型）直动式电动阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要使用能量。此特性可以大幅降低设备的能源需求，从而提高效率。

• 执行机构与介质无接触
• 出色的调节范围和快速的响应时间
• 低电耗
• 接口公称直径 DN8...15

常规技术参数

属性	参数值
密封件	PEEK / FKM
阀体	黄铜、不锈钢
流向	与关闭方向相反 (阀座下)
设计类型	直座控制阀
重量	至 0.7 kg
工作压力	0 至 6 bar(g)
负载周期	高达 100% (取决于介质温度和环境温度)
工作电压	24 V DC ± 10% (最大残余波纹度 10%)
功耗	<1 W 保持功率；最大 8 W (DN1 至 DN6)
工作介质	中性气体和液体
介质温度	FKM: 0 °C 至 +70 °C
粘度	最大 600 mm²/s (cSt)
管道接口	螺纹接口 G 1/4"
防护等级	IP54
环境温度	-10 °C 至 +60 °C

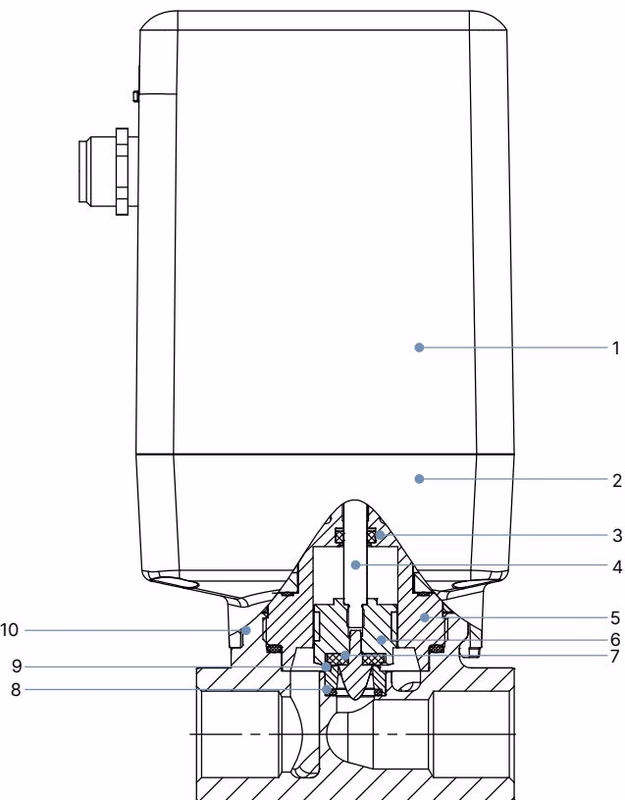

材料说明

编号	元件	材料
1	外壳盖	PC (聚碳酸酯)
2	机壳底部	PPS (聚苯硫醚)
3	阀杆密封件	FKM/EPDM/NBR
4	阀杆	不锈钢 1.4305
5	上阀体	黄铜或不锈钢 1.4305
6	滑动轴承引导的活塞	PTFE / 不锈钢 1.4305
7	弹性阀座密封圈	FKM/EPDM/NBR
8	O型圈	FKM/EPDM/NBR
9	阀座	不锈钢 1.4301/1.4305
10	阀体	黄铜或不锈钢 AISI 316L

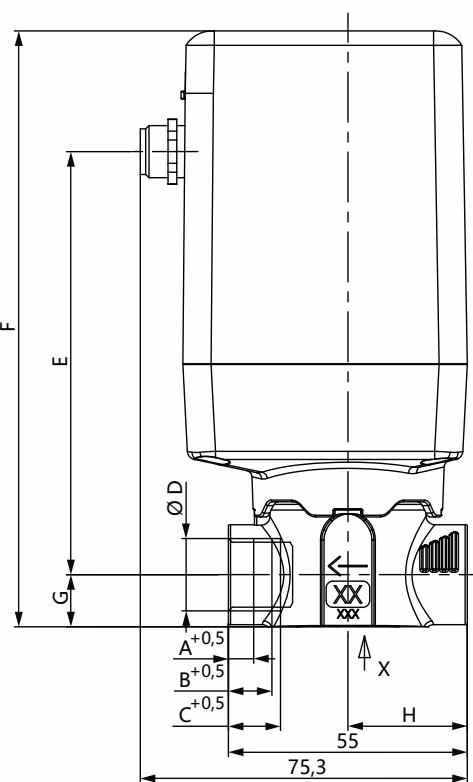

尺寸

螺纹版本

A	B	C	D	E	F	G	H
—	—	12	G 1/4	96.4	134.2	10	27.5
5.8	10	—	NPT 1/4	96.4	134.2	10	27.5
—	—	12	G 3/8	97.4	137.2	12	27.5
6	10.3	—	NPT 3/8	97.4	137.2	12	27.5
—	—	14	G 1/2	97.4	139.2	14	29.5
8.2	13.7	—	NPT 1/2	97.4	139.2	14	29.5

性能说明

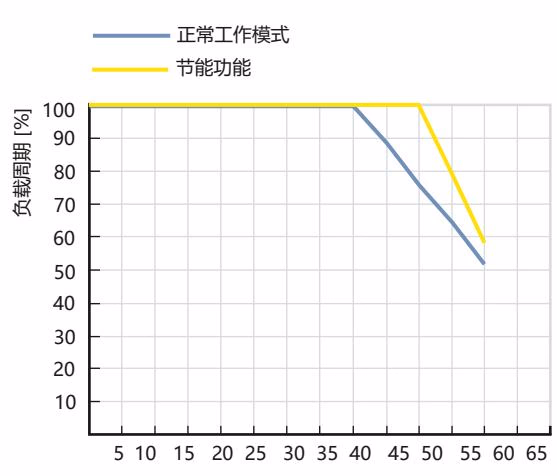

负载周期降额曲线

WARNING

如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。负载周期不是指设备的负载周期，而是指电机的负载周期。只有当应移动阀门时，才会接通电机。因额定值频繁变化，电机的负载周期会急剧增加。

压力范围 (标准版本)

阀门功能	阀座公称尺寸	管道接口	Kvs 值 [m³/h]	压力范围 [bar(g)]
控制阀，在电源故障时无安全位置	1	G 1/4	0.030	0 至 6
	1.5	G 1/4	0.065	0 至 6
	2	G 1/4	0.130	0 至 6
	3	G 1/4	0.300	0 至 6

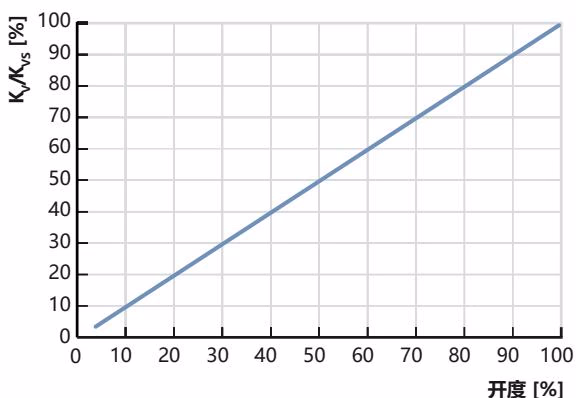

流量特点

TIP

阀座公称尺寸的设计对于在应用中确保电动比例阀功能正常非常重要。选择阀座公称尺寸时须注意，一方面须能达到所需的流量范围，另一方面，当阀门完全打开时，总压降中的一大部分压降要能通过阀门进行 (参考值：Δp阀门 > 总压降的25%)。

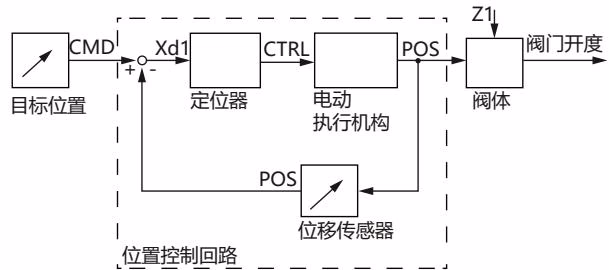

产品操作

标准调节阀： 标准版本中的比例阀将外部标准信号，也即位置设定值转化为阀门位置。阀门的两个终端位置通过LED状态灯发出信号。另外，通过数字量输出发布达到阀门位置“关闭”。

电气接口

引脚分配, 模拟量 (圆形插头 M12, 8 针)

针脚	分配
1	24 V DC
2	电源 GND
3	内部使用
4	内部使用
5	内部使用
6	信号输入 +
7	信号输出
8	信号 GND
