PN16
宝德 BURKERT 340618 0290型 是一种伺服辅助式膜片阀。阀门打开时无需压差。膜片与衔铁之间的硬耦合可支持打开过程。集成的“Soft-Kick”功能确保了平缓地打开。根据应用，可以使用不同的膜片材料。电磁线圈采用耐化学腐蚀的环氧树脂封装。为了减少电力消耗，所有直流型号的线圈中都装有 Kick and Drop 电子元件。
常规技术参数
| 产品特征 | |
|---|---|
| 密封件 | NBR、FKM、EPDM |
| 阀体 | 黄铜、不锈钢 1.4581 |
| 线圈 | 环氧树脂 |
| 阀内件 | 黄铜、不锈钢 |
| 公称直径 (标准版本) | DN 12~DN 50 |
| 电磁线圈的绝缘等级 | 环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED (除非铭牌上另有说明) |
| 电压允差 | ±10% |
| 防护等级 | IP65, 带电气连接插头 |
| 安装位置 | 任意, 建议执行机构朝上 |
介质参数
| 密封材料 | 工作介质 | 介质温度 |
|---|---|---|
| NBR | 中性气体和液体 (例如压缩空气、水、液压油、不含添加剂的油) | -10 °C~+80 °C |
| FKM | 四氯乙烯溶液、热油、含添加剂的油 | 0 °C~+120 °C |
| EPDM | 不含油和油脂的介质 (例如热水) | -30 °C~+100 °C |
回路功能
| 图标 | 说明 |
|---|---|
| CF A | 作用方式 A (WW A) 二位二通电磁阀 伺服辅助 在断电位置关闭 |

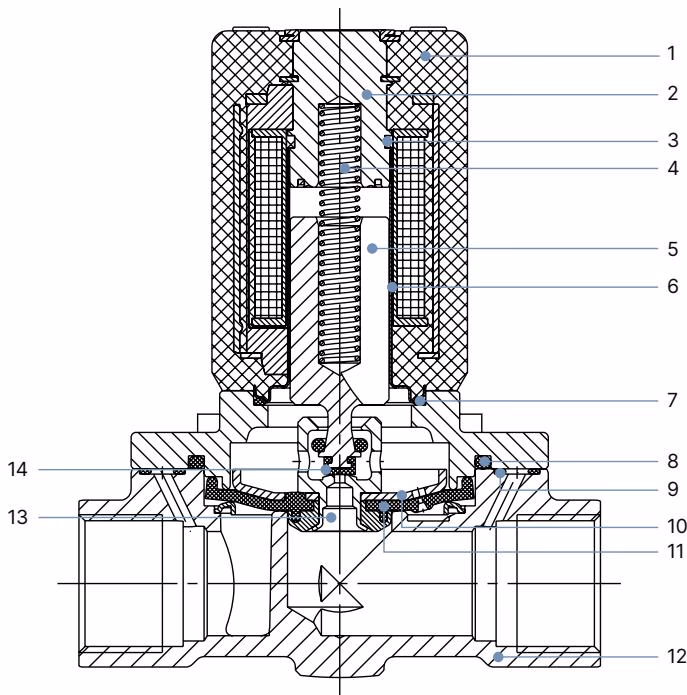

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 线圈 | 环氧树脂 |
| 2 | 止动器 | 不锈钢 1.4105、1.4113 或 1.4523 (可选) |
| 3 | 短路环 (仅限 AC 版本) | 黄铜版本: 铜 不锈钢版本: 银 |
| 4 | 弹簧 | 不锈钢 1.4310 |
| 5 | 衔铁 | 不锈钢 1.4105 或 1.4113 |
| 6 | 阀芯导向管 | 不锈钢 1.4303 |
| 7-9 | O 型圈 | NBR、FKM、EPDM |
| 10 | 膜片盘 | 黄铜版本: CuZn37 不锈钢版本: 1.4401 |
| 11 | 膜片 | NBR、FKM、EPDM |
| 12 | 阀体 | 黄铜或不锈钢 1.4581 |
| 13 | 先导阀座 | 黄铜版本: MS 不锈钢版本: 1.4401 |
| 14 | 阀座密封件 | NBR、FKM、EPDM |

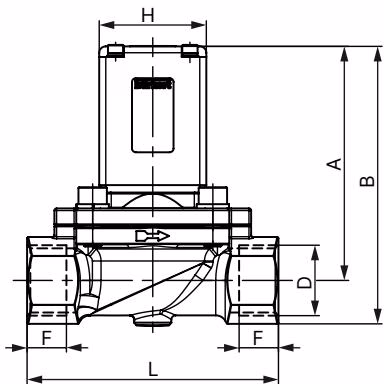

尺寸
螺纹版本
注意
- 尺寸 mm
- 对于 G 螺纹，D1 和 F1 尺寸适用。
- 对于 NPT 螺纹，D2 和 F2 尺寸适用。
性能说明
功耗 (标准版本)
| 公称直径 [mm] | Kv 值(水) P→A [m³/h] | 管道接口 | 吸合功率 AC [VA] | 保持功率 AC [VA/W] | 重量 [kg] |
|---|---|---|---|---|---|
| 12 | 1.8 | G 1/2 | 100 | 25/10 | 1.0 |
| 20 | 6.5 | G 3/4 | 120 | 32/16 | 1.4 |
| 25 | 10.0 | G 1 | 120 | 32/16 | 1.8 |
| 32 | 16.0 | G 1 1/4 | 120 | 32/16 | 2.7 |
| 40 | 16.0 | G 1 1/2 | 120 | 32/16 | 3.1 |
| 50 | 38.0 | G 2 | — | — | 6.5 |
安全说明
危险！
系统内高压会导致受伤危险 ▶ 在松开管道或阀门前，请关闭压力并排空管道。
触电会导致受伤危险 ▶ 在接触设备或系统前，请切断电源并防止重新接通。 ▶ 遵守适用的电气设备事故预防和安全规定。
警告！
安装不当会导致受伤危险 ▶ 只能由经过培训的技术人员使用合适的工具进行安装。
系统意外启动和不受控制的重启会导致受伤危险 ▶ 防止系统被意外启动。 ▶ 确保安装后进行受控的重启。
安装前
污物过滤器： 为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器 (≤400µm)。
