产品概述

斯派莎克 Spirax Sarco S13为挡板式汽水分离器，核心功能是分离蒸汽、压缩空气或气体系统中的液滴，保障系统运行效率。产品可搭配绝热夹套使用，能进一步提升工作性能，适用于工业生产中对气液分离有需求的各类流体系统。本产品符合欧洲压力设备指令97/23/EC，可提供官方测试报告，质量与安全性有可靠保障。

技术参数

压力/温度限制

参数项	法兰标准	数值
阀体设计	-	PN25
PMA 最大允许压力	-	25 bar g @ 100°C
TMA 最高允许温度	-	350°C @ 14 bar g
最低允许温度	-	-10°C
PMO 最大工作压力	JIS/KS 10K	12.3 bar g
PMO 最大工作压力	PN16	13.7 bar g
PMO 最大工作压力	PN25和JIS/KS 20K	21.3 bar g
TMO 最高工作温度	-	350°C @ 14 bar g
最低工作温度	-	-10°C
设计最大冷态水压试验压力	JIS/KS 10K	20.4 bar g
设计最大冷态水压试验压力	PN16	24 bar g
设计最大冷态水压试验压力	PN25和JIS/KS 20K	37.5 bar g

说明

更低工作温度请咨询斯派莎克公司。

产品结构

材质明细

序号	部件名称	材质规格	执行标准
1	阀体	球墨铸铁	DIN 1693 GGG40、ASTM A395
2	螺塞	碳钢	1.0460（C22.8）
3	垫片	强化片状石墨	-
4	排水口缩径套筒	锻压碳钢	ASTM A105

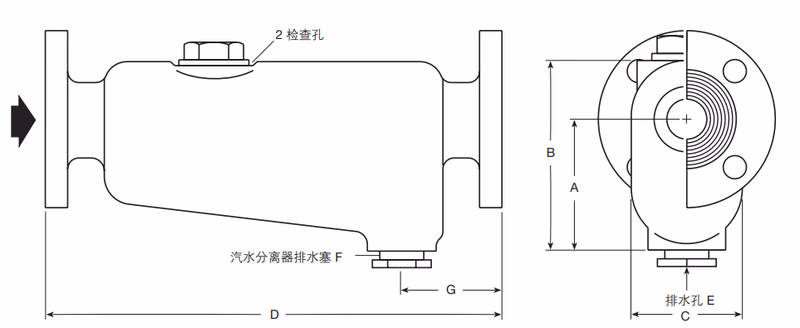

尺寸与重量

尺寸、重量和容积（近似值）

口径	A	B	C	D	E	F	G	重量	容积
DN40	111	156	89	365	½"	1"	94	14 kg	1.6 L
DN50	146	205	117	456	½"	1"	98	25 kg	3.2 L
DN65	178	249	146	406	¾"	1½"	98	28 kg	4.6 L
DN80	178	252	152	483	1"	1½"	98	36 kg	6.5 L
DN100	223	315	197	692	1"	1½"	118	60 kg	13.5 L
DN125	226	397	381	706	1"	1½"	121	128 kg	38.5 L
DN150	226	397	381	706	1"	1½"	121	130 kg	42.5 L
DN200	308	502	426	762	1½"	1½"	140	190 kg	68.0 L

说明

尺寸单位为mm，重量单位为kg，容积单位为升。

安装与维护

安装要求

1. 产品需安装在水平管道上，排放口必须直接向下，确保分离后的液体顺利排出
2. 为保证液体快速排放，需在排放口连接一个合适的疏水阀
3. 详细安装步骤请参考随产品提供的安装和维修指南（编号：IM-P023-55）

注意

排水口必须连接疏水阀，确保分离出的液体能够及时排放，否则会影响分离效果。

推荐拧紧力矩

部件	口径	规格	螺纹	拧紧力矩（N·m）
2	DN40	46 A/F	M56	150 - 165
2	DN50	46 A/F	M56	150 - 165
2	DN65	46 A/F	M56	150 - 165
2	DN80	60 A/F	M72	190 - 210
2	DN100	60 A/F	M72	190 - 210
2	DN125	60 A/F	M72	190 - 210
2	DN150	60 A/F	M72	190 - 210
2	DN200	60 A/F	M72	190 - 210

维护说明

1. 定期检查分离器工作状态，确保挡板无损坏、连接部位无泄漏
2. 维护时需遵循相关安全规范，待系统泄压降温后再进行操作
3. 垫片、螺塞等易损部件如需更换，应选用符合原材质标准的备件

订购说明

订购时需明确以下信息：

订购示例

1-斯派莎克 DN50 S13汽水分离器，球墨铸铁材质，法兰连接EN 1092 PN16

处置说明

本产品材质可循环利用，在遵循相关环保规定、妥善处理的前提下，不会对环境造成危害。废弃处理时应分类回收，避免随意丢弃。
