产品概述
斯派莎克 Spirax Sarco TD16/TD16F 热动力型蒸汽疏水阀是高效蒸汽系统疏水设备，主要应用于低排量蒸汽主管及伴热管线，同时适用于压力、温度及排量在其限定范围内的其他工业场景。
核心优势
- 全不锈钢材质：阀体、阀帽、碟片均采用不锈钢，耐腐蚀性强
- 双连接方式：TD16 螺纹连接，TD16F 法兰连接，满足不同管道需求
- 可维护设计：碟片可研磨或更换，过滤网可清洁，降低维护成本
- 隔热盖可选：有效减少热量损失，避免低温环境影响
- 一体式排污阀可选：便于系统排污维护
型号选择
TD16 螺纹连接型（BSP）
| 型号 | 口径 | MPN | 连接方式 |
|---|---|---|---|
| 1/2" TD16 | 1/2" | 1510015000 | BSP螺纹 |
| 3/4" TD16 | 3/4" | 1510020000 | BSP螺纹 |
| 1" TD16 | 1" | 1510025000 | BSP螺纹 |
TD16 法兰连接型（PN16）
| 型号 | 口径 | MPN | 连接方式 |
|---|---|---|---|
| DN15 TD16 | DN15 | 1510015002 | PN16法兰 |
| DN20 TD16 | DN20 | 1510020002 | PN16法兰 |
| DN25 TD16 | DN25 | 1510025002 | PN16法兰 |
技术参数
压力与温度参数
| 参数名称 | 规格说明 |
|---|---|
| PN 等级 | PN 25 |
| 最大允许压力（PMA） | 25 bar g |
| 最大允许温度（TMA） | 300 ℃ |
| 最大工作压力（PMO） | 16 bar g |
| 最大工作温度（TMO） | 300 ℃ |
| 最大冷态测试压力 | 38 bar g |
| 最大工作背压限制 | 不超过进口压力的80% |
背压限制
工作状态下，最大工作背压不能超过进口压力的80%，否则疏水阀无法正常关闭。
工作范围
- 工作温度范围：最高 300 ℃（对应饱和蒸汽曲线）
- 工作压力范围：最高 16 bar g（建议最大工作压力）
产品结构
材质明细
| 部件编号 | 部件名称 | 材质规格 |
|---|---|---|
| 1 | 阀体 | 不锈钢（ASTM A743.Gr.CA40F） |
| 2 | 阀帽 | 不锈钢（AISI 416） |
| 3 | 碟片 | 不锈钢（BS 1449 420 S45） |
| 4 | 过滤网 | 不锈钢（BS 1449 304 S16） |
| 5 | 过滤器盖 | 不锈钢（AISI 416） |
| 6 | 过滤器盖垫片 | 不锈钢（BS 1449 304 S16） |
| 7 | 隔热帽（可选） | 铝 |
| 8 | 法兰 | 碳钢 |
备注
隔热帽在产品示意图中未显示，为可选配件。
尺寸与重量
TD16 螺纹连接型（近似值）
| 口径 | A (mm) | B (mm) | E (mm) | G (mm) | H (mm) | J (mm) | K (mm) | U (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 41 | 78 | 55 | 85 | 20 | 52 | 57 | 38 | 0.75 |
| 3/4" | 44 | 85 | 60 | 100 | 20 | 52 | 57 | 38 | 0.95 |
| 1" | 48 | 95 | 65 | 100 | 20 | 58 | 57 | 38 | 1.50 |
TD16F 法兰连接型（近似值）
| 口径 | A (mm) | B1 (mm) | E (mm) | G (mm) | H (mm) | J (mm) | K (mm) | U (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DN15 | 41 | 150 | 55 | 85 | 20 | 52 | 57 | 38 | 1.95 |
| DN20 | 44 | 150 | 60 | 100 | 20 | 52 | 57 | 38 | 2.65 |
| DN25 | 48 | 160 | 65 | 100 | 20 | 58 | 57 | 38 | 3.90 |

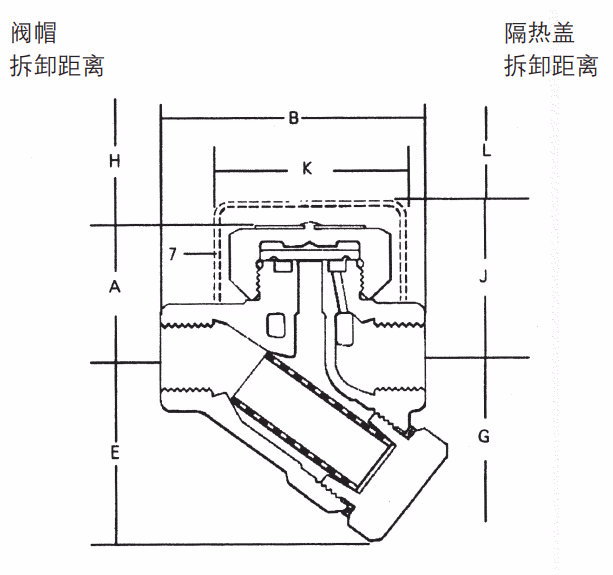

尺寸说明
- B：螺纹连接型面对面尺寸
- B1：法兰连接型面对面尺寸
容量特性
可选配件
| 配件名称 | 功能说明 |
|---|---|
| 隔热盖 | 防止疏水阀在低温、风雨环境中因过多热损失导致的动作过度频繁问题，提升设备运行稳定性 |
| 一体式排污阀 | 在过滤器盖上钻1/4"BSP螺纹孔安装，便于系统排污维护（参考技术说明TI-P153-01） |
安装与维护
安装说明
- 首选安装在水平管道上，也可根据实际需求安装在其他位置
- 安装前需确认管道系统清洁无杂质
- 疏水阀进出口连接需牢固，符合相关管道安装规范
维护前准备
在进行任何维护工作之前，必须确保：
- 疏水阀前后的截止阀已完全关闭
- 管道系统内无残留压力
- 疏水阀冷却至常温状态
碟片与阀座维护
- 若安装了隔热盖，先取下隔热盖
- 用标准扳手松开阀盖，严禁使用活动扳手或管子钳，避免损坏阀帽
- 若碟片和阀座表面轻微磨损：使用研磨膏，采用"8"字形研磨动作分别对碟片和阀座进行研磨修复，研磨厚度不得超过0.25mm
- 若磨损严重无法通过研磨修复：需对阀座表面进行加工磨光处理，并更换新的碟片
- 重新装配：碟片有槽面需与阀座面接触，旋紧阀盖时无需使用垫片，但应涂抹合适的防高温油脂
过滤网清洁与更换
- 用扳手松开过滤器盖，取出过滤网
- 对过滤网进行清洁，若发现损坏需更换新的过滤网
- 重新装配：将过滤网插入过滤器盖，旋入阀盖，在螺纹前段涂抹少量二硫化钼润滑剂，确保垫片表面清洁
推荐拧紧扭矩
| 部件 | 规格/尺寸 | 拧紧扭矩（Nm） |
|---|---|---|
| 阀帽（部件2） | 1/2"、DN15 | 135 - 150 |
| 阀帽（部件2） | 3/4"、DN20 | 135 - 150 |
| 阀帽（部件2） | 1"、DN25 | 135 - 150 |
| 过滤器盖（部件5） | 170 - 190 |
备件
可用备件
| 备件名称 | 部件编号 | 备注 |
|---|---|---|
| 碟片 | 3 | 适用于全系列型号 |
| 过滤网和垫片 | 4、6 | 成套供应 |
| 过滤器盖垫片 | 6 | 单独供应 |
| 隔热盖 | 7 | 可选配件 |
备件订购说明
订购备件时需明确说明备件名称、对应的疏水阀型号和规格。
示例：1/2" TD16 热动力型蒸汽疏水阀的过滤网和垫片
订购说明
订购前提
订购时需提供产品全称，明确说明疏水阀型号、规格、连接方式等关键配置。如需可选配件，需在订单中特别注明。
订购示例
- 螺纹连接型：斯派莎克 Spirax Sarco TD16 热动力蒸汽疏水阀，1/2" BSP螺纹连接
- 法兰连接型：斯派莎克 Spirax Sarco TD16F 热动力蒸汽疏水阀，DN25 PN16法兰连接
- 带隔热盖：斯派莎克 Spirax Sarco TD16 热动力蒸汽疏水阀，3/4" NPT螺纹连接，配隔热盖
注意事项
- 如需配备隔热盖或一体式排污阀等可选配件，需在订单中特别注明
- 确认产品型号与应用场景的压力、温度、凝结水负荷匹配
- 法兰连接型需确认法兰标准与现场管道匹配
