耀希达凯（Yoshitake）BSV-10F 是一款球墨铸铁波纹管截止阀，专为蒸汽、空气、冷热水、油及其他非危险性流体设计。其最高使用压力为 1.4 MPa，最高使用温度达 300℃。该阀门配备不锈钢（SUS316Ti）波纹管，确保可靠的密封性能，并采用 JIS 10K FF 法兰连接方式。

规格参数

型号	BSV-10F	BSV-20F
适用流体	蒸汽、空气、冷热水、油、其他非危险性流体	蒸汽、空气、冷热水、油、其他非危险性流体
最高压力	1.4 MPa *1	2.8 MPa *1
最高温度	300℃ *1	350℃ *1
阀体材质	球墨铸铁	球墨铸铁
阀瓣材质	不锈钢	不锈钢
波纹管材质	不锈钢 (SUS316Ti)	不锈钢 (SUS316Ti)
连接方式	JIS 10K FF	JIS 20K RF

*1 使用压力和使用温度的关系出自 JIS B2051 压力-温度标准。

尺寸和重量

公称直径	d	H	D1	L	重量 (kg)
15A	15	184	125	108	3.5
20A	20	184	125	117	4.0
25A	25	188.5	125	127	5.5
32A	32	193	125	140	6.5
40A	40	235.5	180	165	9.5
50A	50	235.5	180	203	11.5
65A	65	252.5	200	216	15.0
80A	80	272.5	200	241	18.5

保管与安装

安装注意事项

• 请将本产品保管在室内垃圾、尘埃、湿气较少且通风良好的场所。
• 安装请由熟练的专业人员在保护好头部、眼睛、手足的前提下实施。
• 请确认流体的流动方向和产品上标示的箭头方向一致后，正确进行安装。
• 请实施定心，使连接产品的配管与管轴呈一条直线，不要对产品施加过大的配管应力。
• 可能会发生冻结时，请实施防冻措施和使用后的排水处置。
• 安装姿态可以为水平或垂直的任意方向，但请保持在直立到横向水平范围内，避免出现倒立情况。

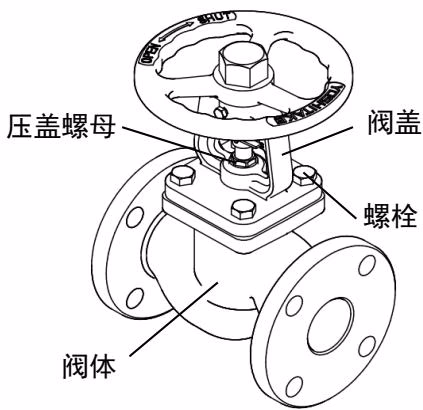

用于高温流体时（目测 200℃以上），当温度上升至使用温度后，请追加紧固螺栓。拧紧前请先确认阀门处于开阀状态，使用扭力扳手在对角处阶段性地增加扭力进行紧固。

螺栓紧固扭矩：

公称直径	15-20A	25-32A	40-50A	65A	80-125A	150-250A
螺栓对边宽度 (mm)	17	17	19	19	24	24
拧紧扭力值 (N·m)	20	30	40	50	70	100

操作说明

安全警告

请在流体流动前确认即使流体流动至配管末端也不会导致危险，以防因流体流出导致物质损害。

操作提示

• 全开时，为防止阀门手柄被打开至全开状态导致卡紧而不可回转，即使为全开状态，也请将阀门手柄稍往回旋转 45 度状态使用。
• 在全开（全闭）位置的阀门，请不要再向全开（全闭）方向旋转，以免产生故障。

手柄操作限制扭矩：

公称直径	15-20A	25A	32A	40-50A	65A	80A	100A	125A	150-250A
限制扭矩 (N·m)	20	25	30	50	80	110	160	245	300

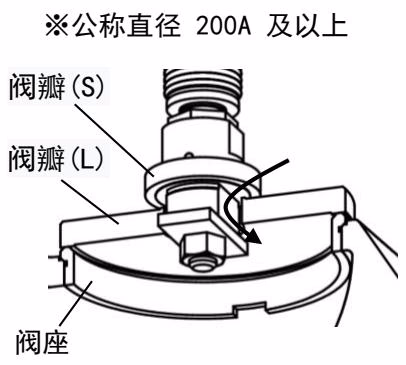

对于公称直径 200A 及以上的阀门，内置了阀瓣(S)以减少打开所需的力。打开阀门时，首先将手柄旋转一圈，以打开阀瓣(S)，当一次侧和二次侧之间的压差减小后，继续操作手柄。

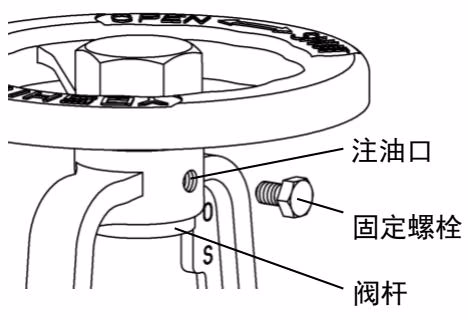

给阀套涂润滑油时（推荐：Henkel 公司产 LOCTITE LB8150），请将固定螺栓卸下、从阀盖螺栓孔处注入润滑油。

故障及对策

故障状况	故障原因	对策及处置
阀体和阀帽之间的泄漏	垫片的应力松弛	请追加紧固螺栓。如果此操作也无法阻止泄漏，请更换产品。
压盖垫片部的泄漏	波纹管的破损	请拧紧压盖螺母。然后，紧急更换产品。
全关时阀瓣、阀座部有泄漏	阀瓣、阀座损伤 / 嵌有异物	请更换产品 / 请清除异物。
手柄的操作力矩异常大	阀套的润滑不良 / 阀杆螺丝部嵌有异物	向阀套注入润滑油 / 请清除异物。
有异常音响	各螺丝部松动	请追加紧固。
