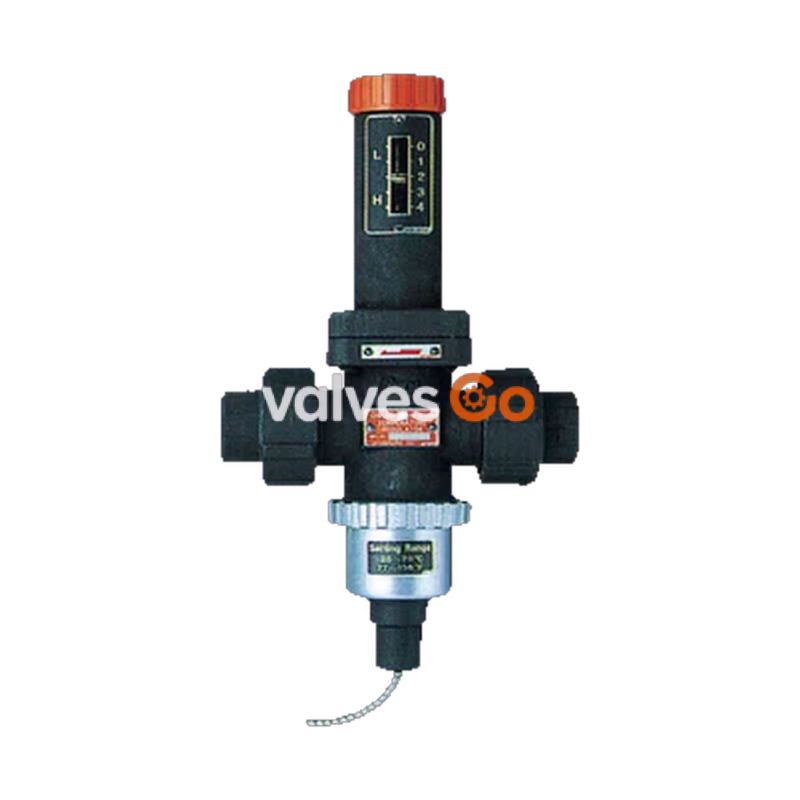

耀希达凯（Yoshitake）OB-31U 是一款专为冷却应用设计的直动式温度调节阀（波纹管软阀座结构）。该阀采用青铜阀体和 PTFE 软阀座，具有出色的耐久性和优异的密封性，单阀和平衡波纹管结构确保温度控制稳定，不受一次压力波动的影响。它广泛用于冷水和制冷剂系统，并配有活接头连接，便于安装。
该温度调节阀由阀体和独立感热筒组成。感热筒标配 2 米长铜导管，阀体和感热筒易于安装和拆卸，可轻松改变工作温度。其工作原理是通过感测流体温度，当感热筒温度升高时，波纹管膨胀打开阀门；温度降低时，弹簧闭合阀门，从而实现精确的温度控制。
特点
- 蓝色手柄用于冷却，容易分辨出各自的用途。
- 不锈钢和氟树脂（PTFE）阀件确保超群的耐久性和优异的密封性。
- 单阀和平衡波纹管结构保证温度控制稳定，不受一次压力波动的影响。
- 阀体和感热筒易于安装和拆卸，可轻松改变工作温度。
- 只需操作手柄，即可设置初始温度。
规格
阀体
| 型号 | OB-31U |
|---|---|
| 用途 | 适用于冷却 |
| 适用流体 | 冷水、制冷剂 |
| 最高压力 | 1.7 MPa |
| 最高差压 | 1.0 MPa |
| 阀座泄漏量 | 额定流量的 0.05% 以下 |
| 最高温度 | 185°C |
| 材质（阀体） | 铸造青铜 |
| 材质（阀瓣） | PTFE |
| 材质（阀座） | 不锈钢 |
| 连接方式 | JIS Rc 螺纹型（活接头） |
感热筒
| 被冷却流体 | 冷水和热水、油、液体 | | 最高压力 | 1.0 MPa | | 材质（感热筒） | 铜管（镀镍铬）* | | 材质（导管） | 铜管 | | 材质（螺旋管） | 不锈钢 | | 标准导管长度 | 2m | | 连接方式 | JIS Rc 螺纹型 |
- 附带保护管时，无须安装感热筒的套管（可提供不锈钢保护管）。可提供 3 米或 5 米长的导管。
温度调节范围
| 温度调节范围 (°C) | 耐压温度 (°C) |
|---|---|
| 0-35 | 75 |
| 25-70 | 110 |
| 40-100 | 140 |
冷却用感热筒的最高温度为 100°C。术语“耐压温度”指波纹管耐压时的温度。
尺寸和重量
| 公称直径 | d | L (mm) | 阀体重量 (kg) |
|---|---|---|---|
| 15A | Rc 1/2 | 160 | 3.1 |
| 20A | Rc 3/4 | 160 | 3.1 |
| 25A | Rc 1 | 160 | 3.1 |
注：感热筒共用重量为 0.6 kg。

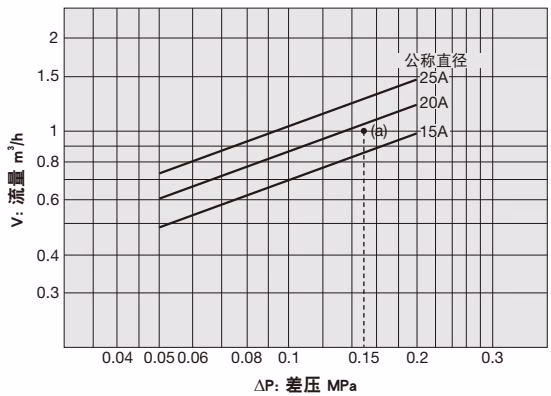

公称直径选择图表（适用于水）
怎样使用图表
选择一次压力、二次压力和流量分别为 0.3 MPa、0.15 MPa 和 1 m³/h 的温度调节器的公称直径时，先找到阀门前后的差压 (ΔP) 0.15 MPa (0.3 MPa - 0.15 MPa) 与流量 1 m³/h 的交点 (a)。由于此交点 (a) 介于公称直径 15A 与 20A 之间，故选择较大的公称直径 20A。 （流量图表仅供参考）。
结构与操作
加热感热筒会使其内部压力升高，冷却则会使压力降低。波纹管响应通过导管传递的内部压力变化而膨胀或收缩，从而使阀门打开或关闭。
对于冷却用 (OB-31U)，当感热筒的温度升高时，波纹管膨胀并对阀杆施加提升力以打开阀门；当温度降低时，弹簧对阀杆施加向下的力以关闭阀门。通过转动手柄改变弹簧的负载，可以调整设定温度。

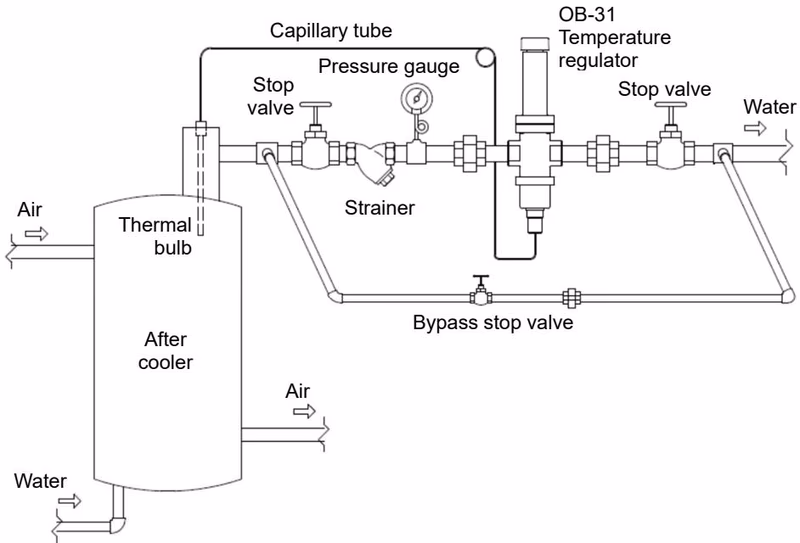

安装与配管
安装注意事项
- 务必在产品入口侧安装过滤器（60 至 80 目）。
- 务必在产品的入口和出口侧安装压力表，以便于检查运行情况。
- 确保感热筒总长度的 3/4 以上与被冷却流体直接接触。
- 导管的弯曲半径应大于 40 毫米，避免以锐角弯曲、扭曲或用力拉扯。
- 在观察温度表的同时调整设定温度，确保留有足够的时间。
