PN16
耀希达凯 (Yoshitake) TSF-11AT 是一款适用于排放冷凝水的浮球式疏水阀。它可承受最高 2.1 MPa 的工作压差。该产品采用球墨铸铁阀体和不锈钢主要部件设计，提供卓越的耐腐蚀性和耐久性。
特点
- 旋转阀塞即可实现流体 360 度全方位配管。可以在不用拆卸阀门的情况下，调整流路。
- 可对应 2.1MPa 的杠杆浮球式疏水阀。
- 无需拆卸阀门，旋转阀塞即可调整流路。
- 主要部件为不锈钢材质，具卓越耐腐蚀性和耐久性。
- 内置一个过滤器，有效地保护产品内部部件不受外来材质影响，且提高耐用性。
规格
| 型号 | TSF-11AT |
|---|---|
| 公称直径 | 32-50A |
| 适用流体 | 冷凝水 / 空气、其它非危险流体 |
| 工作压力 | TSF-11AT-5 : 0.01-0.5 MPa TSF-11AT-10: 0.01-1.0 MPa TSF-11AT-21: 0.01-2.1 MPa |
| 最高温度 | 220℃ |
| 材质 (阀体) | 球墨铸铁 |
| 材质 (浮球) | 不锈钢 |
| 材质 (阀瓣，阀座) | 不锈钢 |
| 连接方式 | JIS Rc, NPT 螺纹型 |
流动方向
TSF-11AT 的流动方向出厂设置为从左到右。当流动方向为从右到左时，请通过旋转阀塞调节流动方向。由于均压管的设置，该产品不能应用于从上到下的流动方向。

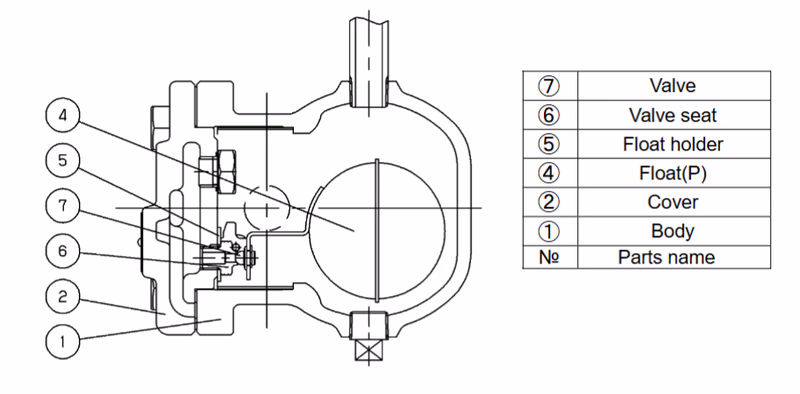

运行原理
| 序号 | 部件名称 |
|---|---|
| ① | 阀体 |
| ② | 阀盖 |
| ④ | 浮球(P) |
| ⑤ | 浮球支架 |
| ⑥ | 阀座 |
| ⑦ | 阀门 |
- 安装后，产品内部含有气体，浮球(P)④因自重下沉，因此阀门⑦处于关闭状态。
- 当冷凝水进入产品时，浮球因浮力上升而浮起，阀门⑦打开，排出冷凝水。
- 当冷凝水排出后，冷凝水液位下降，浮球受到的浮力减小，阀门⑦关闭。
- 此后通过重复操作2和3，冷凝水得以排出。

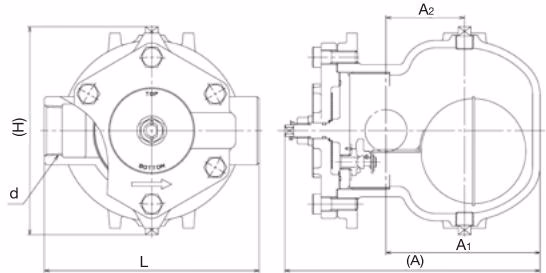

尺寸和重量
| 公称直径 | d | L | A | A1 | A2 | H | 阀塞 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 32A | Rc Or NPT 1/4 | 190 | 244 | 147 | 75 | 210 | Rc or NPT 3/8 | 10.0 |
| 40A | Rc or NPT 1 1/4 | 205 | 244 | 147 | 75 | 210 | Rc or NPT 3/8 | 10.2 |
| 50A | Rc or NPT 2 | 220 | 244 | 147 | 75 | 210 | Rc or NPT 3/8 | 10.5 |

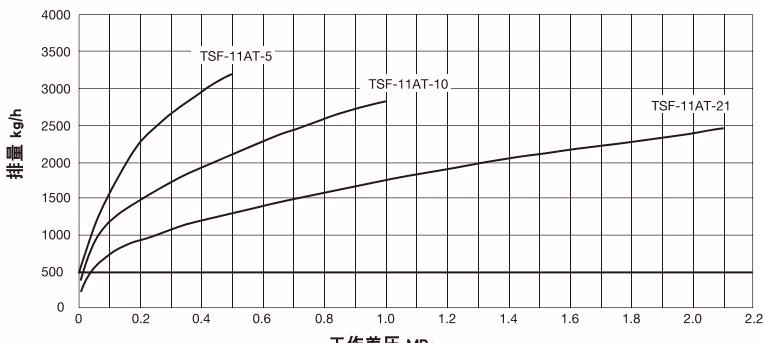

最大连续排量
安全系数
此图显示的排放流量是最大能力值。在设计一个系统时，请考虑充分的安全系数 (2 倍以上)。

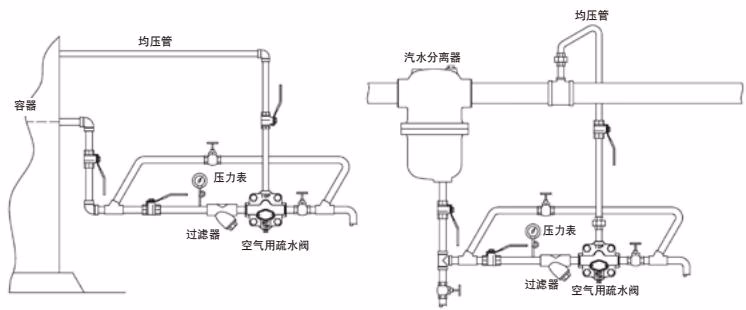

安装和管道连接示例
- 产品安装后，确保管道里无压力状况下调节铭牌方向。
- 调节流动方向后，将位于产品上方的阀塞与均压管连接。
- 用扳手固定阀塞，松开六角螺母。转动阀塞，调整铭牌的方向到位置指示“上”和“下”。调整以后，用扳手固定阀塞旋紧螺母。
安装注意事项
- 安装姿势错误会妨碍正常操作。与水平线的允许倾斜度在 ±10° 以内。
- 除非产品和管道内部的压力完全释放，否则请勿转动旋塞。强行转动旋塞可能会导致旋塞损坏。
- 确保安装均压管以防止冷凝水积聚。在产品冷凝水液位上方安装均压管。
爆炸分解图
*拆下 "TOP" 侧的堵头并安装均压管。
