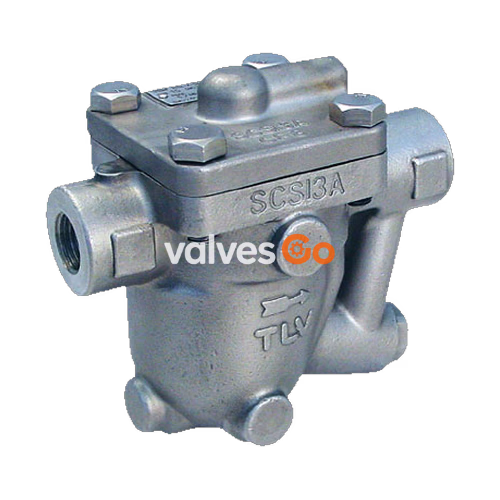

ТЛВ TLV (TLV) JH3S-X — это надежный поплавковый конденсатоотводчик из нержавеющей стали со встроенным термостатическим воздухоотводчиком (X-элемент), предназначенный для обслуживания без демонтажа с линии. Он подходит для широкого спектра применений на технологическом оборудовании малой и средней производительности с рабочим давлением до 32 бар (3,2 МПа), включая различные теплообменники, технологические нагреватели и змеевики. Устройство обеспечивает непрерывный и автоматический отвод конденсата при температуре чуть ниже температуры насыщения, используя свободно плавающий поплавок, который обеспечивает плавный отвод конденсата при изменении нагрузки.

Прецизионно отшлифованный поплавок, постоянный гидрозатвор и трехточечная посадка обеспечивают идеальную герметичность даже при отсутствии конденсата. Термостатическая капсула (X-элемент) выполняет функцию автоматического сброса воздуха при температуре, близкой к температуре пара, обеспечивая быстрый запуск системы и длительную безотказную работу. Простой доступ к внутренним деталям прямо на линии упрощает очистку и снижает затраты на техническое обслуживание.

Меры предосторожности

WARNING

НИКОГДА не подвергайте поплавок прямому нагреву. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к несчастным случаям, травмам или повреждению имущества и оборудования.

WARNING

При разборке или демонтаже изделия дождитесь, пока внутреннее давление не сравняется с атмосферным, а поверхность изделия не остынет до комнатной температуры. Демонтаж горячего устройства или устройства под давлением может привести к выбросу среды и вызвать ожоги и другие травмы.

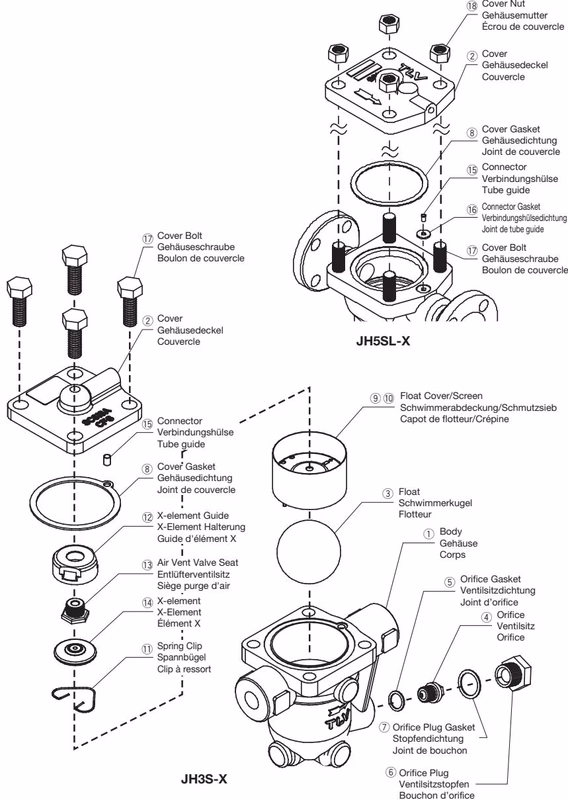

Конструкция и детали

№	Описание	Детали для ТО (M)	Детали для ремонта (R)	Поплавок (F)
1	Корпус
2	Крышка
3	Поплавок			√
4	Седло клапана		√
5	Прокладка седла	√	√
6	Заглушка седла
7	Прокладка заглушки	√	√
8	Прокладка крышки	√	√
9	Кожух поплавка		√
10	Сетчатый фильтр		√

Технические характеристики

Модель	Присоединение	Размер	№ седла	Макс. рабочее давление (PMO)	Макс. рабочая температура (TMO)	Тип воздухоотводчика
JH3S-X	Резьбовое, под приварку, фланцевое	1/2", 3/4", 1" (DN 15, 20, 25)	2, 5, 10, 14, 22, 32	До 32 бар	240 °C	X-элемент (тип C6)
JH3S-B	Резьбовое, под приварку, фланцевое	1/2", 3/4", 1" (DN 15, 20, 25)	2, 5, 10, 14, 22, 32	До 32 бар	350 °C	Биметаллический

Примечание: Максимально допустимое давление (PMA) составляет 32 бар. Максимально допустимая температура (TMA) составляет 350 °C. Данные значения относятся к прочности корпуса, а не к рабочим параметрам.

Правильный монтаж

1. Перед монтажом обязательно снимите все защитные заглушки.
2. Перед установкой конденсатоотводчика продуйте подводящий трубопровод для удаления грязи и масла.
3. Устанавливайте конденсатоотводчик в пределах допустимого угла наклона, как показано ниже. Также убедитесь, что стрелка на корпусе совпадает с направлением потока.
4. Устанавливайте конденсатоотводчик в самой нижней части трубопровода или оборудования, чтобы конденсат естественным образом стекал самотеком. Входная труба должна быть как можно короче и иметь минимум изгибов.
5. Обеспечьте правильную опору трубопровода в пределах 800 мм с каждой стороны устройства.
6. Установите байпасный клапан для отвода конденсата, а также запорную арматуру на входе и выходе для изоляции при техническом обслуживании.

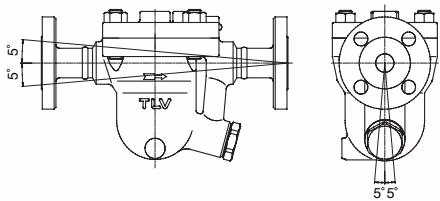

Допустимый угол наклона

Осмотр и техническое обслуживание

Эксплуатационные проверки должны проводиться не реже двух раз в год или в соответствии с условиями эксплуатации конденсатоотводчика.

Моменты затяжки (JH3S-X):

Деталь	Н·м	Размер под ключ (мм)
Болт / Гайка крышки	50	17
Седло клапана	30	10
Заглушка седла	80	24
Седло воздухоотводчика	35	19
Дренажная пробка (опция)	35	21

Проверка работоспособности

• Нормально: Конденсат отводится непрерывно вместе с паром вторичного вскипания, слышен звук потока.
• Заблокирован: Конденсат не отводится. Устройство работает бесшумно, температура поверхности низкая.
• Пролет пара: Острый пар непрерывно выходит из выпускного отверстия, слышен непрерывный металлический звук.
• Утечка пара: Острый пар выходит вместе с конденсатом, при этом слышен характерный высокий звук.

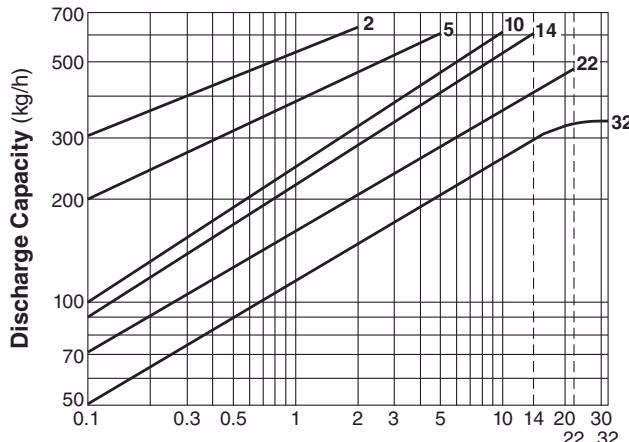

Пропускная способность
