PN16
TLV JH3S-X 是一款经久耐用的不锈钢在线维修型自由浮球式蒸汽疏水阀，带有热静力排气阀（X-元件）。该产品适用于诸如热交换器、工艺加热器或盘管伴热等各种系统，最高工作压力可达 3.2 MPaG。在工艺负荷变化时，自动调节型的自由浮球可提供连续、平稳和低速的冷凝水排放，且排放温度略低于饱和蒸汽温度。
它采用高精磨加工的浮球、持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美的蒸汽密封。内置的热静力膜盒（X-元件）具有“故障常开”特性，可自动排放接近蒸汽温度的空气，确保系统快速启动和无故障工作。所有内部零件均可在线进行清洁或更换，大幅减少了维护成本。
安全说明
WARNING
严禁对浮球进行直接加热。对浮球进行直接加热会使浮球内部压力上升而导致浮球炸裂，从而导致人员严重受伤或财产损失和设备损坏。
WARNING
应先等疏水阀内部压力降至大气压，疏水阀表面温度达到室温后方可拆卸或取下疏水阀。在疏水阀表面温度很高或内部压力未达到大气压力时拆卸或取下疏水阀仍会有流体排放，从而导致人员烫伤，其它受伤或设备损坏。

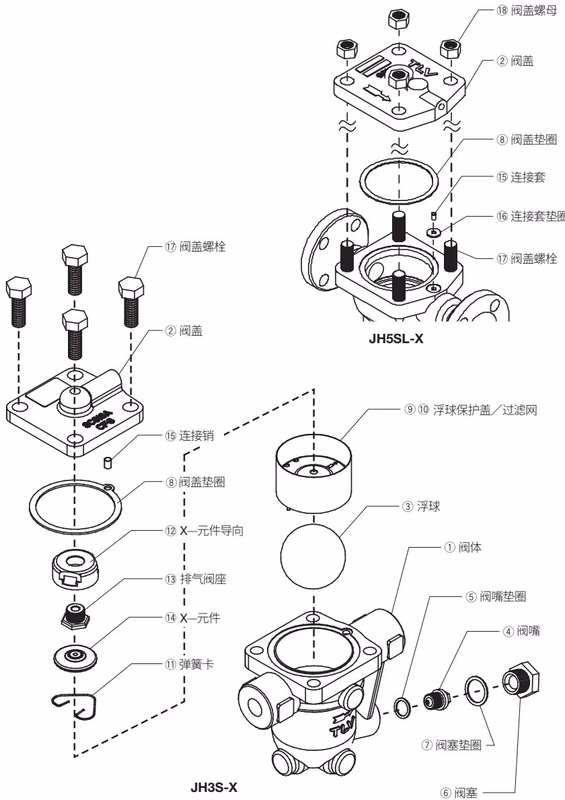

疏水阀的结构与分解图
| 序号 | 名称 | 保养部件 (M) | 维修部件 (R) | 浮球 (F) |
|---|---|---|---|---|
| 1 | 阀体 | |||
| 2 | 阀盖 | |||
| 3 | 浮球 | √ | ||
| 4 | 阀嘴 | √ | ||
| 5 | 阀嘴垫圈 | √ | √ | |
| 6 | 阀塞 | |||
| 7 | 阀塞垫圈 | √ | √ | |
| 8 | 阀盖垫圈 | √ | √ | |
| 9 | 浮球保护盖 | √ | ||
| 10 | 过滤网 | √ |
规格
| 型号 | 连接方式 | 口径 | 阀嘴编号 | 最大工作压力 (PMO) | 最大工作温度 (TMO) | 排气阀形式 |
|---|---|---|---|---|---|---|
| JH3S-X | 螺纹, 承插焊, 法兰 | 15, 20, 25 (mm) | 2, 5, 10, 14, 22, 32 | 3.2 MPaG | 240 °C | X-元件 (C6类型) |
| JH3S-B | 螺纹, 承插焊, 法兰 | 15, 20, 25 (mm) | 2, 5, 10, 14, 22, 32 | 3.2 MPaG | 350 °C | 双金属片 |
注：最大允许压力 (PMA) 为 3.2 MPaG。最大允许温度 (TMA) 为 350 °C。这是指受压外壳的设计条件，不是指操作条件。
正确的安装
- 疏水阀安装前，请先取下保护封贴。
- 疏水阀安装前，吹扫入口管内杂质及油污。
- 安装疏水阀时应特别注意确保疏水阀阀体上箭头方向与介质流动方向一致，并确保疏水阀倾斜度在允许的范围内。
- 疏水阀应安装在管路或设备的最低点，确保冷凝水在自身重力作用下自然流动。入口管尽可能短，管路上的弯管尽可能少。
- 疏水阀两端 800mm 范围内有正确的管路支撑。
- 安装旁通阀以排放冷凝水，并在疏水阀的入口端和出口端安装截止阀便于维护。
疏水阀安装倾斜度范围
检查及维护保养
疏水阀的性能检查每年至少进行两次，或根据疏水阀的使用情况进行不定期的检查。
扭矩及对边宽度参考表 (JH3S-X):
| 部件 | N·m | 对边宽度 (mm) |
|---|---|---|
| 阀盖螺栓 / 阀盖螺母 | 50 | 17 |
| 阀嘴 | 30 | 10 |
| 阀塞 | 80 | 24 |
| 排气阀座 | 35 | 19 |
| 阀塞 (选配件) | 35 | 21 |
性能检查
- 疏水阀正常工作： 冷凝水携带着闪蒸汽连续排放，且能够听到介质流动的声音。
- 疏水阀堵塞： 没有冷凝水的排放。疏水阀内无介质流动声音，疏水阀表面温度很低。
- 蒸汽吹放： 工作蒸汽从疏水阀出口处连续排放，并能听到金属连续接触的声音。
- 蒸汽泄漏： 工作蒸汽携带着冷凝水一起从疏水阀出口处排放，并伴随着高频率的声音。

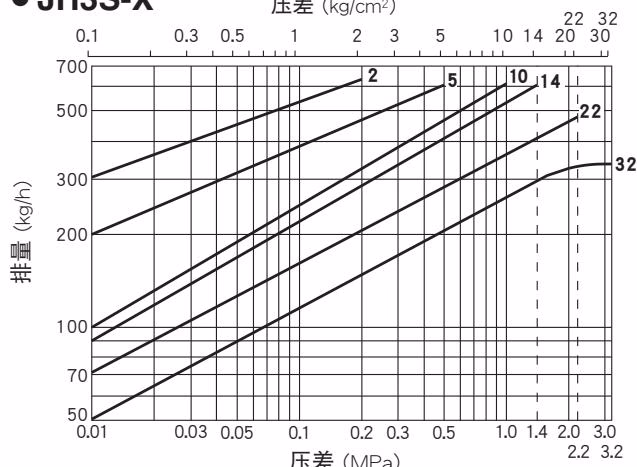

排量
