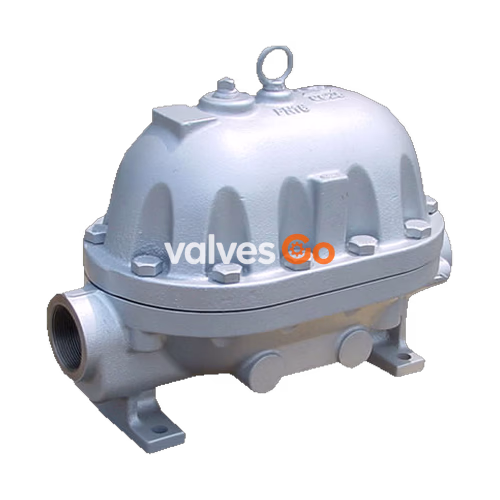

Технологические поплавковые конденсатоотводчики TLV JL9X и JLH9X, обслуживаемые на линии, оснащены термостатическим воздухоотводчиком (X-элемент) и подходят для систем высокой производительности с рабочим давлением до 3,2 МПа, таких как крупное технологическое и отопительное оборудование. Эти конденсатоотводчики непрерывно и автоматически отводят конденсат при температуре чуть ниже температуры насыщения.

Особенности

• Исключительно прочный, компактный поплавковый конденсатоотводчик с термостатическим отводом воздуха для ремонта на линии, предназначен для крупного технологического или отопительного оборудования.
• Двухседельный клапан с термически закаленным седлом и головкой клапана обеспечивает непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок.
• Самоцентрирующийся клапанный механизм с внутренними деталями из нержавеющей стали минимизирует износ.
• Термостатическая капсула (X-элемент) с функцией «нормально открытый» автоматически отводит воздух до достижения температуры, близкой к температуре пара.
• Легкий доступ к внутренним деталям на линии упрощает очистку и снижает затраты на техническое обслуживание.
• Высококачественные внутренние детали из нержавеющей стали и закаленные поверхности клапанов гарантируют надежность.

Технические характеристики

Модель	JL9X	JLH9X
Материал корпуса	Чугун FC250	Литая сталь A216/A216M Gr.WCB
Присоединение	Резьбовое, Фланцевое	Резьбовое, Под приварку внахлест, Фланцевое
Размер	DN 50 (2")	DN 50 (2")
Максимальное рабочее давление (PMO)	1.0, 1.3 МПа	1.0, 1.8, 3.2 МПа
Максимальная рабочая температура (TMO)	200 °C	240 °C

Расчетные условия корпуса

Максимально допустимое давление (PMA): 1,3 МПа (JL9X), 3,2 МПа (JLH9X). Максимально допустимая температура (TMA): 200°C (JL9X), 400°C (JLH9X). Эти данные НЕ ЯВЛЯЮТСЯ рабочими условиями. Не используйте данное изделие за пределами указанных характеристик.

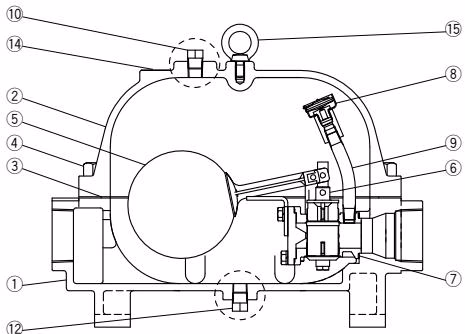

Конструкция

Конструкция заглушки крышки и сливной пробки для JLH9X немного отличается от JL9X.

№	Описание	Материал
1	Корпус	Чугун (JL9X) / Литая сталь (JLH9X)
2	Крышка	Чугун (JL9X) / Литая сталь (JLH9X)
3	Прокладка крышки	Графит / Нержавеющая сталь
5	Поплавок / Рычаг	Нержавеющая сталь
6	Блок клапана (Главный клапан)	Литая нержавеющая сталь

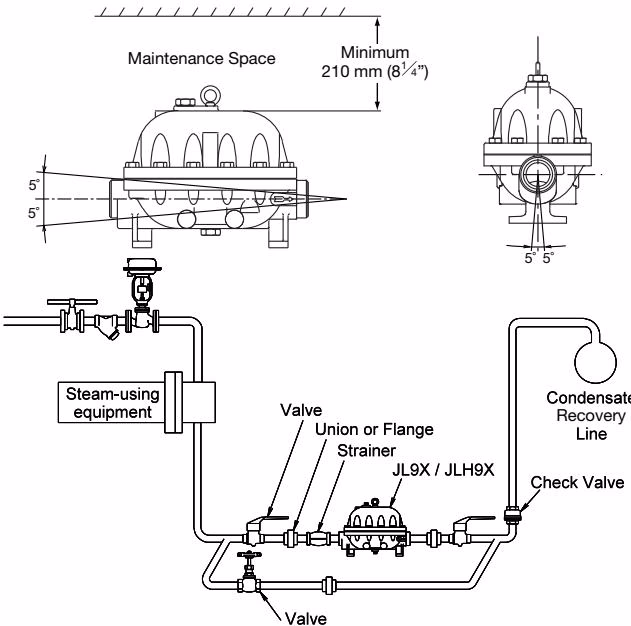

Установка и обвязка

Рекомендации по обвязке

• Установите байпасный клапан, а также запорные клапаны на входе и выходе для использования в случае выхода конденсатоотводчика из строя или при техническом обслуживании.
• Установите сетчатый фильтр (40 – 60 меш) перед конденсатоотводчиком.
• Конденсатоотводчик должен быть наклонен не более чем на 5° по горизонтали и спереди назад. Оставьте достаточное пространство над крышкой для технического обслуживания.

Примечание: Если давление на входе конденсатоотводчика превышает 0,7 МПа, для предотвращения снижения номинальной пропускной способности из-за увеличения противодавления, увеличьте размер трубопровода сразу после конденсатоотводчика до 80 мм.

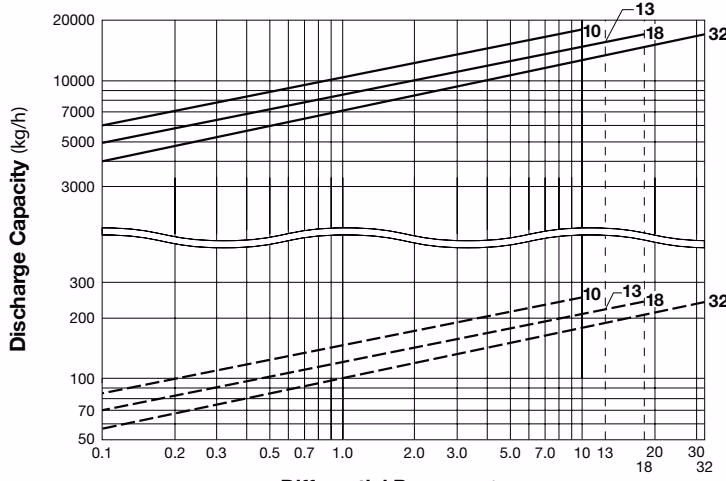

Пропускная способность

• Пропускная способность основана на непрерывном отводе конденсата при температуре на 6°C ниже температуры насыщенного пара.
• Рекомендуемый коэффициент запаса: 1,5.

DANGER

НИКОГДА не нагревайте поплавок напрямую. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к авариям, тяжелым травмам или повреждению имущества и оборудования.
