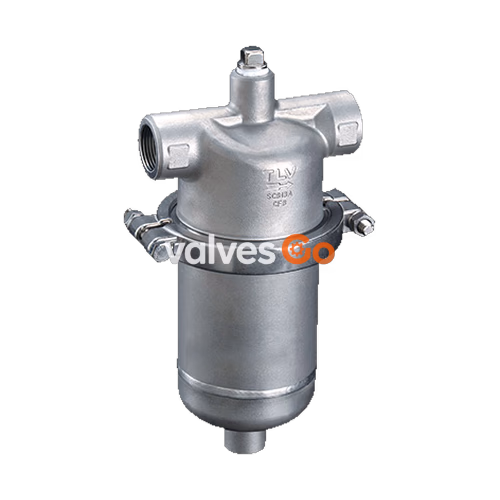

ТЛВ TLV (TLV) SF1 фильтр-сепаратор объединяет высокопроизводительный фильтр с циклонным сепаратором, который удаляет грязь, накипь и конденсат (унесенную влагу) под действием центробежной силы и гравитации. Подходит для магистралей пара и воздуха, а также для применений, требующих сухого пара и воздуха высокого качества.

Меры предосторожности

Устанавливайте изделие правильно и НЕ ИСПОЛЬЗУЙТЕ его за пределами рекомендованных диапазонов рабочего давления, температуры и других технических характеристик. Неправильное использование может привести к повреждению оборудования или сбоям в работе, что может вызвать серьезные аварии.

Особенности

• Встроенный циклонный сепаратор удаляет конденсат, грязь и накипь перед фильтрацией, продлевая цикл технического обслуживания фильтра.
• Эффективность отделения конденсата сепаратором достигает 98%.
• Легко очищаемый пятислойный фильтр из спеченной металлической сетки обеспечивает крайне низкий перепад давления в течение длительного времени.
• Компактность и малый вес.
• Соединительный хомут облегчает очистку и разборку, снижая затраты на техническое обслуживание.

Технические характеристики

Модель	SF1
Соединение	Резьбовое, под приварку враструб, фланцевое
Размер	1/2", 3/4", 1", 1-1/2", 2" / DN 15, 20, 25, 40, 50
Макс. рабочее давление (PMO)	10 barg
Макс. рабочая температура (TMO)	185 °C
Номинальная тонкость фильтрации (мкм)	0.5, 2, 5, 10, 40
Рабочая среда	Пар, воздух

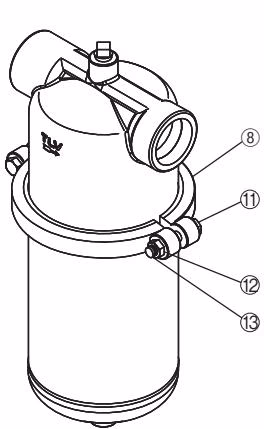

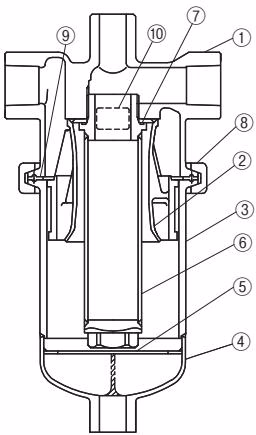

Конструкция

№	Наименование	№	Наименование
1	Корпус	8	Хомут корпуса
2	Сепаратор	9	Прокладка корпуса
3	Корпус сепаратора	10	Паспортная табличка
4	Дно сепаратора	11	Болт хомута
5	Перегородка	12	Пружинная шайба
6	Фильтр	13	Гайка хомута
7	Прокладка фильтра

Установка

Устанавливайте фильтр-сепаратор в месте, где удаление и фильтрация унесенной грязи, накипи и конденсата будут наиболее эффективными.

Руководство по установке

• Установите клапаны на входе и выходе фильтра-сепаратора, а также продувочную трубу/клапан перед впускным клапаном.
• Устанавливайте фильтр-сепаратор таким образом, чтобы стрелка на корпусе указывала направление потока, а выход конденсата находился внизу.
• Обязательно установите поплавковый конденсатоотводчик для непрерывного отвода конденсата во время работы вместе с фильтром-сепаратором.

Изделие должно быть установлено горизонтально с допустимым отклонением не более 10° по горизонтали и продольной оси. Буквы "TLV" на корпусе должны располагаться горизонтально.

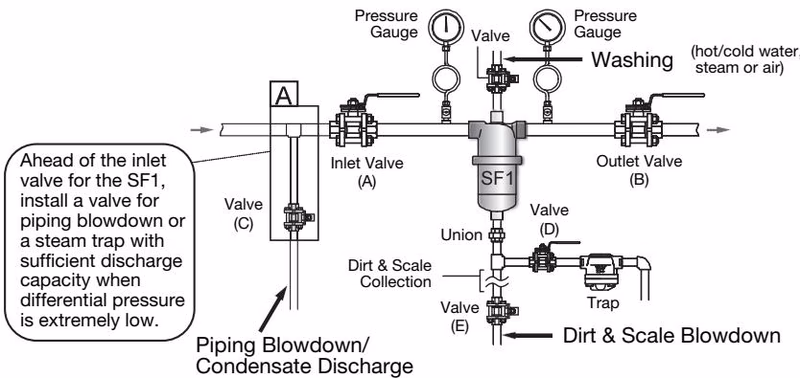

Типовая схема трубопровода

Техническое обслуживание и очистка

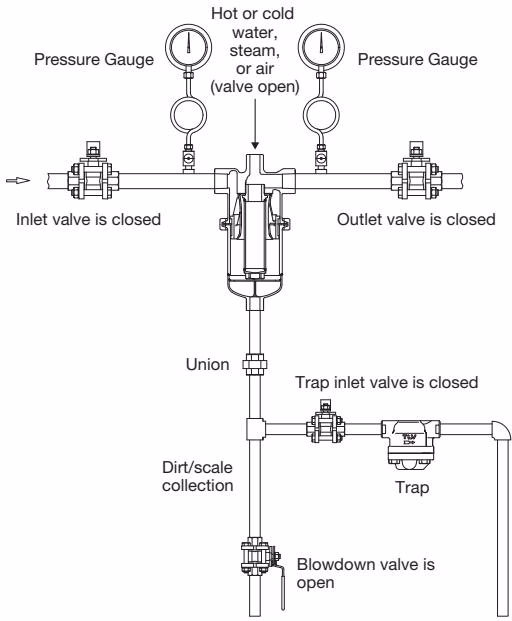

Если требуется очистка, сначала используйте метод обратной промывки, подавая горячую или холодную воду, пар или воздух через промывочное отверстие в верхней части фильтра-сепаратора. При сильном засорении разберите устройство и примените к фильтру промывку водой под высоким давлением, ультразвуковую очистку, кислотную очистку или другой подходящий метод.

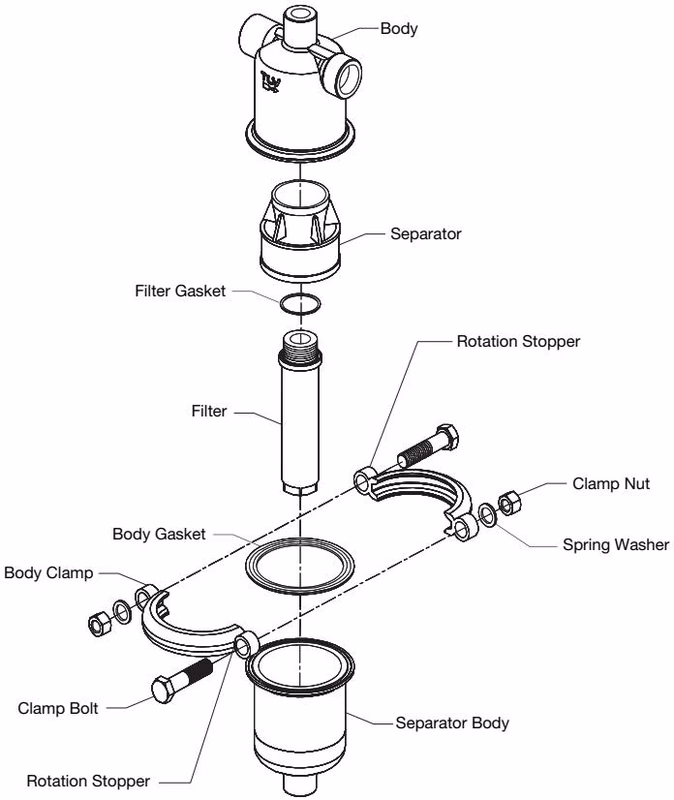

Разборка и сборка

Таблица моментов затяжки

Деталь	Размер	Момент (Н·м)	Размер под ключ (мм)
Фильтр	15, 20 мм (1/2, 3/4 in)	30	32
Фильтр	25 мм (1 in)	40	36
Фильтр	40 мм (1-1/2 in)	50	50
Фильтр	50 мм (2 in)	60	60
Хомут корпуса (гайка)	15, 20 мм (1/2, 3/4 in)	15	14 / 16
Хомут корпуса (гайка)	25 мм (1 in)	20	14 / 16
Хомут корпуса (гайка)	40 мм (1-1/2 in)	25	14 / 16
Хомут корпуса (гайка)	50 мм (2 in)	50	14 / 16
