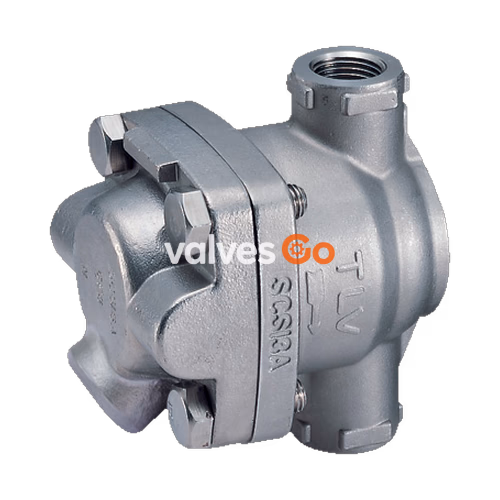

ТЛВ TLV (TLV) SS1VG-R - это поплавковый конденсатоотводчик из нержавеющей стали, предназначенный для систем сжатого воздуха и инертных газов. Оснащенный седлом из фторкаучука (FPM) и системой трехточечной посадки, он обеспечивает герметичность даже при отсутствии нагрузки. Саморегулирующийся свободный поплавок гарантирует непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок. Родственная модель SS1VG-M оснащена металлическим седлом для применения при более высоких давлениях и температурах.

Требования безопасности

WARNING

ЗАПРЕЩАЕТСЯ использовать для токсичных, легковоспламеняющихся или иных опасных сред. Данное изделие является конденсатоотводчиком, предназначенным исключительно для систем сжатого воздуха или инертных газов.

DANGER

НИКОГДА не подвергайте поплавок прямому нагреву. Поплавок может взорваться из-за повышения внутреннего давления, что приведет к несчастным случаям, серьезным травмам или повреждению имущества и оборудования.

WARNING

Устанавливайте правильно и НЕ используйте это изделие за пределами рекомендованного рабочего давления, температуры и других спецификаций. НЕ используйте это изделие при перепаде давления, превышающем максимальный рабочий перепад; это может сделать отвод конденсата невозможным.

Технические характеристики

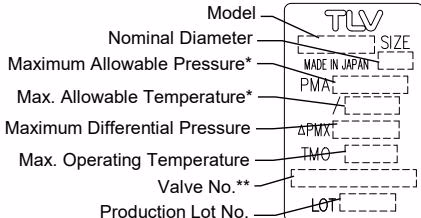

Подробные технические характеристики указаны на паспортной табличке изделия. Минимальная требуемая нагрузка по конденсату для SS1VG-M (с металлическим седлом клапана) составляет 0,5 кг/ч для поддержания гидрозатвора. Для SS1VG-R требуемая нагрузка для герметичного закрытия составляет 0 кг/ч.

Модель	SS1VG-R (седло из фторкаучука)	SS1VG-M (металлическое седло)
Присоединение	Резьбовое	Резьбовое
Диаметр	1/2", 3/4", 1"	1/2", 3/4", 1"
№ седла	10	G5, G10, G16, G21
Макс. рабочее давление (бар изб.) PMO	10	5, 10, 16, 21
Макс. перепад давления (бар) ΔPMX	10	5, 10, 16, 21
Макс. рабочая температура (°C) TMO	150	220
Мин. нагрузка по конденсату (кг/ч)	0	0,5
Рабочая среда	Воздух, инертный газ	Воздух, инертный газ

Конструкция

SS1VG-R (с седлом из фторкаучука)

SS1VG-M (с металлическим седлом)

№	Наименование	№	Наименование
1	Корпус	8	Болт крышки
2	Крышка	9	Паспортная табличка
3	Поплавок	10	Фланец
4	Седло клапана	11	Винт
5	Прокладка седла	12	Пружинная шайба
6	Сетчатый фильтр	13	Соединительная втулка
7	Прокладка крышки

Правильный монтаж

1. Перед установкой удалите все защитные заглушки.
2. Откройте входной клапан и продуйте трубопровод для удаления грязи, окалины и масла. После продувки закройте клапан.
3. Устанавливайте изделие так, чтобы стрелка на корпусе указывала направление потока.
4. Для предотвращения воздушных пробок входной трубопровод должен быть прямым, вертикальным, как можно более коротким и с минимальным номинальным диаметром 15 мм (1/2 дюйма). Если нельзя избежать горизонтального участка, он должен быть коротким.

5. Конденсатоотводчик должен устанавливаться вертикально, с наклоном не более 5° по горизонтали и вертикали.

6. Установите вентиль на выходе конденсата и отводящий трубопровод.
7. Откройте входной и выходной клапаны, убедитесь, что изделие работает правильно.

Осмотр и техническое обслуживание

Визуальный осмотр следует проводить ежедневно для проверки правильности работы изделия. Периодически (не реже двух раз в год) работу следует проверять с помощью диагностического оборудования.

Деталь	Предмет проверки
Прокладки	Проверьте на деформацию или повреждения
Сетчатый фильтр	Проверьте на засорение, коррозию или повреждения
Седло клапана	Проверьте на засорение, деформацию или царапины
Поплавок	Проверьте на наличие царапин, вмятин или воды внутри
Корпус, крышка	Проверьте на наличие повреждений или внутренних отложений

Разборка и сборка

WARNING

При разборке или демонтаже изделия подождите, пока внутреннее давление не сравняется с атмосферным, а поверхность изделия не остынет до комнатной температуры.

Моменты затяжки при сборке:

• Болт крышки: 45 Н·м (торцевой ключ 17 мм)
• Седло клапана: 15 Н·м (торцевой ключ 13 мм)
• Винт (фильтра): 0,3 Н·м (крестообразная отвертка)

INFO

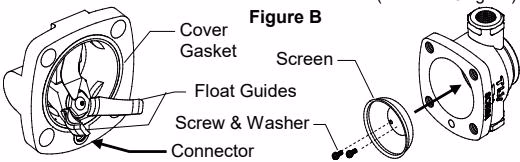

ПРИМЕЧАНИЕ: Не изменяйте положение направляющих поплавка. Герметичность не может быть гарантирована, если направляющие поплавка смещены.

Габаритные размеры

Резьбовое присоединение SS1VG

Диаметр	L (мм)	W (мм)	W1 (мм)	S (мм)	Вес (кг)
1/2"	110	103	82	85	1,6
3/4"	120	103	82	85	1,7
1"	130	103	82	85	1,8

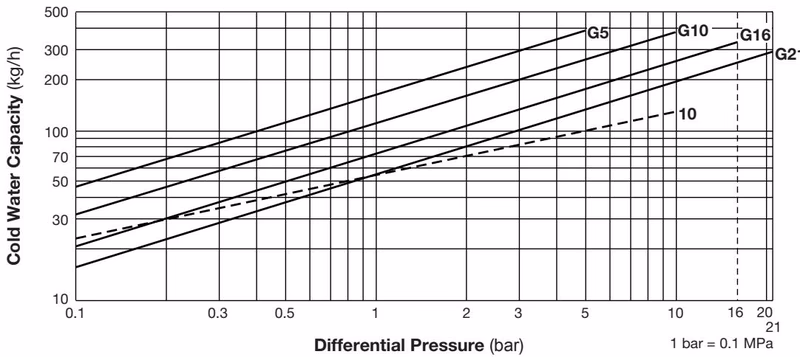

Пропускная способность

1. Цифры на графике обозначают номер седла.
2. Перепад давления - это разность давлений на входе и выходе конденсатоотводчика.
3. График применим для конденсата с температурой ниже 100°C.
4. Пропускная способность указана для жидкости с удельным весом 1.
5. Рекомендуемый коэффициент запаса: не менее 1,5.
