Ёситакэ (Yoshitake) MS-3-13 — это бесшумный нагреватель, предназначенный для использования с паром. При установке на конце трубопровода он эффективно снижает уровень шума при впрыске пара. Нагреватель имеет простую и надежную конструкцию и изготовлен из коррозионностойкой литой нержавеющей стали.

Особенности

• Уровень шума можно снизить, установив устройство на конце трубопровода.
• Простая безотказная конструкция.
• Изготовлен из коррозионностойкой нержавеющей стали (MS-3-13).

Технические характеристики

Характеристика	Значение
Рабочая среда	Пар
Рабочее давление	0.05-0.7 МПа
Макс. предел температуры	60℃
Материал	Литая нержавеющая сталь (SCS13)
Присоединение	Резьба JIS Rc

Размеры и вес

Номинальный размер	d	L	L1	L2	H1	Вес (кг)
15A	Rc 1/2	100	50	50	25	0.4
20A	Rc 3/4	110	55	55	30	0.4
25A	Rc 1	140	70	70	35	0.8
32A	Rc 1-1/4	180	90	90	45	1.0
40A	Rc 1-1/2	200	100	100	50	2.0
50A	Rc 2	270	130	140	65	4.0

Конструкция и детали

№	Наименование детали	Материал
1	Корпус	Литая нержавеющая сталь (SCS13)

Выбор номинального диаметра

Примечание: Вышеуказанный расход приведен только для справки.

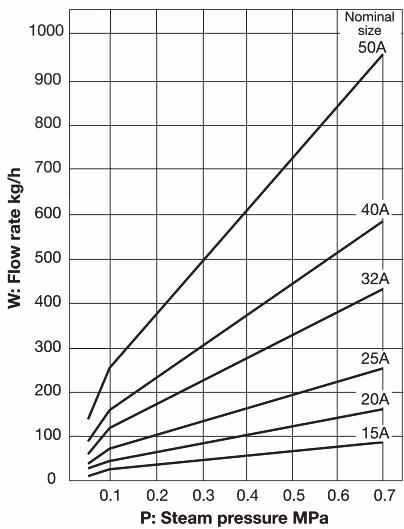

Формула для расчета необходимого номинального размера Объем пара «W», необходимый для повышения температуры воды на «B» градусов Цельсия за «A» времени, рассчитывается следующим образом: W = (B × Q) / (500 × A) На основе полученных значений объема пара (W кг/ч) и давления пара (P МПа) выбирается подходящий номинальный размер с помощью графика выбора.

Шумовые характеристики

Характеристики шума пара зависят от таких факторов, как размер и форма резервуара для жидкости, а также от положения глушителя. Используйте приведенные ниже графики в качестве справочных. Уровень шума измеряется на высоте 1 метр над поверхностью воды.

Давление пара: 0.3 МПа

Давление пара: 0.5 МПа

Монтаж и эксплуатация

Меры предосторожности при монтаже

Внимание

1. Бесшумный нагреватель должен быть установлен на расстоянии 300 мм или более от стенок и дна резервуара. Поток жидкости может вызвать вибрацию в резервуаре.
2. Используйте устройство в пределах максимально допустимого предела температуры для звукового предупреждения. В противном случае возникнет вибрация в резервуаре и трубопроводе.

Рекомендации

• Для достижения запланированного результата, пожалуйста, полностью используйте график выбора номинального размера.
• Существуют различные способы установки; при выборе положения впрыска учитывайте размер резервуара и другие факторы.
• Погружайте изделие в жидкость в резервуаре. Если это неизбежно, устанавливайте его как можно ближе к поверхности воды.
• В трубопроводе рекомендуется установить вакуумный прерыватель VB-7 для предотвращения обратного потока при остановке подачи пара.

Примеры трубопроводов

Меры предосторожности при эксплуатации

Предупреждение

1. Не прикасайтесь к изделию голыми руками. Несоблюдение этого предупреждения может привести к ожогам или травмам.
2. Погружайте изделие (в случае примера 3 — конец трубы) в воду (жидкость) в резервуаре. Пар может вырваться наружу и вызвать ожоги.
