结构紧凑

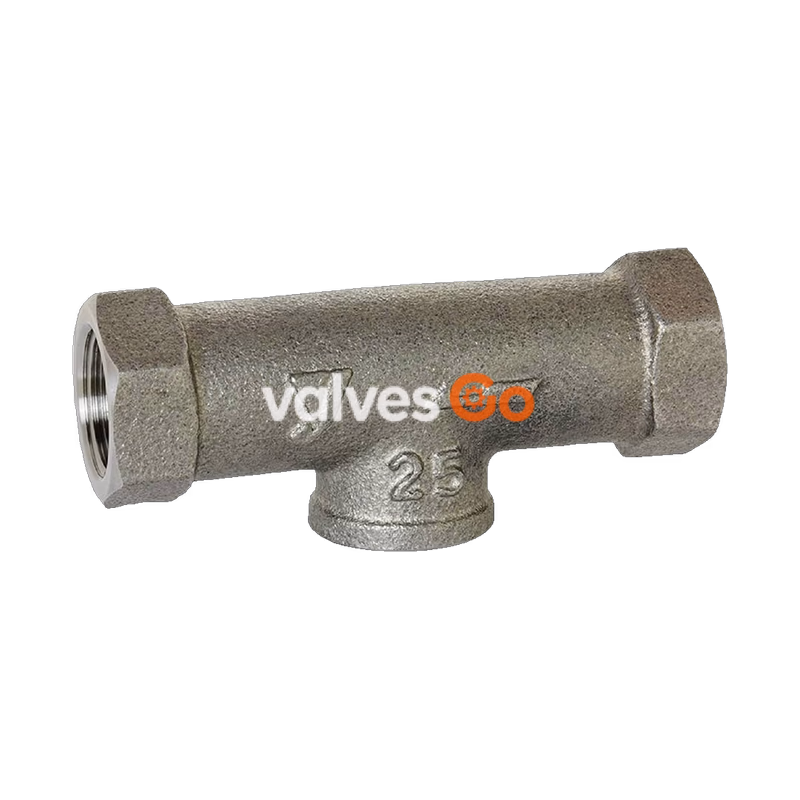

耀希达凯（Yoshitake）MS-3-13 是一款专为蒸汽应用设计的消音加热器（静音加热器）。连接在管道末端即可在蒸汽喷射时有效降低噪音。该加热器具有结构简单、无故障的特点，且采用耐腐蚀的不锈钢材质（SCS13）制造。
特点
- 连接在管道末端即可降低噪音。
- 结构简单，无故障。
- 采用耐腐蚀的不锈钢材质制造（MS-3-13）。
规格
| 规格 | 参数值 |
|---|---|
| 适用流体 | 蒸汽 |
| 工作压力 | 0.05-0.7 MPa |
| 最高报警温度极限 | 60℃ |
| 材质 | 铸造不锈钢（SCS13） |
| 连接方式 | JIS Rc 螺纹型 |

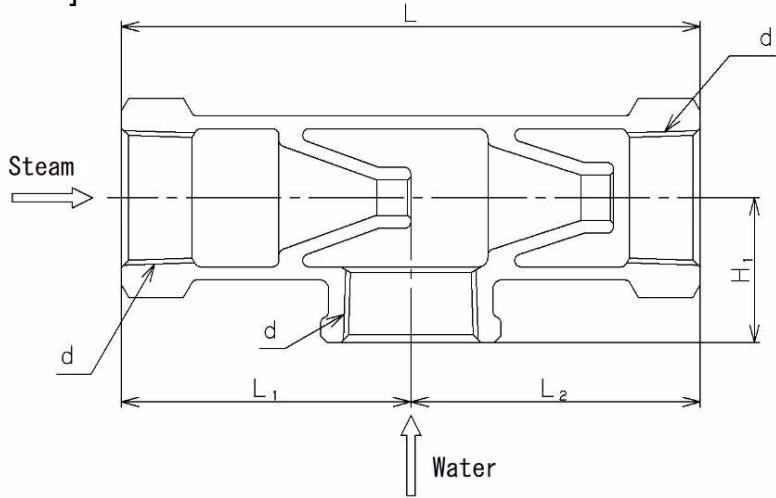

尺寸与重量
| 公称直径 | d | L | L1 | L2 | H1 | 重量 (kg) |
|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 100 | 50 | 50 | 25 | 0.4 |
| 20A | Rc 3/4 | 110 | 55 | 55 | 30 | 0.4 |
| 25A | Rc 1 | 140 | 70 | 70 | 35 | 0.8 |
| 32A | Rc 1-1/4 | 180 | 90 | 90 | 45 | 1.0 |
| 40A | Rc 1-1/2 | 200 | 100 | 100 | 50 | 2.0 |
| 50A | Rc 2 | 270 | 130 | 140 | 65 | 4.0 |
结构与部件
| 序号 | 部件名称 | 材质 |
|---|---|---|
| 1 | 本体 | 铸造不锈钢 (SCS13) |

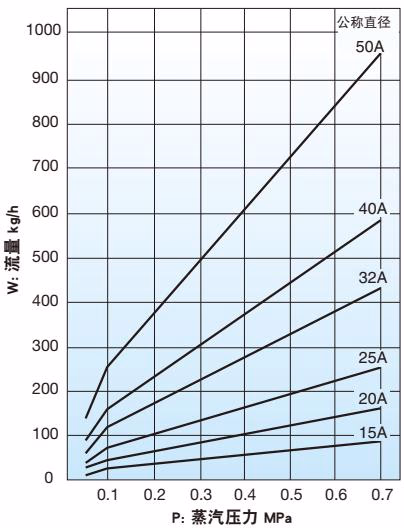

公称直径选择
注：图表流量为参考值。
所需公称直径的计算公式 在“A”时间内将水量温升“B”摄氏度所需的蒸汽量“W”计算如下： W = (B × Q) / (500 × A) 根据计算得出的蒸汽量（W kg/h）和蒸汽压力（P MPa），在“公称直径选择图表”中选择合适的公称直径。
噪音特性
蒸汽噪音特性图表与液体储罐的尺寸和形状以及消音器的位置等因素有关。用该图表作为参考。噪音值是在水面上方1米处测量的数值。
蒸汽压力：0.3 MPa
蒸汽压力：0.5 MPa
安装与操作
安装注意事项
注意
- 消音加热器应安装在距离储罐壁和底部 300mm 以上的位置。液体的流动可能会在储罐内产生振动。
- 请在最高报警温度极限范围内使用。否则储罐和管道会发生振动。
建议
- 为了达到预期的效果，请充分利用公称直径选择图表。
- 安装方法有多种，请结合储罐的尺寸等因素考虑喷射位置。
- 将产品完全浸入储罐内的液体中。如果在不可避免的情况下，请尽量靠近水面安装。
- 建议在管道中安装 VB-7 真空破坏阀，以防止蒸汽停止时发生回流。

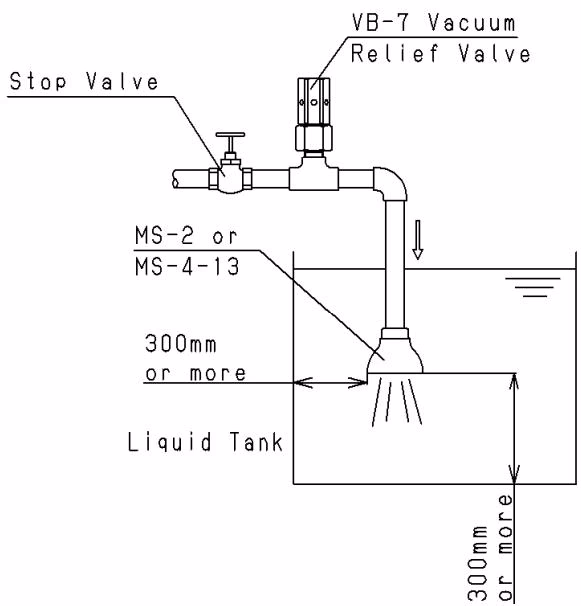

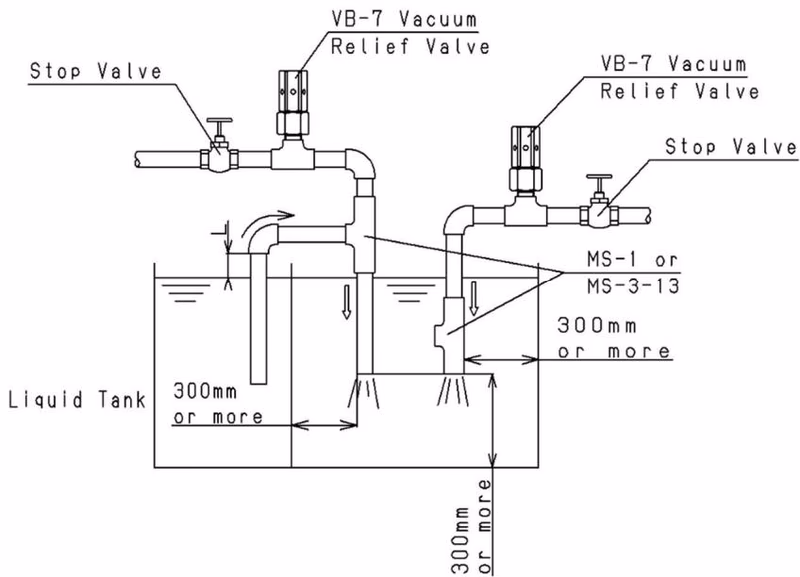

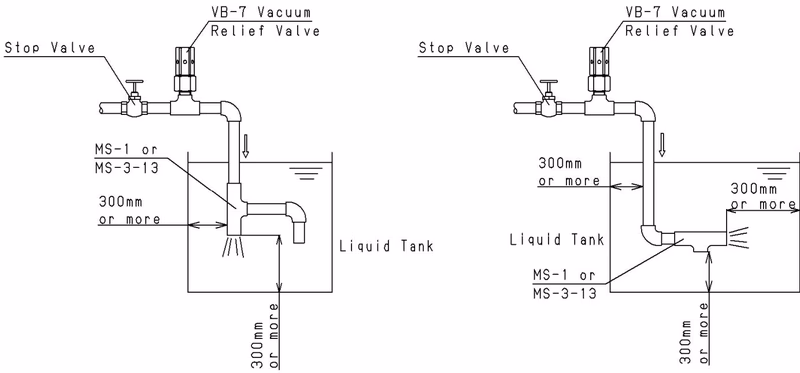

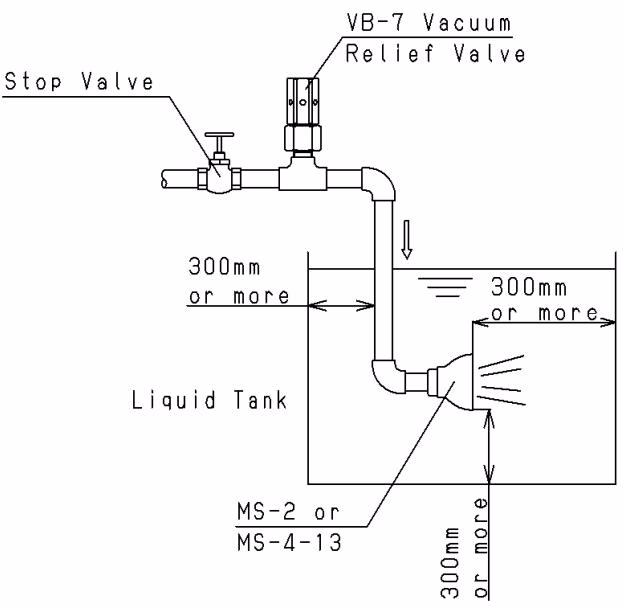

管道示例
操作注意事项
警告
- 请勿裸手触摸产品。不遵守此注意事项可能会导致烫伤或受伤。
- 请将产品（在示例3的情况下为管道末端）浸入储罐的水（液体）中。否则蒸汽可能会喷出并导致烫伤。
