铸铁材质
阿姆斯壮（Armstrong）2000 系列全不锈钢倒置桶型蒸汽疏水阀汇总了能源、安装和更换三个重要方面的节省。在倒置桶疏水阀的优势基础上，360° 万向接头提供了快速、简便的在线延续性，几乎不需要重新接管即可安装在任何配置类型的管道上。您既可以享受倒置桶疏水阀带来的高效、长期可靠运行，同时还可以享受全不锈钢材质带来的各种益处。
万向接头提供快速在线更换，连接方式有螺纹（NPT或BSPT）连接、承插焊连接和法兰连接。同时备有带内置过滤器的 IS-2 接头供选。
特点与优势
- 耐磨、防腐性能： 自由浮动的导向杠杆机构无磨擦，所有可能磨损点都已加固。全不锈钢材质提供超强防腐性能，确保长期可靠运行。
- 实际上无蒸汽损失： 蒸汽无法到达水封的排水阀瓣，因此无蒸汽泄漏损失。
- 运行可靠： 疏水阀只有两个运动部件——阀门杠杆和倒置桶，结构简单，直接操作，无卡阻。随着阀门开启，空气和凝结水被捕集并排出。
- 连续排放空气和二氧化碳能力： 倒置桶顶部的排气孔可连续自动排放空气和二氧化碳，不会形成冷滞后或气阻。
- 耐水击： 开放的倒置桶或浮球不受水击的破坏。
- 良好的耐背压性能： 疏水阀的运行由蒸汽和水的密度差控制，凝结水回水管线中的背压对疏水阀开启或关闭无任何影响。
- 免受污物困扰： 凝结水在倒置桶底部边缘的流动使得底部的沉积物处于悬浮状态，直至它们随凝结水一起排放掉。
- 防冻结： 全封闭、抗震性能好的 304 不锈钢外壳，可有效耐冻结，无损坏。
最高工作条件
最高允许压力（壳体设计）：
- 2010, 2011 型： 28 bar @ 427°C (400 psig @ 800°F)
- 2022, 2022C 型： 45 bar @ 315°C (650 psig @ 600°F)
最高工作压力：
- 2010 型： 14 bar (200 psig)
- 2011 型： 28 bar (400 psig)
- 2022, 2022C 型： 45 bar (650 psig)
主要零件材料
| 部件名称 | 材料 |
|---|---|
| 阀体 | ASTM A240 Gr.304L 不锈钢 |
| 内部导向管 / 杠杆 / 倒置桶 | 304 不锈钢 |
| 阀座 / 阀瓣 | 17-4PH H900 |
| 接头 (标准及 IS-2) | 304 不锈钢 (IS-2 本体为 ASTM A351 Gr.CF8) |
| 法兰 | 碳钢 |
| 连接器的垫片 | 304 不锈钢，非石棉缠绕材料 |
选项与接头形式
360° 接头形式：
- 标准接头
- 带内置过滤器的 IS-2 接头
- 带内置过滤器及排污阀的 IS-2 接头
选项：
- 适用于 2010/2011 型的 Insu-Pak™ 保温套
- 适用于 2011/2022 型的不锈钢防冻排污阀
- 适用于 2011/2022 型的探头连接
外形及连接尺寸
INFO
注意：所有接头在安装和拆卸疏水阀时，请预留 2-1/2” (约 64 mm) 的操作空间。
| 2000系列倒置桶型蒸汽疏水阀外型尺寸 (IS-2 螺纹/承插焊及焊接法兰) | 2010 | 2011 | 2022 |
|---|---|---|---|
| 公称通径 DN | DN15, DN20, DN25 | DN15, DN20, DN25 | DN15, DN20, DN25 |
| A mm | 68 | 68 | 98 |
| C mm | 89 (DN15/20), 102 (DN25) | 89 (DN15/20), 102 (DN25) | 89 (DN15/20), 102 (DN25) |
| D mm | 127 | 152 | 194 |
| 重量 Kg | 4.0 ~ 6.3 | 4.1 ~ 6.4 | 4.8 ~ 6.9 |
(注：重量为近似值，法兰连接重量以 ASME B16.5 为标准。)
排量图
TIP
注意：由于阀嘴位于阀门顶部，倒置桶疏水阀处理污物及铁锈的能力要优于其它类型的疏水阀。但是在污物较多的场合中，则要慎用阀嘴较小的疏水阀。

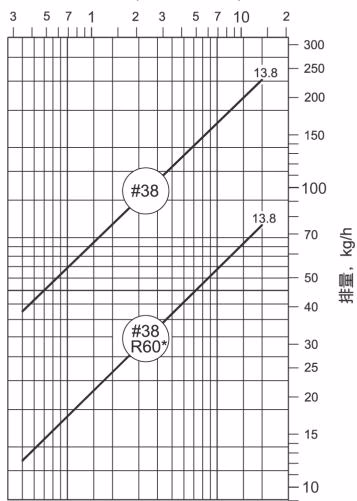

2010 型疏水阀排量图

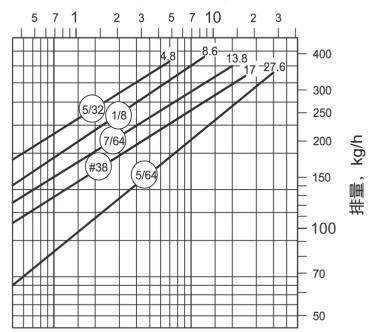

2011 型疏水阀排量图

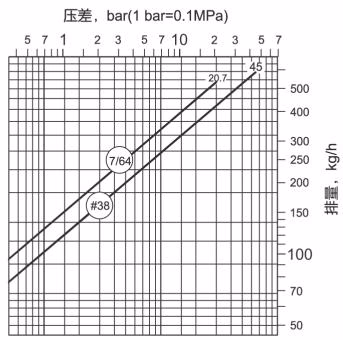

2022 型疏水阀排量图
安装与维护说明
蒸汽疏水阀的安装对于产品将来的使用和维护十分重要。请参考以下说明，以使安装更为简单：
- 安装疏水阀之前，用蒸汽或压缩空气吹扫清洗管道，并对疏水阀前的过滤器进行排污。
- 将疏水阀安装在排水点下方，靠近垂直的凝结水收集点，容易进行检查和维修的地方。
- 如果有特别说明或管线较脏，要在疏水阀前安装过滤器。
- 在管道外螺纹上尽量减少使用管道粘接剂或特氟隆带。末端螺纹不作处理，以防止密封剂进入到系统中。
- 为了确保阀门的正常运行，阀体应竖直安装在与视线垂直的位置。
WARNING
仅限在交叉线标出的阴影部分位置用扳手进行固定操作。在标明的位置之外用扳手固定 2000 系列连接头，会导致阀座垫片损坏。
- 请注意疏水阀标签上标明的压力限制。不要超过疏水阀标签及阀体上标明的最大压差（进口和出口的压力之差）。如超过最大压差，将导致疏水阀关闭锁死。
- 闭式回水系统： 在疏水阀两侧均安装一截止阀，并在疏水阀出口和下游截止阀间安装一测试阀，将便于对疏水阀进行更换和测试。
- 所有倒置桶型疏水阀要求阀内形成水封。开启时，将进水阀慢慢打开，以使疏水阀进入工作状态。
维护： 当怀疑蒸汽疏水阀出现故障时，可通过观察疏水阀的排水情况进行确定。除非负荷极低，倒置桶型疏水阀为间歇排水。如果疏水阀关闭锁死，应检查其压差是否超过规定的最大压差。如果蒸汽疏水阀排放新鲜蒸汽，将进水阀关闭几分钟，然后慢慢打开，以使疏水阀进入工作状态。要注意区别闪蒸汽与新鲜蒸汽。
