斯派莎克（Spirax Sarco）PTFE 阀杆密封组件（位置C）是专为 Spira-trol KE 和 L 系列两通控制阀设计的原装备件。该套件包含 V型 PTFE 填料和垫片组，可确保可靠的阀杆密封，防止在高达 250 °C（最大连续操作温度 220 °C）的标准温度应用中发生泄漏。它兼容 DN15 至 DN300 口径的平衡和非平衡配置阀门。

本阀杆密封组件（位置C）是 Spira-trol KE73 二通控制阀 及 KE/L 系列阀门的原装备件。

安全信息：PTFE 密封

安全注意——操作警示

PTFE 在其工作温度范围内性能稳定，但当加热到烧结温度时，会产生气态分解物或烟气，人体吸入这些烟气时会产生不舒适感。在靠近 PTFE 材料附近安装排气通风装置，这可以很容易地避免吸入这些烟气。

烟草受 PTFE 污染后会在燃烧期间产生聚合物烟气，因此在使用 PTFE 的工厂车间应严禁吸烟。同时也要避免弄脏衣服，尤其是口袋。建立良好的个人卫生习惯，勤洗手并注意残留在手指甲上的 PTFE 小颗粒。

装有 PTFE 组件的阀门不能承受接近或超过 260 °C (500 °F) 的温度，一旦超过会释放出有毒气体，吸入后会引起暂时不适。因此有必要在所有存在 PTFE 的场所严禁吸烟，因为人体吸入受烟草污染的 PTFE 小颗粒燃烧烟气后会产生“聚合物烟气病”。

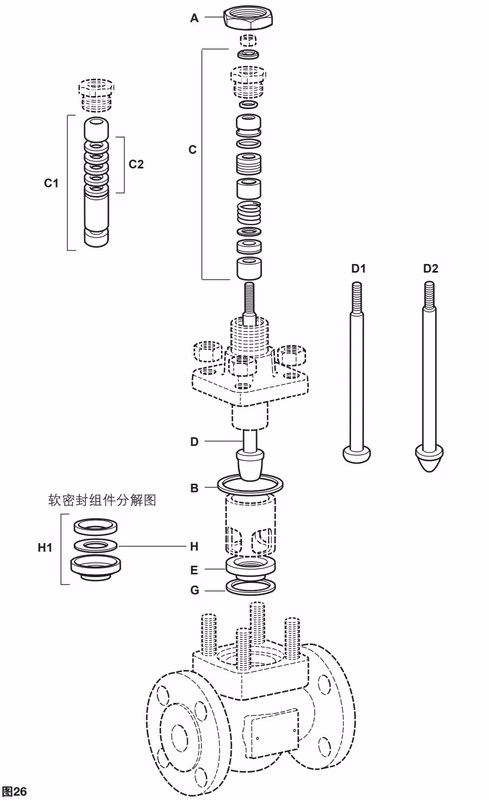

可供备件 (位置 C)

可供备件用实线表示。用虚线或灰线表示的部件不能作为备件提供。

阀门类型	备件描述	位置
DN15-DN100 SPIRA-TROL (K和L系列)	阀杆密封组件 - V型 PTFE	C
DN125-DN300 SPIRA-TROL 不平衡阀芯 (K系列)	阀杆密封组件 - PTFE	C
DN125-DN300 SPIRA-TROL 平衡阀芯 (K系列)	阀杆密封组件 - PTFE	C

如何订购备件

通常订购备件时，使用“备件描述”栏内的描述，并注明阀门口径和型号，包括产品的详细说明。

例： 1套 PTFE 阀杆密封组件，用于斯派莎克 1" Spira-trol™ 二通控制阀 LEA31 PTSUSS.2 Cv 12。

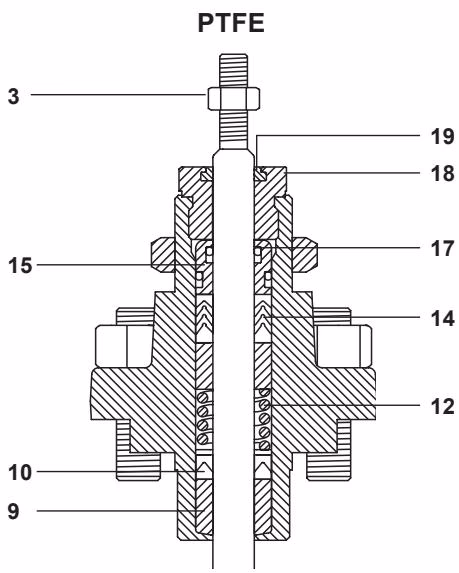

维护：更换 PTFE 阀杆填料

INFO

此步骤必须在从阀体上取下阀盖之后进行。在进行任何操作之前，确保阀门已泄压、介质已排空，并且已正确隔离。

1. 取下锁紧螺母 (3)，填料压盖螺母 (18)。
2. 取下阀芯和阀杆 (8)。
3. 取下填料压盖螺母 (18)。
4. 从填料压盖螺母中取下刮环 (19) 并妥善处理。
5. 确保压盖螺母 (18) 的凹槽和内径干净且没有损坏。
6. 取出填料组件并丢弃 (9, 10, 11, 12, 13, 15, 16 和 17)。
7. 清洁填料函。
8. 按照下图所示的顺序安装新的填料组件。
9. 取下并丢弃塑料安装工具。
10. 将刮环 (19) 安装在压盖螺母 (18) 中。
11. 在拧上填料压盖螺母之前，在填料压盖螺母的螺纹上涂上一薄层防锁润滑剂，拧入两到三圈。此时填料不能被显著压缩。

最后调整

在重新安装阀盖后，必须对压盖进行最后的调整。

• PTFE 填料的安装： 拧紧填料螺母 (18) 直到达到同阀盖之间的金属与金属的接触。
• 扭矩设置： DN15 至 DN100 的扭矩为 20 Nm，DN125 至 DN200 的扭矩为 50 Nm。
