斯派莎克（Spirax Sarco）PN9000 系列膜片组件为气动执行器的压力室提供了关键的替换部件。该组件专为 PN9100、PN9200 和 PN9300 型号设计，包含全滚动膜片（部件 4）和密封“O”型圈（部件 9）。标准膜片由加强型 NBR 制造，确保在整个操作行程内具有良好的线性度，同时提供适用于高温应用的 EPDM 版本。

材质与操作限制

部件	材质	温度范围
膜片 (标准)	加强 NBR	-20 °C 至 +110 °C
膜片 (T 型)	EPDM	-20 °C 至 +130 °C
“O”型圈	Viton	-

警告：弹簧减压危险

膜片隔罩内压缩的弹簧有很大的弹力。执行器盒盖上有 3 套长螺栓（23）。这些螺栓必须在其他螺栓取下后最后取下，同时应保证均匀松开，防止盒盖变形，并防止弹簧预紧力失控和快速释放。

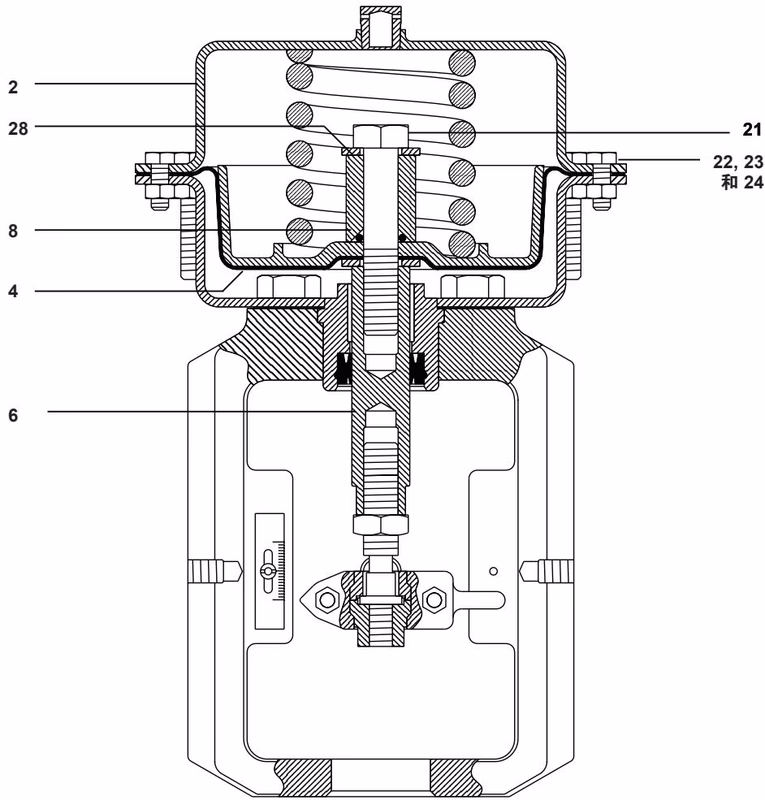

如何安装：PN9000E（弹簧伸张型）

1. 将执行器从阀门上取下。
2. 在释放弹簧预紧力前，用基于 PTFE 的润滑剂润滑 3 根长的六角螺栓。
3. 松开并取下执行器盒盖的短螺栓和螺母（22，23 和 24）。
4. 用扳手固定住每个螺母，旋转三根长六角螺栓几圈。取下螺栓和上盒盖（2）。
5. 取下弹簧（5），用扳手固定执行器主轴（6），松开螺栓（21），取下隔板（8）、“O”型圈（9）、垫片（28）、膜片板（3）、最后取下膜片（4）。
6. 安装新的膜片（4），按照相反的顺序重新安装所有的部件，注意不要损坏“O”型圈。建议：在拧紧螺栓之前，在轴（6）的上部螺纹涂上 Loctite 243。
7. 使用两个扳手固定主轴（6）拧紧螺栓（21）。参考推荐拧紧扭矩表。
8. 安装上盒盖（2），拧紧螺栓和螺母（22，23 和 24）。

注意

为保证执行器的膜片均匀平铺在下盒盖上，需要将主轴托住。均匀拧紧盒盖螺栓以防止盒盖变形。为防止膜片变形，在所有的螺栓都安装上之前不能将某些螺栓拧紧。应逐渐将所有的螺栓同时最后拧紧。

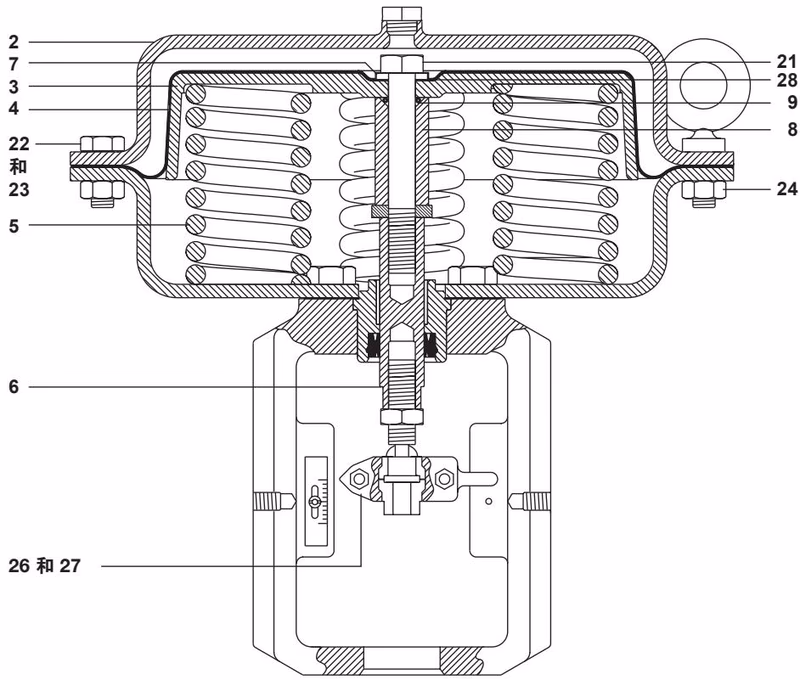

如何安装：PN9000R（弹簧回缩型）

1. 将执行器从阀门上取下。
2. 在释放弹簧预紧力前，用基于 PTFE 的润滑剂润滑 3 根长的六角螺栓。
3. 松开并取下执行器盒盖的短螺栓和螺母（22，23 和 24）。
4. 用扳手固定住每个螺母，旋转三根长六角螺栓几圈。取下螺栓和上盒盖（2）。
5. 用扳手固定执行器主轴（6），松开并取下螺栓（21）。
6. 注意不要弄坏安装在膜片支撑板（3）和隔板（8）之间的“O”型圈（9），取下垫片（28）和膜片（4）。
7. 安装新的膜片（4），按照相反的顺序重新安装所有的部件，确保弹簧的正确位置。建议：在拧紧螺栓之前，在轴（6）的上部螺纹涂上 Loctite 243。
8. 使用两个扳手固定主轴（6）拧紧螺栓（21）。参考推荐拧紧扭矩表。
9. 安装上盒盖（2），拧紧螺栓和螺母（22，23 和 24）。

推荐拧紧扭矩表

执行器系列	盒盖螺栓 (22, 23 和 24) 尺寸	扭矩 (N m)	扭矩 (lbf ft)	锁定螺母 (21) 尺寸	扭矩 (N m)	扭矩 (lbf ft)
PN9100	M6	7	5.2	M12	40	29.5
PN9200	M10	35	26.0	M12	40	29.5
PN9300	M10	35	26.0	M12	40	29.5

如何订购备件

订购时请使用描述“膜片组件”并指明执行器的型号。例如：1套斯派莎克 PN9120 气动执行器的膜片组件。
