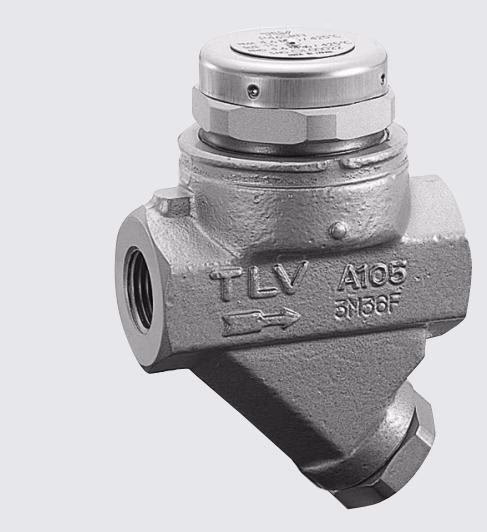

TLV P46SRW 是一款带有热静力排空气装置的热动力圆盘式蒸汽疏水阀。该系列可用于 0.03 至 4.6 MPaG 的中等负荷工艺系统而无需任何调节，适用于蒸汽主管、蒸汽旁路及伴热管等冷凝水的排放。疏水阀排放略低于饱和蒸汽温度的冷凝水。内置的双金属环式热静力空气排放装置可确保在启动时快速排出空气和冷凝水，大大缩短启动时间。

特点

• 可在线更换阀门内件。
• 空气夹套减少了无负荷时的阀门动作。
• 高精磨的圆盘提供了良好的蒸汽密封，无“空气绑”。
• 内置大流通面积过滤网，减少故障率。
• 双金属环式热静力空气排放装置确保快速启动。
• 不锈钢工作表面经硬化处理。

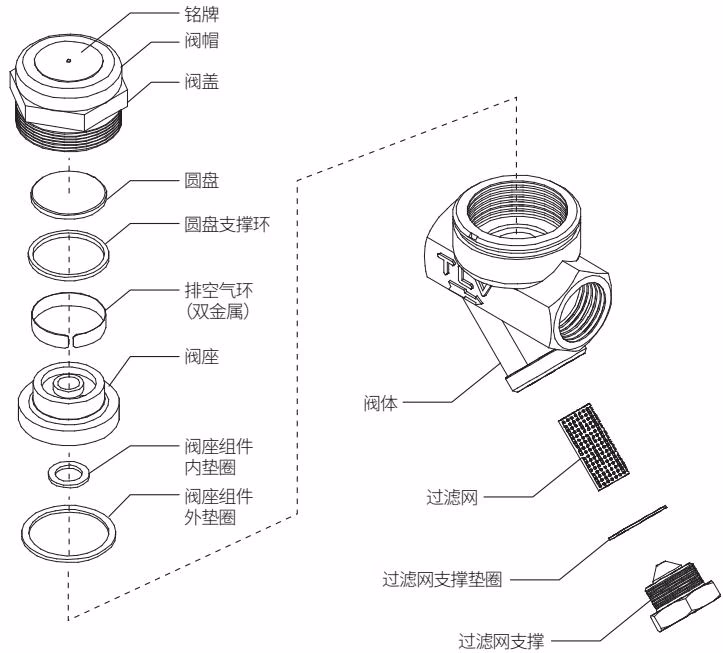

疏水阀的结构与分解图

序号	名称	序号	名称
1	阀体	8	铭牌
2	阀座	9	阀座组件内垫圈
3	阀盖	10	过滤网
4	圆盘	11	过滤网支撑垫圈
5	圆盘支撑环	12	过滤网支撑
6	排空气环 (双金属)	13	阀帽
7	阀座组件外垫圈

正确的安装与管路布置

WARNING

请正确安装本产品，并不要超越指定的工作压力、工作温度和其它特定条件范围使用本产品。确保冷凝水流量在指定范围内。如果冷凝水流量超过疏水阀最大排量，将导致冷凝水积存，从而导致设备性能下降或损坏。

1. 产品安装前，请先取下保护封贴，并吹扫入口管内杂质及油污。
2. 本产品可采用水平或垂直安装，应确保产品上箭头方向与介质流动方向一致。
3. 产品应安装在管路或设备的最低点，确保冷凝水在自身重力作用下自然流动。入口管尽可能短，弯管尽可能少。
4. 产品两端 800 mm 范围内应有正确的管路支撑。
5. 安装旁通阀以排放冷凝水，并在入口端和出口端安装截止阀便于维护。
6. 集水管口径应符合要求。为避免杂质直接进入疏水阀，集水管应安装在距离 T 型管底部 25-50 mm 处。

性能检查

如果疏水阀出口端直接排空，可进行目测检查；否则可借助 TLV TrapMan 等诊断仪器。

状态	描述
正常	相隔较长一段时间后疏水阀短时排放。冷凝水排放时同时出现闪蒸汽。
堵塞	没有冷凝水的排放。疏水阀内无介质流动声音，表面温度很低。
吹放	工作蒸汽从疏水阀出口处连续排放，并能听到金属连续接触的声音。
蒸汽泄漏	工作蒸汽携带着冷凝水一起从出口处排放，并伴随着高频率的声音。
频繁启闭	疏水阀没有完全关闭。部分蒸汽从疏水阀内瞬时、快速地排出。

检查及维护保养

疏水阀的性能检查每年至少进行两次，或根据使用情况进行不定期的检查。

检查项目	检查步骤
阀体，阀盖	检查内部是否有损坏、积垢、油垢、油膜、杂质或管垢
垫圈	检查是否变形或损坏
过滤网	检查是否堵塞或腐蚀
圆盘，支撑环	检查是否有划痕或磨损
阀座表面	检查是否有划痕或磨损

扭矩及对边宽度参考：

• 阀盖 (P46SRW): 320 N·m (对边宽度: 55 mm)
• 过滤网支撑: 100 N·m (对边宽度: 30 mm) 注：所有零部件的螺纹上都应涂抹防粘剂。

故障诊断

故障	原因	处理
无冷凝水排出 (堵塞)	过滤网堵塞；排空气环磨损导致空气绑；圆盘黏着；蒸汽绑	清洗部件；更换排空气环；打开旁通阀使疏水阀冷却
蒸汽泄漏或吹放	阀嘴被管垢堵塞；圆盘或阀座磨损；背压超标	清洗或更换过滤网；更换磨损部件；在压力范围内使用
疏水阀频繁启闭	杂质附着在圆盘或阀座上；表面刮花或磨损	清洗部件；更换圆盘或阀座
蒸汽从其它位置泄漏	阀盖松动或垫圈损坏	拧紧阀盖；更换垫圈

选配排放阀 BD2

BD2 排放阀安装在滤网支撑的位置，借助内部压力将冷凝水/蒸汽、污垢和杂质排放至大气。操作排放阀时应配戴防护眼镜和耐热手套。打开时不要过度松开 BD2 阀门，以防内部压力导致阀门冲出引发危险。
