耀希达凯（Yoshitake）GP-1000TSS 和 GP-1000TAS 是专为空气和其他非危险性流体设计的导阀式减压阀。GP-1000TSS 采用不锈钢接液部件，而 GP-1000TAS 为全不锈钢制造，以实现最佳的耐蚀性。它们在 0.1-1.0 MPa 的一次压力范围内提供稳定的减压效果，并且无阀座泄漏。

特点

1. GP-1000TSS 型号具有不锈钢接液部件，GP-1000TAS 是全不锈钢制品，提高了耐蚀性。
2. 无阀座泄漏。改进后的滑动部件提高了工作性能。
3. 简洁坚固的内部结构。

规格

项目	说明
适用流体	空气、其他非危险性流体
一次压力	0.1-1.0 MPa
二次压力	0.05-0.9 MPa
可调二次压力	一次压力的90%以下（表压）
最小差压	0.05 MPa
最大减压比	20:1
适用流体温度	5-80°C
阀座泄漏量	无
连接方式	JIS 10K FF法兰盘型

材质

零件	材质
阀体	铸造不锈钢
阀瓣	不锈钢（含NBR）
阀座	不锈钢
活塞、圆筒形内衬圈	不锈钢
膜片	不锈钢

WARNING

如果在带有无油压缩机的压缩空气系统上使用，可能会导致橡胶部件在短时间内老化（臭氧龟裂）。在此类安装前，请与我们联系。

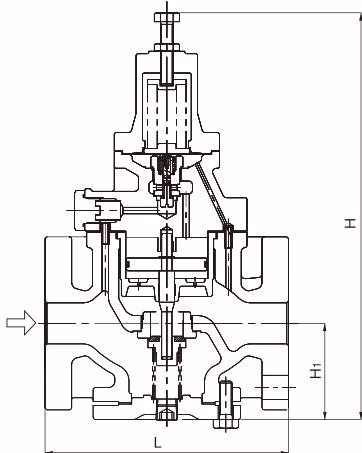

尺寸和重量

公称直径	L	H1	H	重量 (kg)
15A	150	67	288 (298)	8.3 (8.5)
20A	155	67	288 (298)	8.8 (9.0)
25A	160	70	303 (313)	10.5 (10.7)
32A	190	85	326 (336)	14.8 (15.0)
40A	190	85	326 (336)	15.3 (15.5)
50A	220	96	350 (360)	20.8 (21.0)

以上括号内的数值是GP-1000TAS 型号的尺寸和重量值。

性能图表

操作用气压与设定压力图表

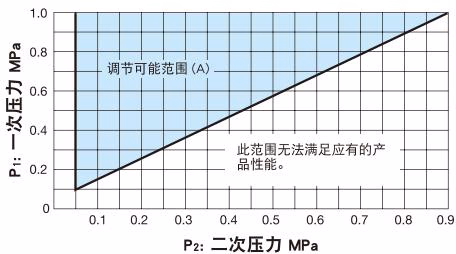

规格选择图表 找到一次压力和二次压力的交点。如果此交点落在图表中的（A)区之内，则压力可调节；如果此交点落在图表中的(B)区之内，则未能满足规定的性能。

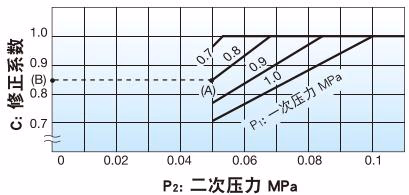

Cv修正值定格Cv值表 一次侧压力为0.7 MPa 以上，并且减压比超过10:1时，用上图得出的修正系数C乘以定格Cv值求出修正后Cv值。

流量特性图表

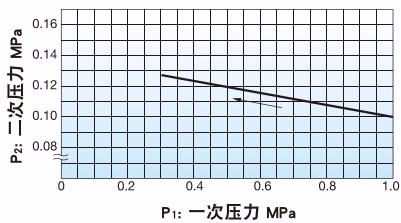

压力特性图表 本图表显示的是：当一次压力为1.0 MPa，二次压力设定为0.1MPa时，一次压力在0.3MPa至1.0MPa之间变化时的二次压力变动情况。

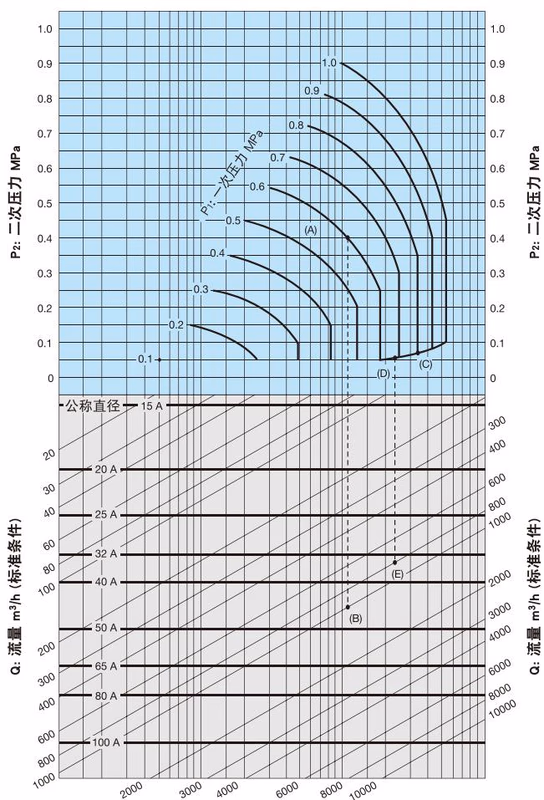

公称直径选择图表（流体：20°C 空气）

操作

编号	零件名称
1	阀体
5	膜片
8	调节弹簧
9	调节螺钉
11	主阀
12	主阀座
14	活塞
15	气缸
18	导阀
19	导阀座
28	过滤器
42	一次压力通道
43	二次压力感应口
44	膜片室

减压阀通过节流来降低压力。该阀由用于节流的主阀和主阀座，以及用于压力感应和激活的调节弹簧、膜片、导阀和活塞组成。

1. 正确安装减压阀后，释放调节弹簧的压缩力，使弹簧关闭主阀和导阀。缓慢打开闸阀，让高压流体流入。
2. 顺时针转动调节螺钉压缩弹簧，使膜片弯曲以打开导阀。
3. 一次压力通过一次压力通道和导阀进入活塞上方。该压力超过主阀下方的压力和主阀弹簧的载荷，从而打开主阀。然后流体开始从入口侧流动。
4. 二次压力通过二次压力感应口被引至膜片室。膜片接收二次压力，与调节弹簧的载荷平衡，并控制导阀的行程。
5. 导阀行程的变化改变了流向活塞上方流体的流量，并控制主阀行程以获得适当的二次压力。

分解图
