PN16
耀希达凯（Yoshitake）TSF-8AT 是一款杠杆浮球式疏水阀，专为高效排放空气及其他非危险流体管道中的冷凝水而设计。该疏水阀利用空气与冷凝水之间的比重差进行可靠运作，防止冷凝水滞留。其主要内部零件（包括浮球和阀瓣）均采用不锈钢材质，具备卓越的耐腐蚀性和耐久性。
特点
- 高效地排放冷凝水，防止噪音的产生以及设备管道的腐蚀。
- 可对应2.1MPa的杠杆浮球式疏水阀。
- 主要零部件都安装在阀盖上，不需要从管道上拆卸阀门就可以实现维修更新。便于检查和更换零部件。
- 主要部件为不锈钢材质，具卓越耐腐蚀性和耐久性。
- 内置一个过滤器，有效地保护产品内部部件不受外来材质影响，且提高耐用性。
规格
| 型号 | TSF-8AT |
|---|---|
| 公称直径 | 15A, 20A, 25A |
| 适用流体 | 冷凝水（空气、其他非危险流体） |
| 工作压力 | TSF-8AT-5: 0.01-0.5 MPa (0.5 MPa) TSF-8AT-10: 0.01-1.0 MPa (1.0 MPa) TSF-8AT-21: 0.01-2.1 MPa (2.1 MPa) |
| 最高温度 | 220℃ |
| 阀体材质 | 球墨铸铁 |
| 浮球材质 | 不锈钢 |
| 阀瓣、阀座材质 | 不锈钢 |
| 连接方式 | JIS Rc, NPT 螺纹型 |
- 流动方向为从右到左时，铭牌的流动方向标记位置会标记为“R”。
流动方向与安装注意事项

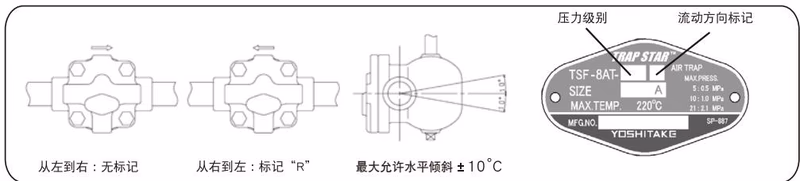

TSF-8AT的标准流动方向为从左到右，也可以对应从右到左的流动方向。
- 流动方向为从右到左时，铭牌的流动方向标记位置会标记为“R”。
- 请勿在现场拆卸分解产品。
- 由于均压管的设置，该产品不能应用于从上到下的流动方向。
| 流动方向 | 标记 |
|---|---|
| 从左到右（预设定） | 空白 |
| 从右到左 | R |
安装姿势
与水平线的允许倾斜度在 ±10° 以内。错误的安装姿势会妨碍正常操作。
尺寸 (mm)和重量(kg)
| 公称直径 | d | L | A | A1 | H | 阀塞 | 重量 |
|---|---|---|---|---|---|---|---|
| 15A | Rc or NPT 1/2 | 121 | 147 | 90 | 145 | Rc or NPT 3/8 | 3.7 |
| 20A | Rc or NPT 3/4 | 121 | 147 | 90 | 145 | Rc or NPT 3/8 | 3.7 |
| 25A | Rc or NPT 1 | 145 | 147 | 90 | 145 | Rc or NPT 3/8 | 4.1 |

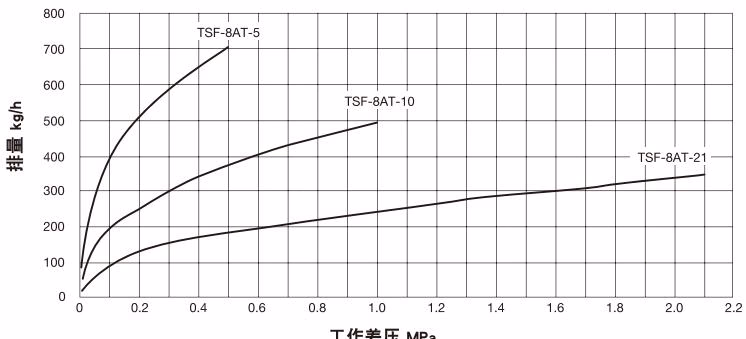

最大连续排量图
此图显示的排放流量是最大能力值。在设计一个系统时，请考虑充分的安全系数(2 倍以上)。

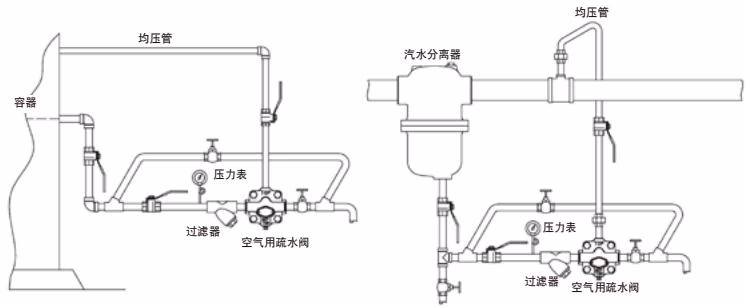

管道连接示例
管道连接建议
- 如果产品安装在调节阀附近，请确保将产品安装在调节阀的进口侧。
- 若将产品安装在主管道中，请确保通过集水槽从主管道底部排放冷凝水。
- 排放管的末端应高于地坑中的水面。
- 在产品两端安装旁通阀，并在产品的进口和出口侧安装截止阀。
维护
爆炸图
*拆下“TOP”侧的塞子，并安装一根均压管。
拆卸
使用梅花扳手（对边宽度：19 mm）拧松固定阀盖的螺栓，然后从阀体上取下阀盖和垫片。将过滤器从阀体中拔出。
重新组装
将浮球支架和浮球（P）组件与主轴连接。检查浮球（P）组件移动是否平滑，阀瓣的密封面是否与阀座的密封面接触。
止动件位于旋塞的中心。
错误：止动件位于旋塞的外圆周上。
将过滤器安装到阀体上。过滤器可以从任意一端插入。
将阀盖垫片安装到阀盖上。使阀盖上的椭圆形孔与阀盖垫片上的孔位置一致。务必使用新的阀盖垫片。在阀盖垫片上涂抹润滑剂。
将阀盖安装到阀体上。使用扭矩扳手（对边宽度：19 mm）以 45 N·m 的扭矩拧紧螺栓。请勿使用冲击扳手，以免螺栓受力不均或损坏垫片，导致外部泄漏。
