ТЛВ TLV GT10 PowerTrap — это автоматический насос-конденсатоотводчик (механический насос со встроенным конденсатоотводчиком), предназначенный для отвода жидкости из зон вакуума или низкого давления в зоны высокого давления, либо для подъема конденсата. Модель GT имеет дополнительную функцию конденсатоотводчика, что делает её подходящей для случаев, когда давление на входе может быть то ниже, то выше давления на выходе. Модель GP10 представляет собой стандартный механический насос без встроенного конденсатоотводчика.

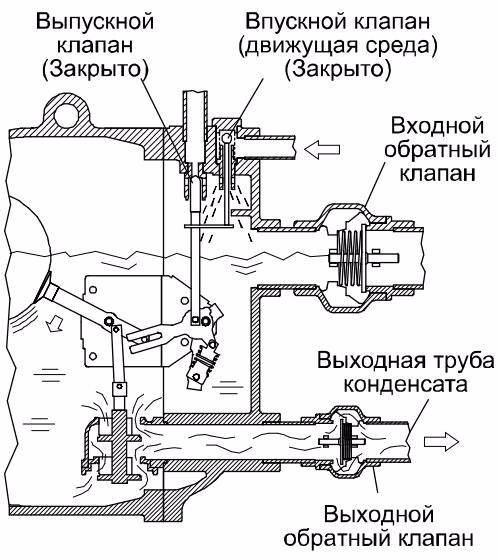

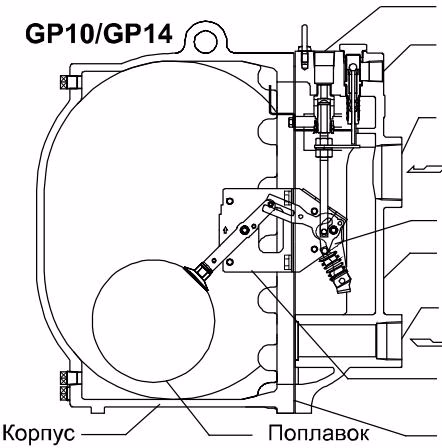

Когда конденсат поступает из входной трубы через входной обратный клапан в корпус устройства, воздух из корпуса выходит через выпускной клапан. Это уравнивает внутреннее давление насоса с давлением источника конденсата, заставляя поплавок подниматься. В модели GT главный клапан открывается по мере подъема поплавка. Когда давление в оборудовании превышает противодавление, конденсат проходит через выходной обратный клапан и отводится (обычная функция конденсатоотводчика).

Когда поплавок поднимается до верхнего уровня, толкатель на механизме мгновенного действия быстро поднимается, одновременно закрывая выпускной клапан и открывая впускной клапан (для движущей среды). Давление, создаваемое движущей средой, заставляет внутреннее давление в устройстве превысить противодавление. Входной обратный клапан закрывается, а выходной обратный клапан открывается, сбрасывая конденсат. По мере отвода конденсата уровень воды падает, поплавок опускается, и система возвращается в исходное состояние поступления конденсата.

Технические характеристики

WARNING

Устанавливайте надлежащим образом и НЕ используйте данное изделие за пределами рекомендованного рабочего давления, температуры и других технических характеристик. Неправильное использование может привести к повреждению изделия или сбоям.

Диапазон давления движущей среды	МПа	бар	фунт/кв. дюйм (psig)
GP10 / GT10	от 0.03 до 1.05	от 0.3 до 10.5	от 5 до 150
GP14 / GT14	от 0.03 до 1.4	от 0.3 до 14	от 5 до 200

Максимально допустимое противодавление: на 0.05 МПа / 0.5 бар / 7 psi ниже используемого давления движущей среды (но не более 1.05 МПа для GP14/GT14).

Типы систем

Существует два типа систем (методов трубопровода): закрытые и открытые системы. Использование модели GT или GP определяется типом системы.

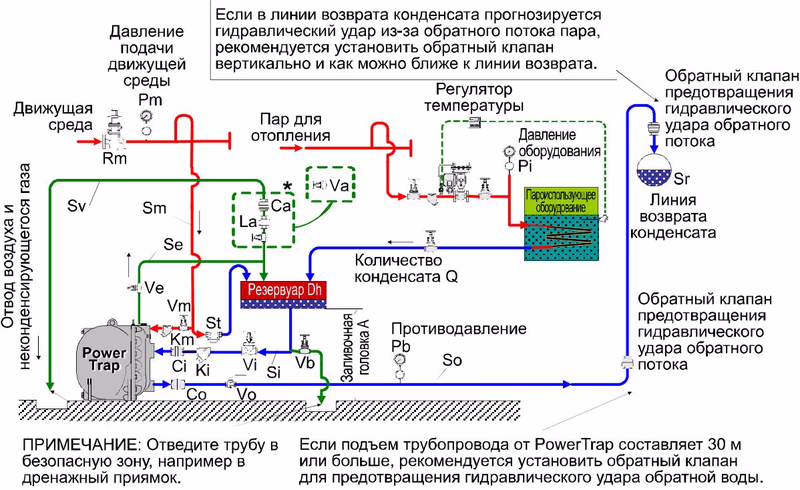

Закрытая система

• Модель: Механический насос со встроенным конденсатоотводчиком (GT10 / GT14)
• Преимущества: Нет необходимости во внешнем конденсатоотводчике, нет выброса пара вторичного вскипания, меньший резервуар, можно использовать с вакуумным оборудованием.
• Примечания: В системе возможно только одно устройство.

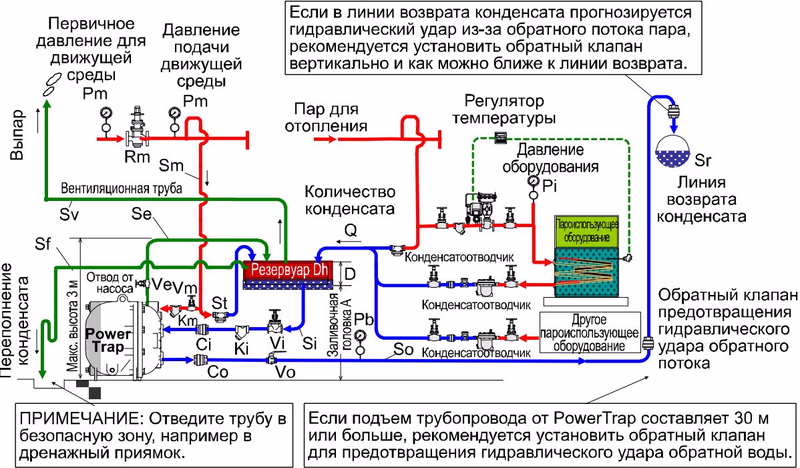

Открытая система

• Модель: Механический насос (GP10 / GP14)
• Преимущества: Возможен сбор конденсата от нескольких установок. Может использоваться там, где насос находится ниже приемника.
• Примечания: Для каждой единицы оборудования требуется отдельный конденсатоотводчик. Оборудование должно располагаться на определенной высоте для обеспечения гравитационного потока.

Установка и трубопровод

• Движущая среда: Диаметр трубы подачи движущей среды должен быть не менее 20 мм (3/4 дюйма). Для открытых систем можно использовать пар, сжатый воздух или азот. Для закрытых систем используйте только пар.
• Выпускной трубопровод: Диаметр выпускной трубы должен быть не менее 25 мм (1 дюйм), она должна подключаться к верхней части резервуара.
• Вход и выход: Установите фильтр (40 меш или мельче) на входе перекачиваемой среды.
• Пропускная способность: GP10/GT10 может отводить около 30 литров (8 галлонов США) жидкости за один цикл работы.

DANGER

НИКОГДА не нагревайте поплавок напрямую. Поплавок может взорваться из-за повышения внутреннего давления, что приведет к авариям, серьезным травмам или материальному ущербу.
