PN16
TLV GT10 PowerTrap 是一种带有内置疏水阀的机械泵（自动泵吸式疏水阀），设计用于将液体从真空或低压区域排放到高压区域，或者从低处排放到高处。GT 型号包含附加的疏水阀功能，使其适用于入口压力可能交替低于或高于出口压力的场合。GP10 型号是标准的机械泵，没有内置疏水阀。

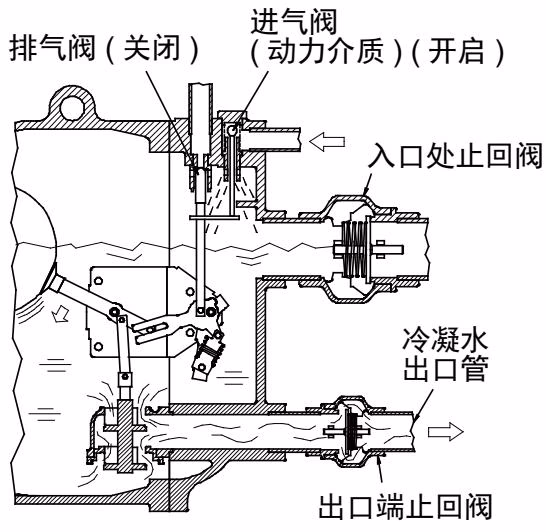

当冷凝水从冷凝水入口管流经入口止回阀进入泵体时，体内的空气通过排气阀排出。这使得泵内压力与冷凝水水源压力平衡，从而导致浮球上升。对于 GT 型号，当浮球上升时，疏水阀单元上的主阀会打开。如果设备压力大于背压，冷凝水会通过出口止回阀排出（正常疏水功能）。
当浮球上升到高液位时，弹压机构上的推杆迅速上升，同时关闭排气阀并打开进气（动力介质）阀。动力介质提供的压力使泵内压力变得大于背压。入口止回阀关闭，出口止回阀被推开，从而排出冷凝水。随着冷凝水的排出，水位下降，浮球随之下降，系统恢复到初始的冷凝水流入状态。
技术规格
WARNING
请正确安装，切勿在推荐的工作压力、温度和其他规格范围之外使用本产品。使用不当可能会导致产品损坏或发生故障。
| 动力介质压力范围 | MPaG | barg | psig |
|---|---|---|---|
| GP10 / GT10 | 0.03 至 1.05 | 0.3 至 10.5 | 5 至 150 |
| GP14 / GT14 | 0.03 至 1.4 | 0.3 至 14 | 5 至 200 |
最大允许背压： 比使用的动力介质压力低 0.05 MPa / 0.5 bar / 7 psi（但对于 GP14/GT14 不超过 1.05 MPaG）。
系统类型
有两种类型的回收系统（布管方法）：封闭式系统和开放式系统。应根据系统类型来决定使用 GT 型号还是 GP 型号。

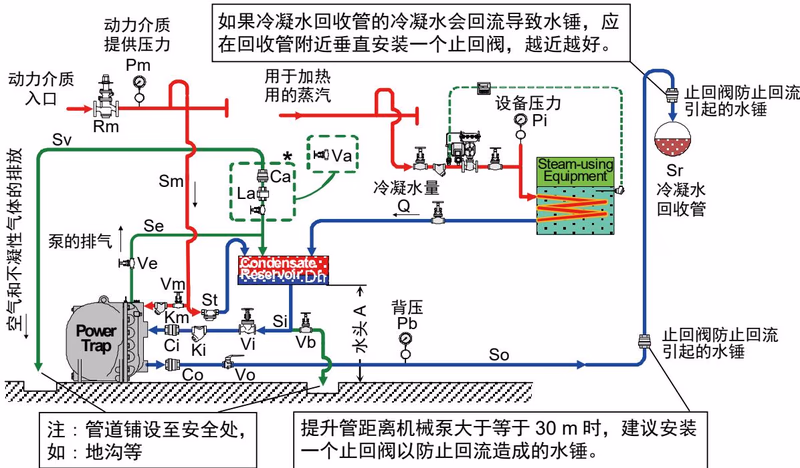

封闭式回收系统
- 型号： 内置疏水阀的机械泵（GT10 / GT14）
- 优点： 不需要外部疏水阀，无闪蒸汽排放，储水罐较小，可与真空设备配合使用。
- 注意： 每个系统只能连接一台设备。

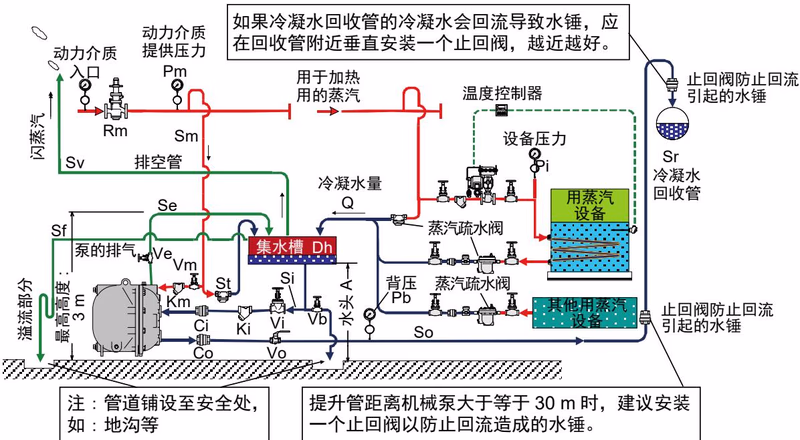

开放式回收系统
- 型号： 机械泵（GP10 / GP14）
- 优点： 可以收集多台设备的冷凝水。可用于疏水阀低于集水槽的场合。
- 注意： 每台设备都需要独立的疏水阀。设备有最低高度要求，以确保冷凝水通过重力自然流动。
安装与布管
- 动力介质： 动力介质供应管直径至少应为 20 mm（3/4 in）。开放式系统可使用蒸汽、压缩空气或氮气。对于封闭式系统，请使用蒸汽作为动力介质。
- 排气管： 排气管直径至少应为 25 mm（1 in），并连接到集水槽的顶部。
- 进出口： 在冷凝水入口管上安装 40 目或更细的过滤器。
- 流速： 每次排放操作，GT10/GP10 可排出约 30 升（8 美制加仑）的液体。
DANGER
切勿对浮球直接加热。浮球可能因内部压力增加而爆炸，导致严重的财产损失或人员伤亡事故。
