PN100
耀希达凯（Yoshitake）MD-54 二通电动阀广泛应用于喷淋、供水、太阳能发电和空调系统，以及用于加热、冷却或加压的 ON-OFF 操作控制器中。紧凑型电动阀常用于日益自动化的制造过程中的流体自动控制系统。
特点
- IP65 防尘防水结构(JIS C 0920)。
- 内置热保护器（防止电机烧毁），具有优异的耐久性。
- 起/停动作快速而精确。可以查看工作位置指示。
- 阀瓣开闭平滑，可防止水锤，确保完全密封。
- 可手动操作。
- 配备打开-关闭指示灯电路。
- 内置防冷凝用小型加热器(1W)。
规格
| 规格 | 参数 |
|---|---|
| 适用流体 | 蒸汽、空气、冷水和热水 |
| 工作压力 | 蒸汽：0-0.6 MPa 空气、冷水和热水：0-1.0 MPa |
| 使用温度 | 蒸汽：最高 160°C 空气：最高 120°C 冷水和热水：最高 100°C |
| 环境温度 | -15 至 55°C |
| 额定电压 | AC 100/110V 50/60Hz 共用 AC 200/220V 50/60Hz 共用 |
| 作动方式 | 开闭 (90°) |
| 占空比 | 20% 15 min. |
| 保护结构 | IP65 防尘防水结构 (JIS C 0920) |
| 材质 (阀体) | 铸造不锈钢 |
| 材质 (球体) | 不锈钢 |
| 材质 (阀座) | 耐高温增强氟树脂 |
| 连接方式 | JIS Rc 螺纹 |
INFO
出厂时，阀门（球体）处于打开状态。产品有流向限制，请根据流向指示箭头安装。

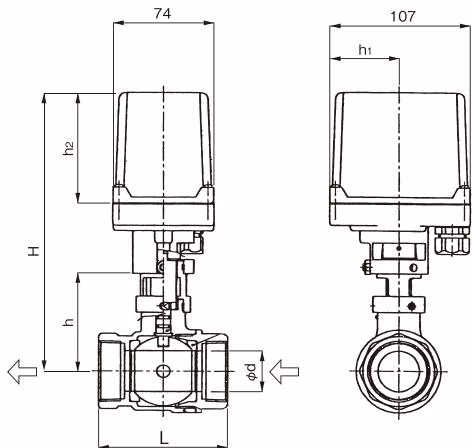

尺寸和重量
| 公称直径 | S (Rc) | d (mm) | L (mm) | h1 (mm) | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 15A | 1/2 | 13 | 59 | 36 | 52 | 178 | 1.6 |
| 20A | 3/4 | 15 | 66 | 36 | 54 | 180 | 1.7 |
| 25A | 1 | 20 | 78 | 36 | 61 | 187 | 1.9 |
| 32A | 1 1/4 | 25 | 87 | 36 | 71 | 197 | 2.2 |
| 40A | 1 1/2 | 32 | 95 | 53 | 77 | 217 | 3.1 |
| 50A | 2 | 40 | 109 | 53 | 83 | 223 | 3.7 |
Cv 值
| 公称直径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| Cv 值 | 9 | 13 | 24 | 44 | 80 | 120 |
电机运行电路
- LS1: 关闭限位开关SW
- LS2: 打开限位开关SW
- SH: 小型加热器
- TP: 热保护器
- C: 冷凝器
- M: 电机
安装注意事项
WARNING
- 本产品不具备防爆结构。请勿在爆炸性气体聚积的地方使用。
- 确认切断电源后再接线。
- 注意不要让水进入执行器内部。
