PN16
耀希达凯（Yoshitake）OB-3 是一款直动式温度调节阀，专为加热和冷却系统设计，适用于冷水、热水、油、制冷剂及其他非危险性流体。该阀门采用铸造青铜阀体和磷青铜波纹管，为液体和气体提供 40-120°C 的温度调节范围。相关的 OB-3G 型号配备外部加压式波纹管，适用于环境温度高于设定温度或低于 40°C 的工况。
特点
- 由于采用活接头连接螺纹，便于管道安装。
- 带有便于安装的调节手柄，无需调节工具即可轻松进行调节。
- 双阀结构的流量比单阀式大。
- 影响阀瓣开闭动作的阀杆压盖的衬垫物采用特殊填料，因此精度很高。
- OB-3G 采用外部加压式波纹管，具有优异的耐热性能。
规格
| 型号 | OB-3 | OB-3G |
|---|---|---|
| 适用流体 | 冷却 / 加热 | 冷水、制冷剂 / 冷水和热水、油、其他非危险性流体 |
| 最高压力（阀体） | 0.7 MPa | 0.7 MPa |
| 最高压力（感热筒） | 1.0 MPa | 1.0 MPa |
| 最高温度 | 180°C | 180°C |
| 温度调节范围（适用于液体） | 40-120°C | 15-100°C |
| 温度调节范围（适用于气体） | 40-120°C | 15-100°C |
| 温度环境 | 设定温度 -10°C 以下 | 设定温度 +30°C 以下 |
| 材质（阀体） | 铸造青铜 | 铸造青铜 |
| 材质（阀瓣，阀座） | 青铜 | 青铜 |
| 材质（阀杆） | 不锈钢 | 不锈钢 |
| 材质（波纹管） | 磷青铜 | 磷青铜 |
| 材质（感热筒 - 适用于液体） | 不锈钢 | 不锈钢 |
| 材质（感热筒 - 适用于气体） | 不锈钢（带散热片） | 不锈钢（带散热片） |
| 标准导管长度 | 2m | 2m |
| 连接方式 | JIS Rc 螺纹型（活接头） | JIS Rc 螺纹型（活接头） |
备注
- 环境温度超过设定温度或设定温度低于 40°C 时，请使用 OB-3G（带外压式波纹管）。
- 可提供长度为 5 米的导管。
- 可提供 30°C 的温度调节范围（仅限 OB-3）。
- 可提供液体用保护管（SUS304 材质或带 PTFE 阀帽）。
温度调节范围
OB-3
| 温度调节范围 (°C) (适用于液体) | 温度调节范围 (°C) (适用于气体) | 耐压温度 (°C) |
|---|---|---|
| 40-60 | 40-60 | 70 |
| 50-70 | 50-70 | 80 |
| 60-80 | 60-80 | 90 |
| 80-100 | 80-100 | 110 |
| 100-120 | 100-120 | 130 |
OB-3G
| 温度调节范围 (°C) (适用于液体) | 温度调节范围 (°C) (适用于气体) | 耐压温度 (°C) |
|---|---|---|
| 15-35 | 15-35 | 50 |
| 20-40 | 20-40 | 50 |
| 35-55 | 35-55 | 70 |
| 40-60 | 40-60 | 90 |
| 50-70 | 50-70 | 100 |
| 60-80 | 60-80 | 110 |
| 70-90 | 70-90 | 120 |
| 80-100 | 80-100 | 130 |
INFO
术语“耐压温度”指波纹管耐压时的温度。

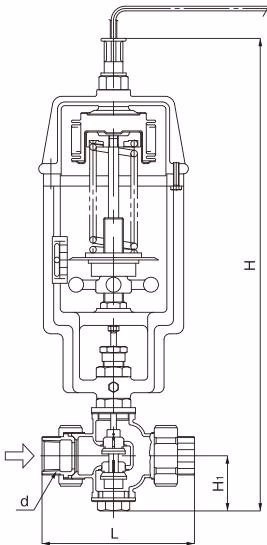

尺寸和重量
INFO
OB-3G 的波纹管构造略有不同。
| 公称直径 | d | L (mm) | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 148 | 55 | 510 | 11 |
| 20A | Rc 3/4 | 148 | 55 | 510 | 11 |
| 25A | Rc 1 | 160 | 60 | 520 | 12 |
| 32A | Rc 1-1/4 | 195 | 60 | 520 | 12 |
| 40A | Rc 1-1/2 | 210 | 65 | 530 | 13 |

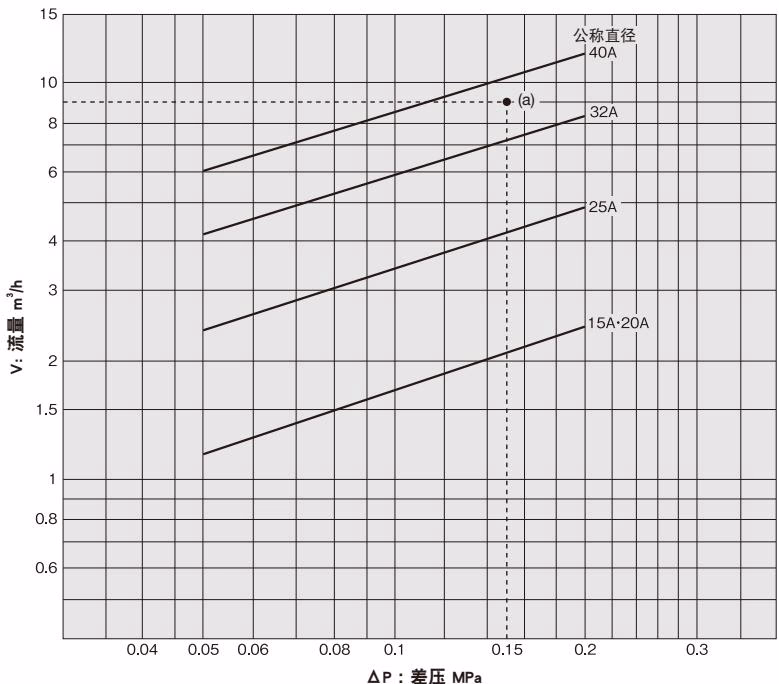

公称直径选择图表 (适用于水)
怎样使用图表
当一次压力为 0.3 MPa，二次压力为 0.15 MPa，流量为 9 m³/h 时，先找到阀门前后的差压 (ΔP) 0.15 MPa (0.3 MPa - 0.15 MPa) 与流量 9 m³/h 的交点 (a)。由于此交点 (a) 位于公称直径 32A 与 40A 之间，故选择较大的公称直径 40A。
WARNING
流量图表仅供参考。
设定温度精度
取决于导管长度：
| 标准导管长度 | OB-3 (适用于液体) | OB-3 (适用于气体) | OB-3G (适用于液体、气体) |
|---|---|---|---|
| 2m | ± 2°C | ± 3°C | ± 3.5°C |
| 2-3.5m | ± 2.5°C | ± 3.5°C | ± 4°C |
| 3.5-5m | ± 3°C | ± 4°C | ± 4.5°C |
INFO
- 如果设定温度高于 100°C，增加 ± 1.0°C
- 设定温度误差是指从阀门关闭至阀门开始开启时的最大温度幅度，并不是表示控制幅度的值。
Cv 值
| 公称直径 | 15A | 20A | 25A | 32A | 40A |
|---|---|---|---|---|---|
| OB-3 / 3G | 2 | 2 | 4 | 7 | 10 |
阀座泄漏量
单位：蒸汽 (kg/h)，水 (L/h)
| 公称直径 | 15A | 20A | 25A | 32A | 40A |
|---|---|---|---|---|---|
| OB-3 / 3G | 1.5 | 1.5 | 1.8 | 2.4 | 3.0 |
INFO
上表中的值为最大值。阀座泄漏量是在 0.5MPa 或最大压力下，于冷却应用的“设定温度 -5°C”条件下测量的。
维护和检查
使用前注意事项
注意
- 请勿无故拆卸产品。如果无故拆卸产品，产品将无法发挥原有性能。
- 在对产品进行管道铺设时，请务必清除管道内的异物、水垢等。
- 请务必在产品的进口侧安装过滤器（60 至 80 目）。
- 在产品的进出口侧安装压力表，以确认产品的运行状态。
- 安装产品时，确认产品的进口、出口和姿势。
- 将产品安装在温度不超过设定温度的地方。
- 在感热筒附近安装温度计。
- 安装感热筒时，应使其总长度的四分之三以上与被加热流体接触。
- 确保感热筒的安装姿势正确。如果法兰或活接螺母上有 T 标记，请按照说明进行安装。
- 毛细管的弯曲半径必须为 40 毫米或以上。请勿以锐角弯曲，也不要扭曲或用力拉扯。
主体安装
- 将温度调节阀垂直于水平管道安装，其框架朝上。
- 如果环境温度变得高于设定温度，可能会导致产品故障，因此请将产品安装在温度不超过设定温度的地方。
- 请务必在管道中安装压力表和过滤器旁通管。
- 如果加热流体的压力高于最大压力，请在使用减压阀等降低压力后使用该产品。
- 在进行管道铺设时，注意不要给主体施加过度的负载、弯曲力、振动等。
- 如果产品长时间不使用，请将管道中的流体完全排空，并关闭温度调节阀前后的闸阀。
- 在供应空气或水时，务必通过旁通管清除管道内的异物，然后打开温度调节阀回路。
调节步骤
不正确的调节可能会导致震荡、水垢问题或水锤，并可能严重损坏产品的主要部件。请务必遵循以下步骤。
- 关闭产品前后的截止阀。打开旁通截止阀，留出足够的时间让流体通过旁通管路进行吹扫。排放后，务必关闭旁通截止阀。在吹扫时，注意不要施加高于产品最高允许温度的流体。
- 转动手柄并将指示器移动到刻度盘上所需的温度位置。要升高温度，逆时针转动手柄（从顶部看）。要降低温度，顺时针转动手柄（从顶部看）。读取刻度仅供参考，因此请使用温度计调节温度。
- 缓慢打开进口截止阀至其全开位置，然后，将出口截止阀一点一点打开至其全开位置。
- 留出足够的时间观察温度计，同时调节手柄直至获得所需的温度。
