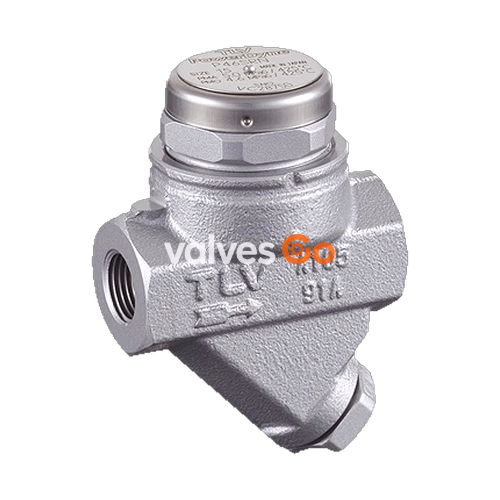

ТЛВ (TLV) P65SRN термодинамический конденсатоотводчик с биметаллическим кольцом для термостатического выброса в атмосферу. Он может использоваться без регулировки для применения в системах средней производительности при давлении от 0,03 до 6,5 МПа (изб.), таких как паровые магистрали, спутники и змеевики.

WARNING

Установите надлежащим образом и НЕ используйте данное изделие за пределами рекомендованного рабочего давления, температуры и других технических характеристик.

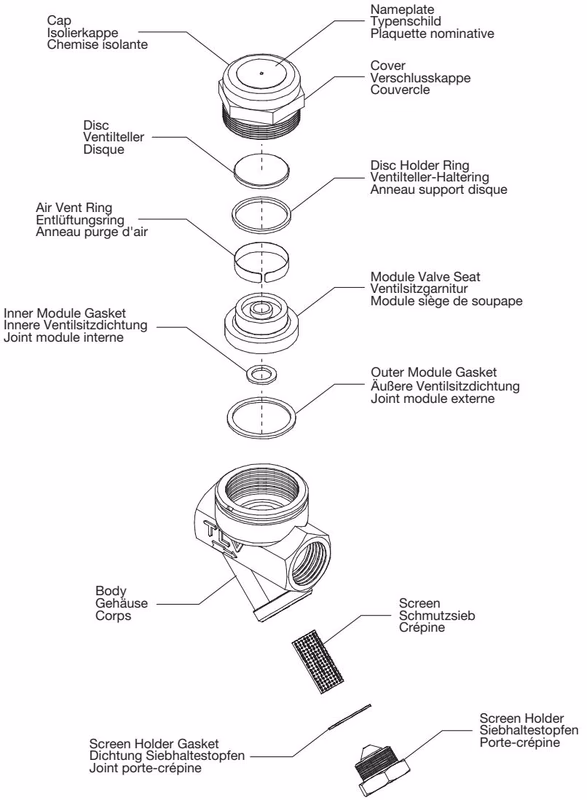

Конфигурация

№	Описание	M*	R*	№	Описание	M*	R*
1	Корпус			8	Паспортная табличка		√
2	Седло клапана		√	9	Внутренняя прокладка	√	√
3	Крышка		√	10	Фильтр		√
4	Диск		√	11	Прокладка держателя фильтра	√	√
5	Кольцо держателя диска		√	12	Держатель фильтра
6	Биметаллическое кольцо		√	13	Колпачок		√
7	Внешняя прокладка	√	√	14	Фланец

*M = Комплект для технического обслуживания; R = Ремкомплект; запасные части доступны только в соответствующих комплектах.

Технические характеристики

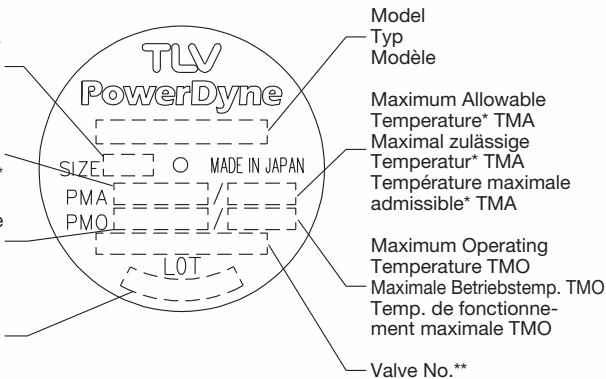

Подробные технические характеристики изделия указаны на заводской табличке.

• Минимальное рабочее давление: 0,03 МПа изб.
• Максимально допустимое противодавление: 80% от давления на входе

Установка

• Установка, осмотр, техническое обслуживание, ремонт, разборка, регулировка и открытие/закрытие клапана должны выполняться только обученным обслуживающим персоналом.
• Примите меры для предотвращения прямого контакта людей с выходными отверстиями продукта.
• Устанавливайте для использования в условиях, при которых не происходит замерзания.
• Устанавливайте для использования в условиях, при которых не возникает гидравлического удара.

1. Перед установкой обязательно снимите все защитные пломбы.
2. Перед установкой конденсатоотводчика продуйте входной трубопровод, чтобы удалить всю грязь и масло.
3. Конденсатоотводчик может быть установлен как горизонтально, так и вертикально, но убедитесь, что стрелка на нем указывает в направлении потока.
4. Установите конденсатоотводчик в самой нижней части трубопровода или оборудования, чтобы конденсат естественным образом стекал в него под действием силы тяжести.
5. Обеспечьте надлежащую опору для труб в пределах 800 мм с обеих сторон от конденсатоотводчика.
6. Установите перепускной клапан для слива конденсата, а также впускной и выпускной клапаны для изоляции конденсатоотводчика в случае его выхода из строя или технического обслуживания.
7. Устанавливайте обратный клапан на выходе конденсатоотводчика всякий раз, когда к трубопроводу сбора конденсата подключено более одного конденсатоотводчика.
8. Чтобы избежать чрезмерного противодавления, убедитесь, что напорные трубы достаточно велики (допустимое противодавление на выходе должно составлять не более 80% от давления пара на входе).

Проверка трубопровода

Убедитесь, что трубы, подключенные к конденсатоотводчику, установлены правильно.

Требование	Правильно	Неправильно
Установите сборник конденсата надлежащего диаметра.	-	Диаметр слишком мал.
Убедитесь, что поток конденсата не затруднен.	-	Диаметр слишком мал, и входное отверстие выступает в трубу.
Чтобы предотвратить попадание ржавчины и окалины в конденсатоотводчик, подсоедините впускную трубу на 25–50 мм выше основания Т-образной трубы.	-	Ржавчина и окалина попадают в конденсатоотводчик вместе с конденсатом.
При установке на глухом конце убедитесь, что ничто не препятствует потоку конденсата.	-	Конденсат скапливается в трубе.

Эксплуатационная проверка

Статус	Описание
Нормальный	Конденсат сбрасывается коротким залпом, за которым следует более длительный период отсутствия дренажа. Во время сброса может быть виден пар вторичного вскипания.
Заблокирован	Конденсат не отводится. Конденсатоотводчик работает тихо и не издает шума. Температура поверхности низкая.
Продувка	Острый пар непрерывно выходит из выходного отверстия, слышен непрерывный металлический звук.
Утечка пара	Острый пар выходит через выходное отверстие конденсатоотводчика вместе с конденсатом, что сопровождается высоким звуком.
Дребезжание	Конденсатоотводчик не закрывается должным образом. Пар выходит короткими быстрыми порциями.

Техническое обслуживание

Эксплуатационные проверки должны проводиться не реже двух раз в год или в соответствии с условиями эксплуатации конденсатоотводчика.

Проверка деталей

• Корпус, крышка: Проверьте внутри на наличие повреждений, грязи, смазки, масляной пленки, ржавчины или накипи
• Прокладки: Проверьте на предмет деформации или повреждения
• Фильтр: Проверьте на предмет засорения или коррозии
• Диск: Проверьте на предмет повреждений или износа
• Кольцо держателя диска: Проверьте на предмет повреждений или износа
• Биметаллическое кольцо: Проверьте на предмет повреждений или износа
• Поверхность седла клапана: Проверьте на предмет повреждений или износа

Поиск и устранение неисправностей

Проблема	Причина	Способ устранения
Конденсат не отводится (заблокирован) или отводится плохо	Фильтр забит ржавчиной или накипью	Очистить
	Биметаллическое кольцо сломано или изношено	Заменить кольцо
	Кольцо держателя диска сломано или изношено	Заменить кольцо держателя диска
	Диск прилипает к седлу клапана	Очистить
	Возникла паровая пробка	Выполнить продувку байпаса или закрыть впускной клапан.
	Недостаточная пропускная способность	Заменить на конденсатоотводчик подходящей мощности
	Низкий перепад давления	Изучить давление на входе/выходе
Утечка пара или продувка (из седла клапана)	Закрытию клапана препятствует накипь и т.д.	Очистить или заменить фильтр
	Диск или седло клапана изношены	Заменить изношенные детали
	Кольцо или держатель диска сломаны	Заменить изношенные детали
	Противодавление превышает допустимое значение	Использовать в пределах диапазона давления
	Рабочее давление ниже минимального	Использовать в пределах диапазона давления
	Диск прилипает к верхней части крышки	Очистить
Дребезжание клапана (утечка)	Посторонние вещества на диске или седле клапана	Очистить
	Царапины на диске или седле клапана	Заменить диск или седло клапана
	Диск или седло клапана изношены	Заменить диск или седло клапана
Утечка не из седла клапана	Перепускной клапан поврежден или открыт	Заменить или закрыть перепускной клапан
	Крышка ослаблена или повреждены прокладки	Затянуть крышку или заменить прокладки
	Повреждена уплотняющая поверхность	Затянуть или заменить крышку или седло клапана

С продувочным клапаном (TLV BD2)

Продувочный клапан BD2, установленный вместо держателя фильтра, использует внутреннее давление для выброса конденсата/пара, грязи и накипи в атмосферу.

WARNING

При работе с продувочным клапаном стойте сбоку вдали от выходного отверстия, чтобы избежать контакта с выбрасываемыми внутренними жидкостями.

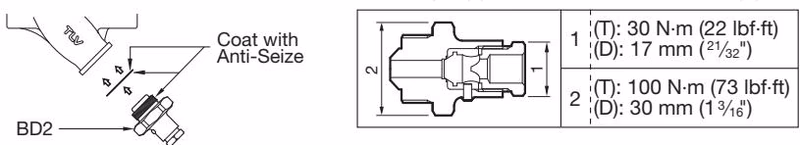

Повторная сборка продувочного клапана

1. Очистите конденсатоотводчик, резьбу BD2 и уплотняемые поверхности и нанесите небольшое количество противозадирной пасты.
2. Замените прокладку.
3. Осторожно наденьте прокладку на резьбовую часть и аккуратно расположите ее, чтобы она не сместилась от центра.
4. Прикрепите к конденсатоотводчику с надлежащим моментом затяжки.
