TLV P65SRN 带有热静力排空气装置的热动力圆盘式蒸汽疏水阀。该系列蒸汽疏水阀可用于 0.03 至 6.5 MPaG 中等负荷工艺系统而无需任何调节。本型号疏水阀适用于排放用汽设备中略低于饱和蒸汽温度的冷凝水，也适用于蒸汽主管、蒸汽旁路、伴热管等冷凝水的排放。
WARNING
请正确安装本产品，并不要超越指定的工作压力、工作温度和其它特定条件范围使用本产品。

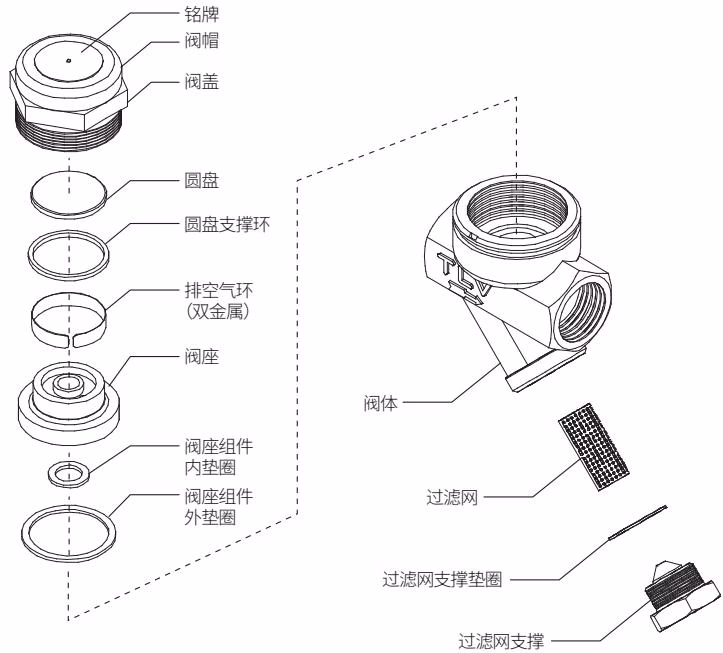

疏水阀的结构
| 序号 | 名称 | M* | R* | 序号 | 名称 | M* | R* |
|---|---|---|---|---|---|---|---|
| 1 | 阀体 | 8 | 铭牌 | √ | |||
| 2 | 阀座 | √ | 9 | 阀座组件内垫圈 | √ | √ | |
| 3 | 阀盖 | √ | 10 | 过滤网 | √ | ||
| 4 | 圆盘 | √ | 11 | 过滤网支撑垫圈 | √ | √ | |
| 5 | 圆盘支撑环 | √ | 12 | 过滤网支撑 | |||
| 6 | 排空气环(双金属) | √ | 13 | 阀帽 | √ | ||
| 7 | 阀座组件外垫圈 | √ | √ | 14 | 法兰(图中未显示) |
*M = 保养部件，R = 维修部件；只有上述相关的零配件才可以更换。
技术说明

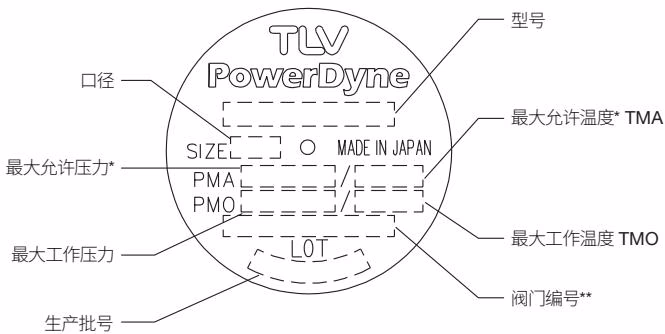

具体参数可参考产品铭牌。
- 最小工作压力： 0.03 MPaG
- 最大允许背压： 入口压力的80%
正确的安装
- 必须由专业技术人员进行产品的安装、检测、维护保养、维修、拆卸、调试以及开阀/闭阀的操作。
- 采取一定的措施，避免人员直接接触到产品出口。
- 产品的安装使用应确保无冻结可能的工况。
- 产品的安装使用应确保无发生水锤可能的工况。
- 本产品可采用水平或垂直安装，应确保产品上箭头方向与介质流动方向一致。
- 产品安装前，请先取下保护封贴。
- 产品安装前，吹扫入口管内杂质及油污。
- 产品应安装在管路或设备的最低点，确保冷凝水在自身重力作用下自然流动。入口管尽可能短，管路上的弯管尽可能少。
- 产品两端800mm范围内有正确的管路支撑。
- 安装旁通阀以排放冷凝水，并在产品的入口端和出口端安装截止阀便于产品的维护和维修。
- 如果冷凝水回收管路上连接不止一个产品，应在产品的出口端安装一个止回阀。
- 为避免背压过高，冷凝水排放管的口径应足够大（产品出口端背压不应大于入口蒸汽压力的80%）。
- 如使用螺纹连接形式，建议在连接处安装管接便于安装和拆卸。
管路布置
检查和确认与疏水阀相连接的管路是否符合下列要求：
| 要求 | 正确 | 错误 |
|---|---|---|
| 集水管口径应符合要求 | - | 集水管口径过小。 |
| 冷凝水的流动不受阻碍 | - | 集水管口径过小且集水管高出管壁。 |
| 为避免杂质直接进入疏水阀，集水管应安装在距离T型管底部25-50mm处。 | - | 冷凝水夹带着杂质一起进入疏水阀。 |
| 在管线盲端安装疏水阀时，应确保冷凝水的流动不受阻碍。 | - | 冷凝水积存在管内。 |
性能检查
| 状态 | 描述 |
|---|---|
| 疏水阀正常工作 | 相隔较长一段时间后疏水阀短时排放。冷凝水排放时同时出现闪蒸汽。冷凝水排放完成后，在出口端仍会出现少量闪蒸汽。 |
| 疏水阀堵塞 | 没有冷凝水的排放。疏水阀内无介质流动声音，疏水阀表面温度很低。 |
| 吹放 | 工作蒸汽从疏水阀出口处连续排放，并能听到金属连续接触的声音。 |
| 蒸汽泄漏 | 工作蒸汽携带着冷凝水一起从疏水阀出口处排放，并伴随着高频率的声音。 |
| 频繁启闭 | 疏水阀没有完全关闭。部分蒸汽从疏水阀内瞬时、快速地排出。 |
检查及维护保养
疏水阀的性能检查每年至少进行两次，或根据疏水阀的使用情况进行不定期的检查。蒸汽疏水阀故障可能导致用汽设备内温度下降、产品品质不良或因蒸汽泄漏导致的损失。
检查步骤
- 阀体，阀盖： 检查内部是否有损坏、积垢、油垢、油膜、杂质或管垢
- 垫圈： 检查是否变形或损坏
- 过滤网： 检查是否堵塞或腐蚀
- 圆盘： 检查是否有划痕或磨损
- 圆盘支撑环： 检查是否有划痕或磨损
- 排空气环： 检查是否有划痕或磨损
- 阀座表面： 检查是否有划痕或磨损
故障诊断
| 故障 | 原因 | 处理 |
|---|---|---|
| 无冷凝水排出（堵塞）或排出的冷凝水极少 | 过滤网被杂质或管垢堵塞 | 清洗相关部件 |
| 由于排空气环(双金属）磨损导致空气绑 | 更换新的排空气环 | |
| 由于圆盘支撑环磨损导致空气绑 | 更换新的圆盘支撑环 | |
| 圆盘与阀座黏着 (油膜等) | 清洗相关部件 | |
| 发生蒸汽绑 | 打开旁通阀或关闭疏水阀进口处的关断阀使疏水阀冷却。更改管道的设置也是需要的。 | |
| 疏水阀排量不足 | 更换合适排量的疏水阀型号 | |
| 压差过低 | 检查疏水阀入口/出口的压力，检查疏水阀出口端管道是否有垂直提升 | |
| 蒸汽泄露或吹放(阀座位置) | 阀嘴的封闭处被管垢堵塞 | 清洗或更换过滤网 |
| 圆盘和阀座磨损 | 更换磨损部件 | |
| 排空气环（双金属环）或圆盘支撑环损坏，阀门无法正常关闭 | 更换排空气环或圆盘支撑环 | |
| 背压超过允许值 | 在压力范围内使用 | |
| 疏水阀工作压力小于最小允许值 | 在压力范围内使用 | |
| 圆盘与阀盖顶部黏着（油膜等） | 清洗相关部件 | |
| 疏水阀频繁启闭(泄漏) | 杂质、管垢或其它异物附着在圆盘或阀座上 | 清洗相关部件 |
| 圆盘或者阀座表面刮花 | 更换圆盘或阀座 | |
| 圆盘或者阀座磨损 | 更换圆盘或阀座 | |
| 蒸汽从其它位置泄漏 | 旁通阀损坏或开启 | 更换或关闭旁通 |
| 阀盖松动或垫圈损坏 | 拧紧阀盖或更换阀座 | |
| 阀盖松动或阀盖垫圈损坏 | 拧紧阀盖或更换阀座垫圈 |
选配排放阀BD2
BD2排放阀，安装在滤网支撑的位置，借助内部压力将冷凝水/蒸汽，污垢和杂质排放至大气。
WARNING
操作排放阀时，工作人员应站在排放口的侧面，防止接触到排放的流体。缓慢安全地操作阀门。
排放阀的装配
- 清洗疏水阀、BD2螺纹、和密封面，并加少量防粘剂。
- 更换垫圈。
- 把垫圈套入螺纹，确保垫圈不会发生偏心。
- 拧至相应扭矩。
