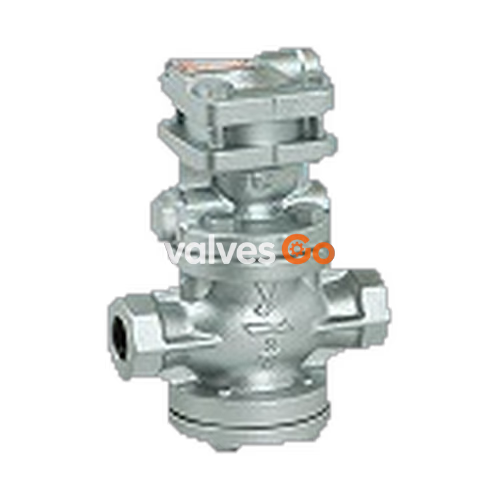

Ёситакэ (Yoshitake) GP-1210TS — это пилотный редукционный клапан с пневматическим управлением, предназначенный для воздуха и неагрессивных газов. Это модификация модели GP-1210T, в которой основные детали (поршень, цилиндр и клапан) выполнены из нержавеющей стали для повышения долговечности и коррозионной стойкости. Клапан обеспечивает стабильное регулирование давления для широкого спектра применений, включая инженерные системы зданий и заводские системы кондиционирования.

Особенности

• Высокая производительность и долговечность: Значительно превосходит традиционные редукционные клапаны.
• Нулевая протечка седла: Полное отсутствие протечек седла клапана благодаря усовершенствованию скользящих деталей.
• Детали из нержавеющей стали: Поршень, цилиндр и клапан изготовлены из нержавеющей стали для повышенной стойкости.
• Прочная конструкция: Простая и надежная внутренняя структура.

Технические характеристики

Характеристика	Значение
Применение	Воздух и неагрессивные газы
Тип управления	Пневматическое управление
Входное давление	0.1 – 1.0 МПа
Выходное давление	0.05 – 0.9 МПа (не более 90% от входного давления)
Мин. перепад давления	0.05 МПа
Макс. коэффициент редуцирования	20:1
Рабочая температура	5 – 80°C
Протечка седла клапана	Отсутствует (Нулевая)
Соединение	Резьбовое JIS Rc

Материалы

Деталь	Материал
Корпус	Ковкий чугун
Клапан	Нержавеющая сталь
Седло клапана	Нержавеющая сталь
Поршень, цилиндр	Нержавеющая сталь
Мембрана	Нержавеющая сталь

Габариты и вес

Номинальный размер	d	L (мм)	H1 (мм)	H (мм)	Вес (кг)
15A	Rc 1/2	150	64	220	7.0
20A	Rc 3/4	155	64	220	7.0
25A	Rc 1	160	67	235	8.5
32A	Rc 1-1/4	190	82	258	12.0
40A	Rc 1-1/2	190	82	258	12.5
50A	Rc 2	220	93	282	18.0

Графики выбора

График выбора технических характеристик

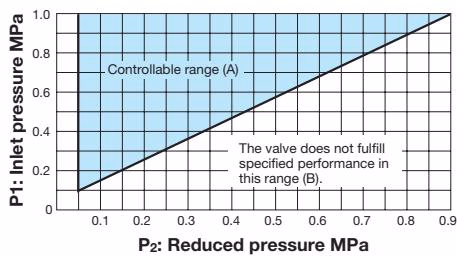

Найдите точку пересечения входного и выходного давлений. Клапан подходит для использования в зоне (A). В зоне (B) максимальная производительность не может быть достигнута.

График зависимости заданного давления от давления управляющего воздуха

Заданное давление в основном связано с давлением управляющего воздуха, как показано на графике выше. Поскольку могут возникать небольшие отклонения в зависимости от таких условий, как длина пневмолинии, отрегулируйте давление управляющего воздуха соответствующим образом.

График расходных характеристик

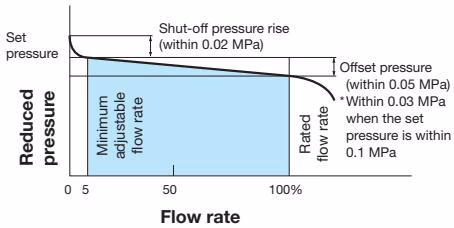

• Повышение давления при закрытии: 0.02 МПа или менее
• Отклонение (смещение):
  • 0.03 МПа или менее (Заданное давление: 0.05~0.1 МПа)
  • 0.05 МПа или менее (Заданное давление: 0.1~0.9 МПа)

График характеристик давления

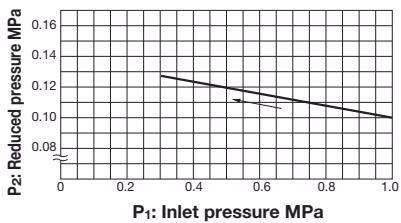

Этот график показывает изменение выходного давления при изменении входного давления от 1.0 МПа до 0.3 МПа (при установленном выходном давлении 0.1 МПа).

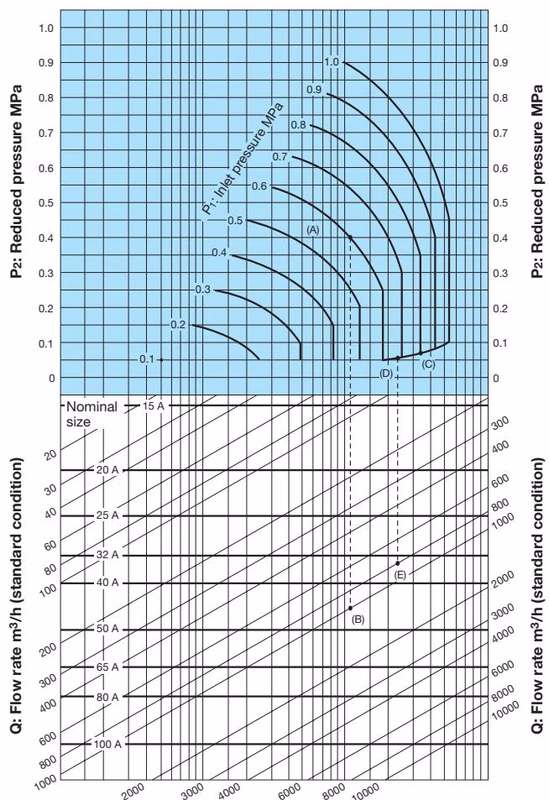

График выбора номинальных диаметров (Среда: Воздух 20°C)

Принцип работы

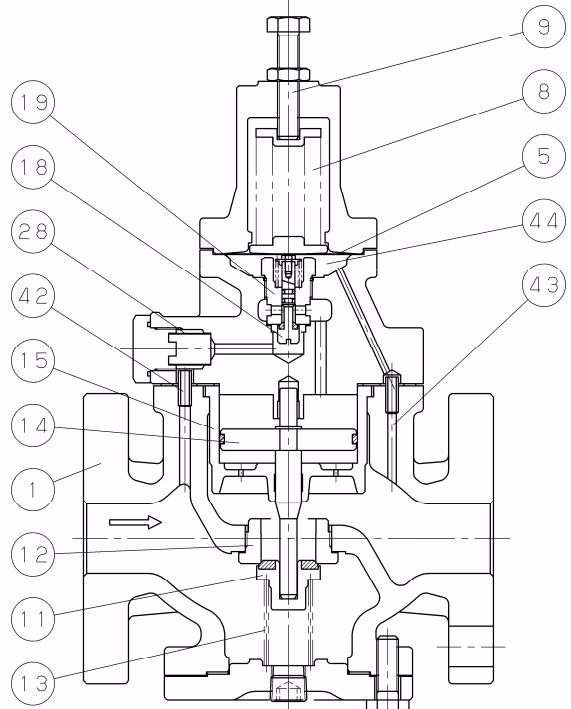

№	Наименование детали	№	Наименование детали
1	Корпус	15	Цилиндр
5	Мембрана	18	Пилотный клапан
11	Главный клапан	19	Седло пилотного клапана
12	Седло главного клапана	28	Фильтр
14	Поршень	44	Мембранная камера

(Примечание: Показанные на схеме регулировочная пружина/винт относятся к пружинным типам. В модели GP-1210TS используется пневматическое управление).

Редукционный клапан снижает давление за счет дросселирования потока главным клапаном. Он управляется пилотным клапаном и поршнем, которые реагируют на давление управляющего воздуха и выходное давление.

1. При нулевом давлении управляющего воздуха главный и пилотный клапаны закрыты. Среда под высоким давлением проходит через фильтр и воздействует на нижнюю часть пилотного клапана.
2. Повышение давления управляющего воздуха прогибает мембрану и открывает пилотный клапан.
3. Входное давление через пилотный клапан поступает в верхнюю часть поршня, преодолевая усилие пружины главного клапана, открывая его и пропуская поток.
4. Выходное давление поступает в мембранную камерму. Мембрана балансирует выходное давление с давлением управляющего воздуха, контролируя ход пилотного клапана.
5. Изменение хода пилотного клапана модулирует поток среды к поршню, регулируя ход главного клапана для поддержания необходимого выходного давления.

Монтаж

Предупреждения при монтаже

• Из-за большого веса клапана используйте подъемное оборудование при монтаже трубопровода.
• При установке предохранительного клапана на стороне выхода, подключите отводную трубу и выведите её в безопасное место.

::: caution Меры предосторожности при установке

• Не разбирайте клапан без необходимости.
• Установите фильтр (рекомендуется: 80-100 меш) на входе клапана.
• Установите манометры как на входе, так и на выходе.
• Установите конденсатоотводчик на стороне входа, чтобы предотвратить проблемы с дренажом.
• Быстродействующие клапаны (например, электромагнитные) устанавливайте на стороне входа на расстоянии не менее 3 м от редукционного клапана.
• При двухступенчатом редуцировании давления обеспечьте расстояние не менее 3 м между клапанами.
• Не подвергайте клапан чрезмерным нагрузкам, крутящим моментам или вибрациям. :::

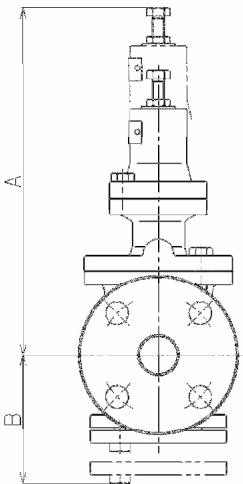

Монтажные зазоры для клапана с пневмоуправлением (Размер B):

• 15A – 20A: 125 мм
• 25A: 135 мм
• 32A – 40A: 155 мм
• 50A: 175 мм (Обеспечьте свободное пространство сверху и снизу клапана для его разборки и осмотра).

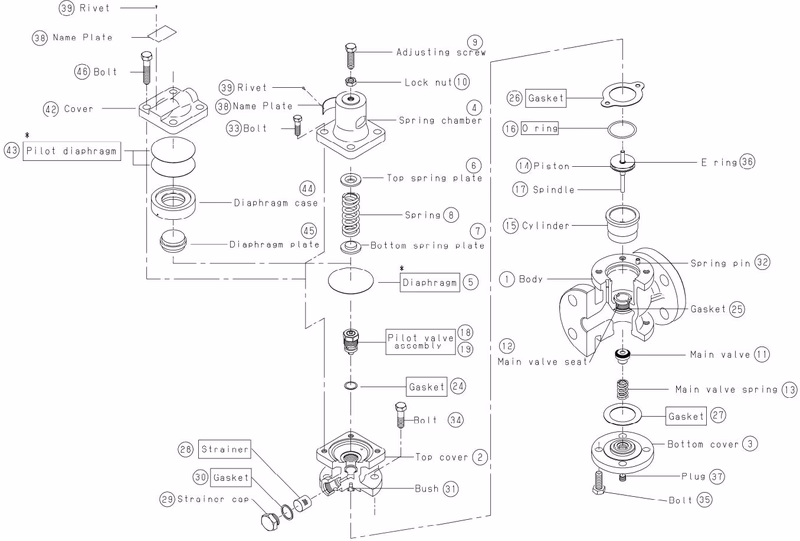

Техническое обслуживание и сборочный чертеж

Периодичность замены расходных материалов:

• Мембрана: 2 года
• Уплотнительное кольцо (O-ring): 3 года
• Пилотный клапан в сборе: 5 лет
• Прокладки: 2 - 5 лет
• Фильтр: 5 лет
• Мембрана пилотного клапана: 2 года

Безопасность при обслуживании

Полностью сбросьте внутреннее давление из клапанов, трубопроводов и оборудования, а также дайте клапану остыть, прежде чем прикасаться к нему голыми руками для разборки и осмотра. Убедитесь, что давление управляющего воздуха равно нулю.
