耀希达凯（Yoshitake）GP-1210TS 是一款专为空气及非腐蚀性气体设计的先导式气压加载型减压阀。它是 GP-1210T 的不锈钢内件版本，主要部件（活塞、气缸和阀瓣）均采用不锈钢材质，显著提升了耐久性和耐腐蚀性。该减压阀能为建筑公用设施、工厂空调及制造系统等多种应用提供稳定的压力控制。

特点

• 高工作性能与耐久性：在工作性能和使用寿命上远超传统减压阀。
• 阀座无泄漏：通过改进滑动部件，提高了工作性能，实现阀座零泄漏。
• 不锈钢内件：活塞、气缸和阀瓣等核心部件采用不锈钢制造，增强了抗腐蚀能力。
• 结构坚固：内部结构简洁而坚固。

规格

参数	规格值
适用流体	空气、其他非危险性流体
控制方式	气压加载型
一次压力	0.1 – 1.0 MPa
二次压力	0.05 – 0.9 MPa（一次压力的 90% 以下）
最小差压	0.05 MPa
最大减压比	20:1
适用温度	5 – 80°C
阀座泄漏量	无
连接方式	JIS Rc 螺纹连接

材质

部件	材质
阀体	球墨铸铁
阀瓣	不锈钢
阀座	不锈钢
活塞、气缸	不锈钢
膜片	不锈钢

尺寸和重量

公称直径	d	L (mm)	H1 (mm)	H (mm)	重量 (kg)
15A	Rc 1/2	150	64	220	7.0
20A	Rc 3/4	155	64	220	7.0
25A	Rc 1	160	67	235	8.5
32A	Rc 1-1/4	190	82	258	12.0
40A	Rc 1-1/2	190	82	258	12.5
50A	Rc 2	220	93	282	18.0

选择图表

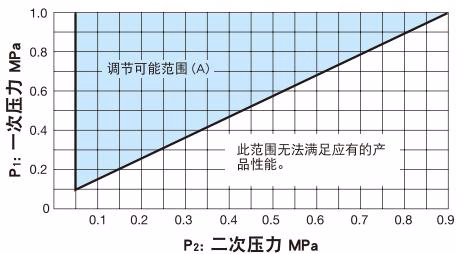

规格选择图表

找到一次压力和二次压力的交点。如果此交点落在图表中的（A）区之内，则压力可调节；如果此交点落在图表中的（B）区之内，则未能满足规定的性能。

操作用气压与设定压力图表

设定压力与操作用气压的关系基本上如上图所示。根据管道长度等条件，会产生少许误差，请适度调节操作用气压。

流量特性图表

• 关闭压力上升：0.02 MPa 以下
• 偏差：
  • 0.03 MPa 以下（设定压力：0.05~0.1 MPa）
  • 0.05 MPa 以下（设定压力：0.1~0.9 MPa）

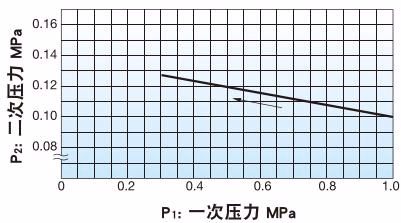

压力特性图表

本图表显示的是：当一次压力为 1.0 MPa，二次压力设定为 0.1 MPa 时，一次压力在 0.3 MPa 至 1.0 MPa 之间变化时的二次压力变动情况。

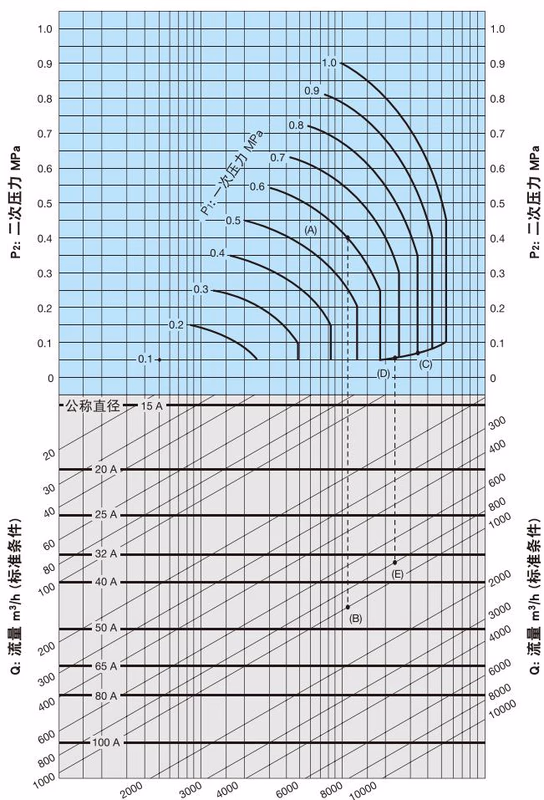

公称直径选择图表（流体：20°C 空气）

工作原理

编号	零件名称	编号	零件名称
1	阀体	15	气缸
5	膜片	18	导阀
11	主阀	19	导阀座
12	主阀座	28	滤网
14	活塞	44	膜片室

（注：图中的调节弹簧/螺钉适用于弹簧加载型号，GP-1210TS 使用气压加载方式）

该减压阀通过主阀和主阀座的节流作用来降低压力。它由感知气压和二次压力的导阀与活塞驱动。

1. 当操作用气压设为零时，主阀和导阀处于关闭状态。高压流体通过滤网并对导阀下方施加压力。
2. 增加气压加载力，膜片挠曲并打开导阀。
3. 一次侧压力通过导阀进入活塞上方。该压力克服主阀弹簧的载荷打开主阀，流体开始流动。
4. 二次压力被引入膜片室。膜片接收二次压力并与加载气压保持平衡，从而控制导阀的行程。
5. 导阀行程的变化调节了进入活塞上方流体的流量，进而控制主阀的行程，以获得适当的二次压力。

安装

安装警告

• 阀门较重，在进行配管作业时，请务必使用起重设备将其吊起。
• 如果在出口侧安装了安全阀作为设备的安全装置，请将安全阀的排放管连接并引导至流体可安全排出的场所。

::: caution 安装注意事项

• 请勿强行拆卸阀门。
• 在阀门进口侧安装滤网（推荐：80-100 目或同等规格）。
• 在阀门的进出口两侧均安装压力表。
• 在阀门进口侧安装疏水阀，防止冷凝水积聚。
• 如果安装电磁阀等快开快闭阀，请尽量安装在进口侧，并与本阀门保持至少 3 米的距离。
• 当进行两级减压时，请确保两个减压阀之间至少有 3 米的距离。
• 请勿向阀门施加过大的载荷、扭矩或振动。 :::

气压加载型预留空间（尺寸 B）：

• 15A – 20A：125 mm
• 25A：135 mm
• 32A – 40A：155 mm
• 50A：175 mm （请在阀门的上方和下方预留足够空间，以便拆卸和检查）。

维护与分解图

消耗品更换周期：

• 膜片：2年
• O型圈：3年
• 导阀组件：5年
• 垫片：2-5年
• 滤网：5年
• 导阀膜片：2年

维护安全

在拆卸和检查之前，必须将阀门、管道和设备内部的压力完全排空，并将阀门冷却到可以用裸手触摸的程度。对于遥控型，请确认加载气压已设置为零。
