宝德（BURKERT）5470 型（型号 320659）阀由一个 6106 型先导摇臂式电磁阀和一个气动阀构成。摇臂最小幅度的运动不会造成磨损，不需要润滑。该阀门为二位四通伺服辅助式电磁阀，借助模块化的法兰将阀门整合起来，在不同应用中，可被整合为具有 19 mm 附加尺寸的阀组使用。

常规技术参数

产品特征
材料
密封件	NBR
阀体	聚酰胺 (PA)
阀门内部	Ultramid
重量	约 120 g
公称直径	DN 4.0
气动底座模块型号	MP05
性能数据
压力范围	2...10 bar
负载周期	连续运行 100 % ED
标态下额定流量 (QNn 值空气)	300 l/min
切换时间	DC: 打开: 15 ms, 关闭: 12 ms AC: 打开: 15 ms, 关闭: 20 ms
电气参数
工作电压	24 V DC/AC
标称功率	2...3 W
电压公差	±10 %
介质参数
工作介质	压缩空气, 中性气体 (建议安装 5 μm 过滤器后)
介质温度	-10 °C...+50 °C
连接方式
电气连接	插头接线片符合 DIN EN 175301 - 803 标准 C 型
供应接口 1、3	专用底座法兰
工作接口 2、4	气管快插接口 ∅ 6 mm
环境与安装
安装位置	任意, 建议执行机构朝上
环境温度	-10 °C...+55 °C

回路功能

符号	说明
	作用方式 G (WW G) 二位四通电磁阀 伺服辅助

尺寸

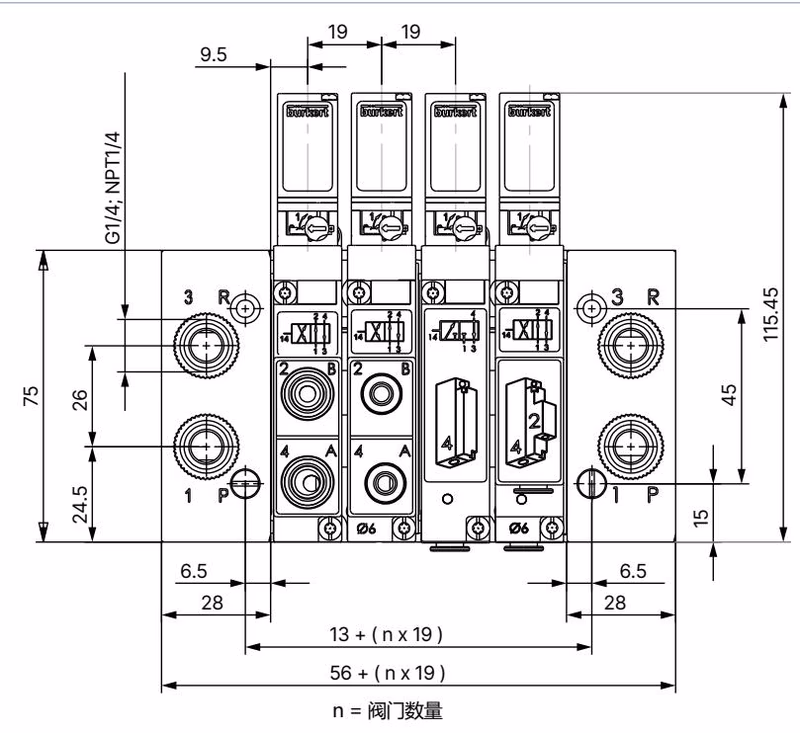

使用可组合拼装的 19mm 阀片组合安装于底座

INFO

尺寸 mm。电气插头装于侧面结构。

产品特点和结构

伺服辅助式阀门产品结构

编号	元件
1	手动开关
2	气路接口 2
3	工作接口 2 (B)
4	工作接口 4 (A)
5	压力源 1 (P)
6	气路接口 1 (FM07 = 未配备)
7	排气口 3 (R)
8	主阀体
9	先导阀标准侧面插头接线片

安装

危险！

系统中的高压会带来受伤危险！在松开管路和阀门之前，请关闭压力并给管路排气。

警告！

剧烈加速的设备部件和未连接的甩动压缩空气软管会带来受伤危险！在对阀门加压之前，检查所有螺纹连接和接头是否紧固。

气动连接

• 检查软管管路是否脏污并进行清洁。
• 如有必要，在阀门入口上游安装一个污物收集器 (≤ 5 µm)。
• 用手握住设备外壳并连接到软管管路上。不要超过标准的旋入深度。
• 使用 PTFE 胶带或弹性体密封件进行密封。

电气连接

• 拧紧电缆插头，注意最大扭矩 (0.3 Nm)。
• 检查密封件是否正确就位。
• 连接保护导体并检查线圈和外壳之间的电气导通性。

保养与故障排除

如果按照使用说明书使用阀门，则阀门可免维护。

故障排除 发生故障时，请检查：

• 设备是否按规定安装
• 电气和气动连接是否正确
• 设备是否损坏
• 所有螺钉是否已拧紧
• 是否已施加电压和压力
• 管路是否畅通
• 手动控制是否处于正常位置
